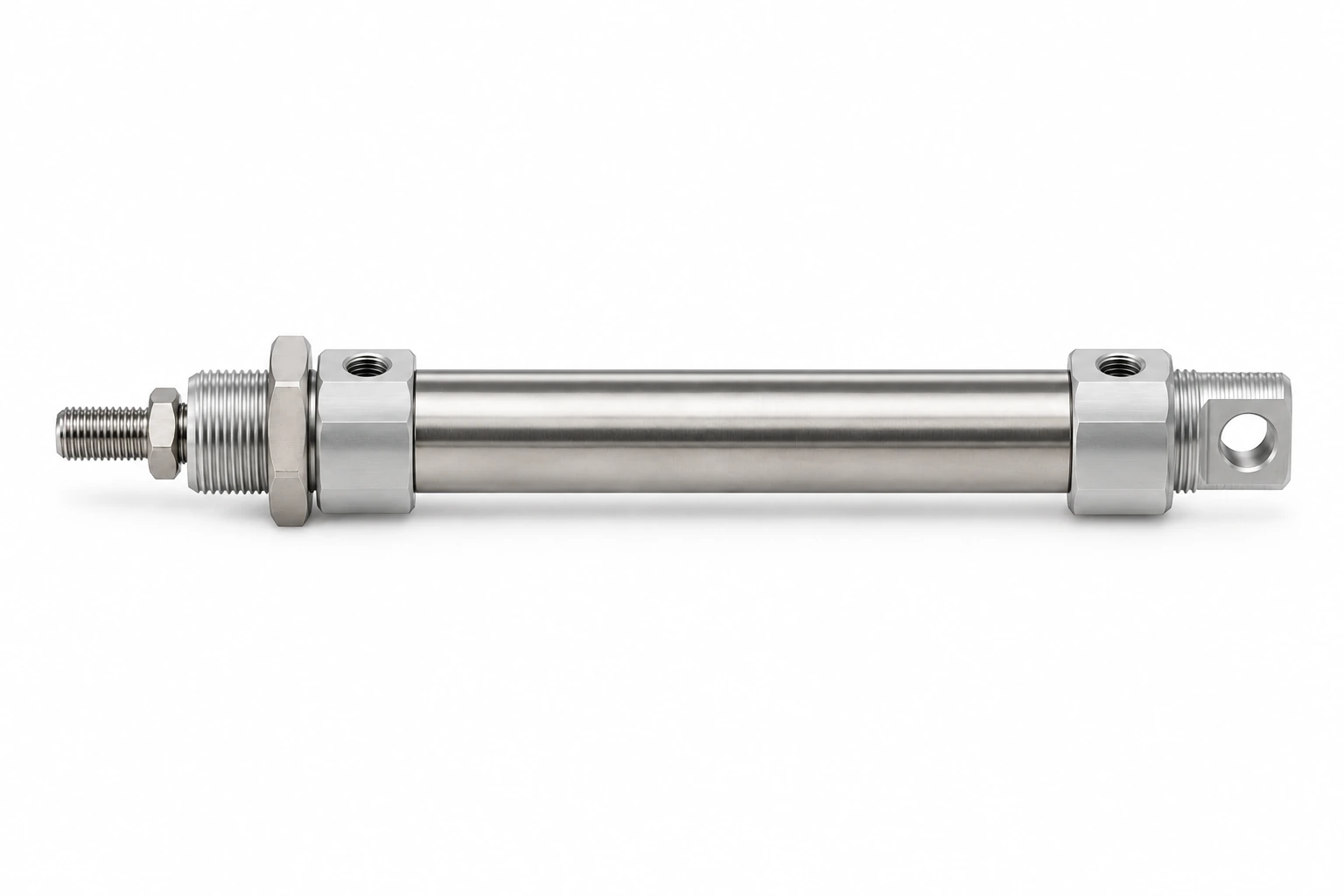

DSNU-20-75-P-A: Ø20 мм, ход 75 мм, теоретически 188 Н при 6 бар. Совместимый аналог: AirTAC MI20X75S, MI20X75SCA, MI20X75SCAG; Camozzi 24N2A20A075; E.MC IA20X75-S; Festo DSNU-20-75-P-A.
| Диаметр поршня | 20 мм |
| Ход | 75 мм |
| Площадь поршня | 3,1 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 188 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,024 л |
| Демпфирование | P-A |
| Материал | Нержавеющая сталь |
| Рабочее давление | 0,15–1,0 МПа |
| Рабочая среда | Сжатый воздух (фильтрованный) |
| Артикул | DSNU-20-75-P-A |
| Серия | DSNU, 736 исполнений в карточке |
| Цена | 1 820 ₽; в серии цены от 1 110 до 18 580 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 20 из 736 |
| Совместимые бренды | AirTAC, Camozzi, E.MC, Festo, Mindman, Norgren, Parker, Pneumax, STNC, Univer |
Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.
Обозначение DSNU-20-75-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 20 — диаметр поршня в миллиметрах. 75 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-20-80-P-A, DSNU-20-60-P-A, DSNU-20-100-P-A, DSNU-20-50-P-A, DSNU-20-40-P-A. В карточке серии DSNU 736 исполнений с ценой от 1 110 до 18 580 ₽; DSNU-20-75-P-A по цене снизу — 185-й.
Ø20 мм, F = P·π·D²/4: 4 бар — 126 Н; 5 бар — 157 Н; 6 бар — 188 Н; 7 бар — 220 Н. Площадь поршня 3,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø20 мм, ход 75 мм, шток Ø8 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 43 см³, при 6 бар (изб.) это около 0,3 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: AirTAC — 10 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 1 код; Mindman — 1 код; Norgren — 1 код; Parker — 1 код; Pneumax — 3 кода; STNC — 1 код; Univer — 1 код. Всего 21 совместимых кодов у 10 брендов; ваш артикул DSNU-20-75-P-A — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | MI20X75S, MI20X75SCA, MI20X75SCAG, MI20X75SCM, MI20X75SCMG, MI20X75SG, MI20X75SR, MI20X75SRG, MI20X75SU, MI20X75SUG |
| Camozzi | 24N2A20A075 |
| E.MC | IA20X75-S |
| Festo | DSNU-20-75-P-A |
| Mindman | MCMI-11-20-75 |
| Norgren | RM/8020/M/75 |
| Parker | P1A-S020DS-0075 |
| Pneumax | 1280.20.0075.M, 1280.20.0075.MX, 1280.20.75.M |
| STNC | TGL-20X75-S |
| Univer | M1000200075M |
Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги
DSNU-20-75-P-A — 1 820 ₽ за штуку; в серии DSNU цены от 1 110 до 18 580 ₽, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-20-80-P-A — 1 870 ₽; DSNU-20-60-P-A — 1 780 ₽; DSNU-20-100-P-A — 1 920 ₽; DSNU-20-50-P-A — 1 760 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
DSNU-20-80-P-A: ход 80 мм вместо 75 мм, цена 1 870 ₽, дороже на 50 ₽. DSNU-20-60-P-A: ход 60 мм вместо 75 мм, цена 1 780 ₽, дешевле на 40 ₽. DSNU-20-100-P-A: ход 100 мм вместо 75 мм, цена 1 920 ₽, дороже на 100 ₽. DSNU-20-50-P-A: ход 50 мм вместо 75 мм, цена 1 760 ₽, дешевле на 60 ₽. Разброс цен среди этих соседей: от 1 760 до 1 920 ₽ при вашем 1 820 ₽.
Ближайшие 8 типоразмеров — DSNU-20-80-P-A, DSNU-20-60-P-A, DSNU-20-100-P-A, DSNU-20-50-P-A, DSNU-20-40-P-A; цены соседей от 1 710 до 1 960 ₽, ваш артикул — 1 820 ₽.
DSNU-20-80-P-A — 1 870 ₽DSNU-20-60-P-A — 1 780 ₽DSNU-20-100-P-A — 1 920 ₽DSNU-20-50-P-A — 1 760 ₽DSNU-20-40-P-A — 1 730 ₽DSNU-20-30-P-A — 1 710 ₽DSNU-20-125-P-A — 1 960 ₽DSNU-20-25-P-A — 1 710 ₽
Тот же Ø, другой ход: DSNU-20-20-P-ADSNU-20-15-P-ADSNU-20-10-P-A
Тот же ход, другой Ø: DSNU-16-75-P-ADSNU-25-75-P-ADSNU-12-75-P-ADSNU-10-75-P-A
