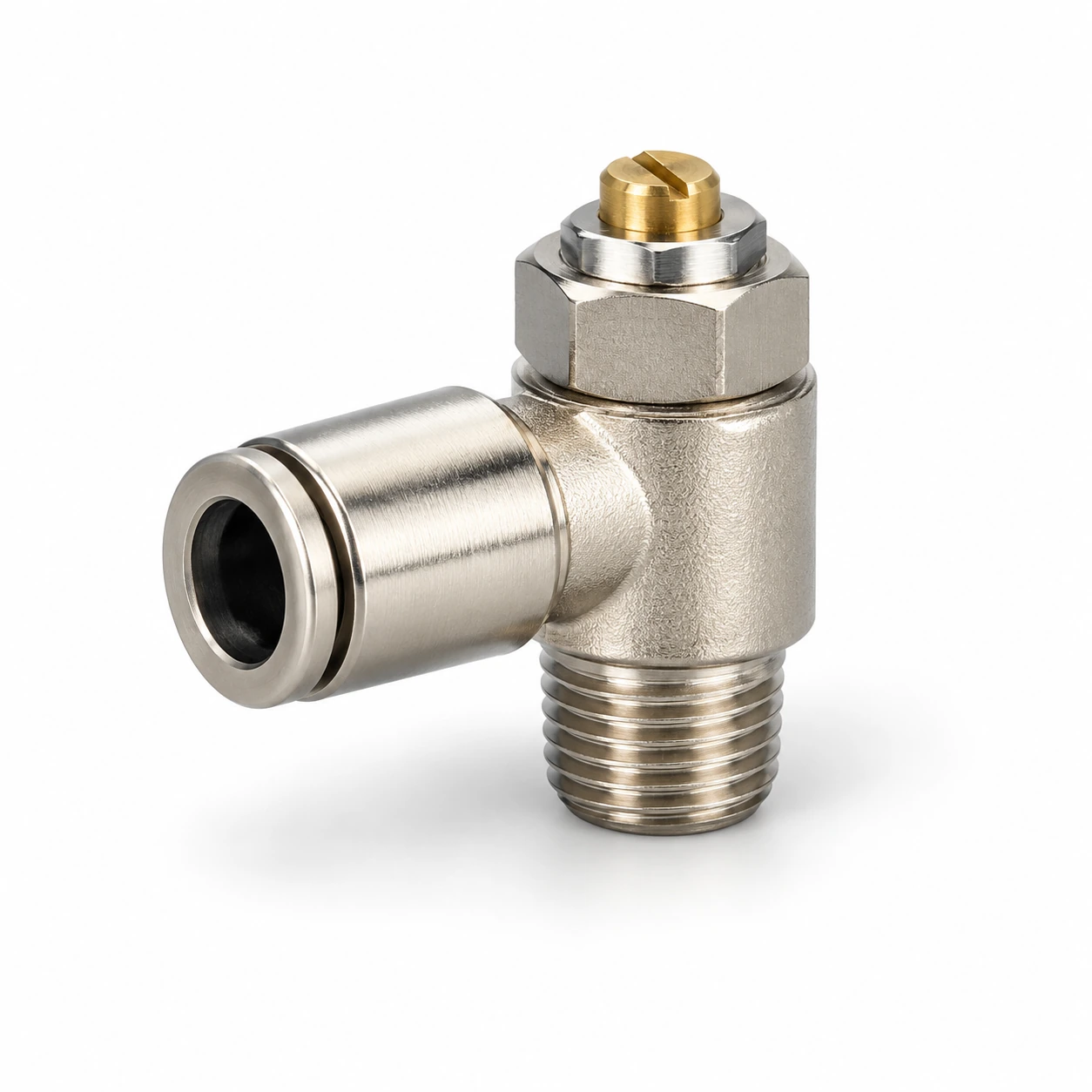

Фитинг цельнолатунный цанговый TH-SQ (поворотная муфта)
Прямая соединительная муфта (трубка–трубка) из никелированной латуни с уплотнением FKM (Viton) — стыкует две трубки одного диаметра; латунный корпус даёт запас прочности, фторкаучук держит нагрев до +150 °C. Цанга + цанга под Ø 4–12 мм, диапазон −20…+150 °C. Аналог SMC KQG2, Festo CRQS.
519 ₽
Серия TH-SQ — поворотные цанговые муфты из латуни ЛС59-1 с никелированием для пневматических и вакуумных линий, где требуется свободное вращение трубки относительно неподвижного присоединения. Конструкция объединяет резьбовой штуцер и поворотный цанговый узел: внутренний подшипниковый поясок с уплотнительными кольцами позволяет трубке вращаться на 360° под давлением, снимая крутящие напряжения с трубопровода при подвижных и поворотных узлах механизмов.
Материал и стойкость
Корпус, поворотная обойма и цанговые губки выполнены из латуни ЛС59-1 с никелированием. Уплотнения из маслобензостойкого эластомера сохраняют герметичность при многократном вращении.
Применение
Поворотные муфты востребованы в пищевой и фармацевтической промышленности, на установках мойки и розлива, в химическом и водоподготовительном оборудовании, на судовых системах и в наружных установках. Их применяют там, где трубка должна следовать за вращающимся или качающимся исполнительным органом без перекручивания и усталостного разрушения.
Технические границы
- Максимальное рабочее давление: до 1,0 МПа.
- Рабочая температура: от −20 до +150 °C (зависит от типоразмера и среды).
- Вакуум: до −0,095 МПа.
- Рабочая среда: сжатый воздух, инертные газы, вода и совместимые жидкости.
Как подобрать типоразмер
Серия охватывает 28 типоразмеров: наружный диаметр цанги 4, 6, 8, 10 и 12 мм в сочетании с присоединительной резьбой R1/8…R1/2, цилиндрической G(BSPP) и M5×0,8. Подбор ведётся по двум параметрам: наружному диаметру применяемой трубки и типу резьбы ответного отверстия. Коническая R(BSPT) уплотняется по резьбе, цилиндрическая G(BSPP) — по торцу или прокладке. При сомнении в совместимости пришлите список присоединений — выполним инженерный подбор и подготовим счёт за 1–3 дня.
Ключевые характеристики
- Материал: латунь ЛС59-1 с никелированием
- Тип соединения: резьбовое цанговое с поворотом на 360°
- Диапазон диаметров цанги: 4–12 мм
- Присоединительная резьба: R/G 1/8–1/2 и M5×0,8
- Макс. рабочее давление: 1,0 МПа
- Рабочая температура: −20…+150 °C
- Вакуум: до −0,095 МПа
Расшифровка артикула
Формат: TH-SQ-{диаметр трубки}-{присоединение (резьба)}
- TH-SQ — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12
- Присоединение (резьба): R1/8 / G1/8 / R1/4 / G1/4 / R3/8 / G3/8 / R1/2 / G1/2 / M5
Пример: TH-SQ-4-01
