Подготовка сжатого воздуха: блоки подготовки (ФРЛ), фильтры, регуляторы

Скачать прайс раздела (CSV для Excel)Запросить коммерческое предложение

76 серий · 432 позиции · от 470 ₽ · на складе — 28

Отображение 73–76 из 76

Автор: команда CORNETA.TECH.

Что есть в разделе «Подготовка сжатого воздуха: блоки подготовки (ФРЛ), фильтры, регуляторы»?

«Подготовка воздуха» — 432 позиции в 76 сериях. Больше всего исполнений у ARM — 28; дешевле всего NR — от 470 ₽; типоразмеры и присоединения: 4, 05, 5BB-508, 5SA-06, 5SA-07.

Чем отличается серия AW от AC?

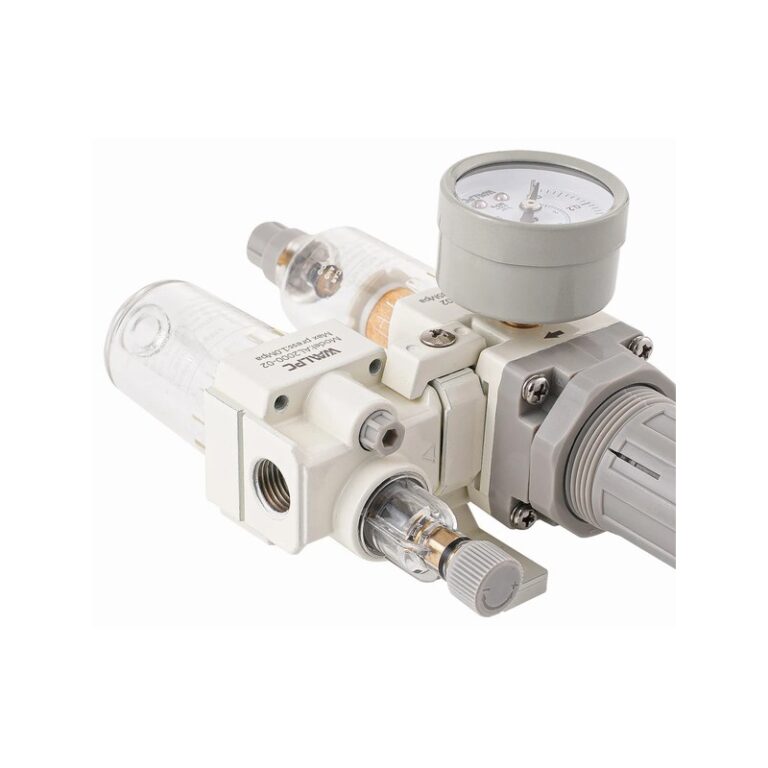

AW — фильтр-регулятор: фильтр и регулятор давления в одном корпусе. AC — блок из трёх элементов: фильтр, регулятор и маслораспылитель (лубрикатор). AW ставят, когда приводы работают на несмазанном воздухе, AC — когда приводам нужна смазка. Для блоков Festo MS совместимые аналоги подтверждены у серий AW, AR, AF и AL; серия AC аналогом MS не считается.

Как часто менять фильтрующий элемент?

По перепаду давления на фильтре: чем сильнее забит элемент, тем больше падает давление на выходе. Например, у магистральных фильтров SMC AFF элемент меняют через 2 года или при перепаде 0,1 МПа — смотря что наступит раньше. Конденсат из чаши сливают до того, как он дойдёт до отметки: вручную, дифференциальным или поплавковым сливом. Тонкость фильтрации — в карточке типоразмера (у AFR — 25 мкм).

Какое давление выставлять на регуляторе?

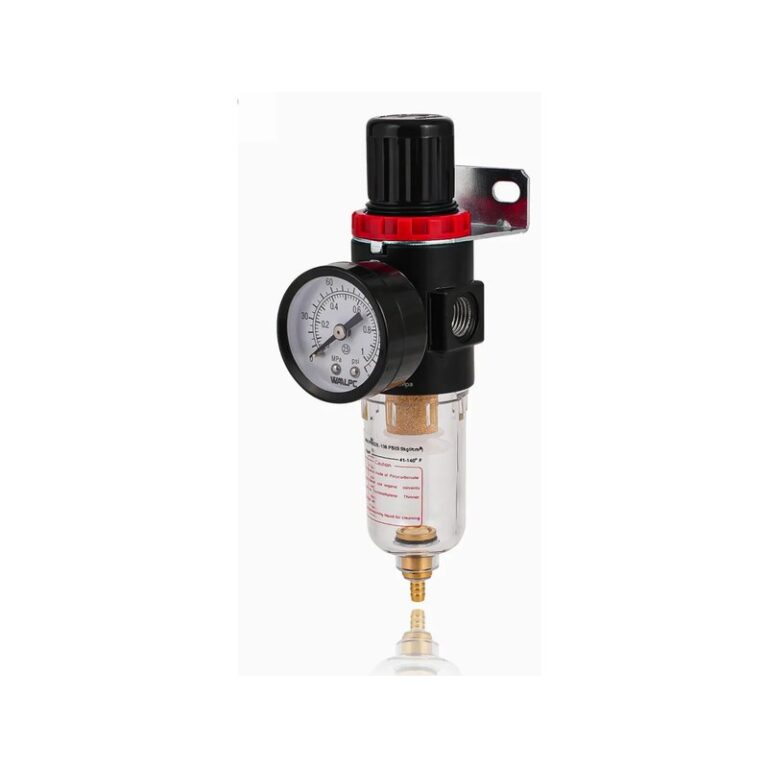

Такое, которое даёт нужное усилие привода: усилие цилиндра равно давлению, умноженному на площадь поршня, плюс запас на трение и колебания сети. Верхний предел — наименьший из допустимых для элементов линии: например, распределители 4V рассчитаны до 0,8 МПа, а регулятор AFR2000 настраивается в пределах 0,05–0,85 МПа.

Нужен ли лубрикатор для пневмоцилиндров?

Только если привод рассчитан на смазанный воздух или уже работал на нём. Руководство Festo на пневмоцилиндры требует не менять состав воздуха (со смазкой или без) весь срок службы: если смазку начали подавать, её не прекращают. Для приводов без смазки достаточно фильтра-регулятора AW.

Где ставить блок подготовки воздуха?

Ближе к потребителям, после магистральной разводки, чтобы конденсат, выпавший в трубах, задерживался перед приводами. Отсечной кран ставят до блока подготовки, клапан плавного пуска — после него.

«Подготовка сжатого воздуха: блоки подготовки (ФРЛ), фильтры, регуляторы»: на какие импортные артикулы есть совместимый аналог?

AirTAC GAFR200-06 → GFR200-06; AirTAC GAFR200-08 → GFR200-08; CHELIC NR-100-M5 → AR1000-M5; SMC AFD20-F01 → AFD2000-01; SMC AFD20-F02 → AFD2000-02; SMC AFD30-F02 → AFD3000-02; SNS QIU-8 → QIU-08; Aignep T010 204 101 000 → AF4000-03; Aignep T010 204 201 000 → AF4000-03; Aignep T010 205 101 000 → AF4000-04. Проверенных пар — 198 (первые 200 строк ядра; AirTAC — 95, CHELIC — 1, SMC — 44, SNS — 1, Aignep — 26, Camozzi — 31).

📋 Подбираете партию или не нашли позицию?

Пришлите список артикулов — подберём аналоги WAALPC, проверим совместимость по ISO и вышлем счёт.

Нажимая «Отправить», вы соглашаетесь с политикой ПДн. ИП Ибрагимова С.А.

Блок подготовки воздуха (БПВ, ФРЛ — фильтр, регулятор, лубрикатор) — узел на входе пневмосистемы: очищает сжатый воздух от пыли, конденсата и капельного масла, поддерживает заданное давление и при необходимости добавляет в воздух масляный туман для смазки приводов. Устройства подготовки сжатого воздуха в разделе — готовые блоки и отдельные фильтры, фильтры-регуляторы, регуляторы давления и маслораспылители. CORNETA.TECH поставляет AW (фильтр+регулятор) и AC (фильтр+регулятор+маслораспылитель) с резьбами G1/8 — G1/2, расходом до ~4000 л/мин; для блоков Festo MS пары подтверждены по полному коду и расходу у серий AW, AR, AF и AL (серия AC аналогом MS не считается). Из чего состоит блок подготовки воздуха Фильтр. Сменный фильтрующий элемент; тонкость фильтрации — в карточке типоразмера (у AFR — 25 мкм). Регулятор давления. Стабилизирует выходное давление при колебаниях входного. Диапазон регулировки — по карточке типоразмера (у AFR2000 — 0,05–0,85 МПа). Имеет манометр. Маслораспылитель (лубрикатор). Подаёт микро-капли масла в воздух для смазки внутренних элементов цилиндров и распределителей. Если привод начал работать на смазанном воздухе, смазку не прекращают весь срок службы — так требует руководство Festo на пневмоцилиндры. Конфигурация БПВ. 2-блок (фильтр + регулятор, серия AW) — стандарт. 3-блок (фильтр + регулятор + лубрикатор, серия AC) — когда приводам нужна смазка. Раздельные элементы — для модернизации существующих систем. Как выбрать БПВ Расход. Должен превышать суммарный расход всех потребителей. Ряд AW — от AW1000 до AW4000: AW3000 — около 2000 л/мин, AW4000 — около 4000 л/мин (для линии с 5–10 приводами); точный расход — в карточке типоразмера. Резьба. У каждого типоразмера AW несколько исполнений по резьбе, от G1/8 до G1/2; полный ряд — в карточке типоразмера. Подбирается по компрессорной магистрали. Степень фильтрации. Указана в карточке типоразмера. Для удаления масляного аэрозоля дополнительно ставят коалесцентный фильтр 0,01 мкм. Слив конденсата. Ручной (поворот крана) — для маленьких систем. Дифференциальный — сливает конденсат при сбросе давления в линии. Автоматический (поплавковый) — для непрерывных линий. Почему БПВ обязателен Без БПВ воздух из компрессора несёт пыль, частицы металла, конденсат и масло. Они разрушают уплотнения пневмоцилиндров, забивают каналы распределителей (брак переключения), увеличивают трение штока. Даже простой фильтр-регулятор AW2000 задерживает пыль, конденсат и капельное масло; цена — в карточке.
Подберём блок подготовки под ваш расход — пришлите список или звоните 8 800 350-01-08.

Совместимые аналоги импортных блоков подготовки воздуха
