Подготовка воздуха

Чем отличается серия AW от AC?

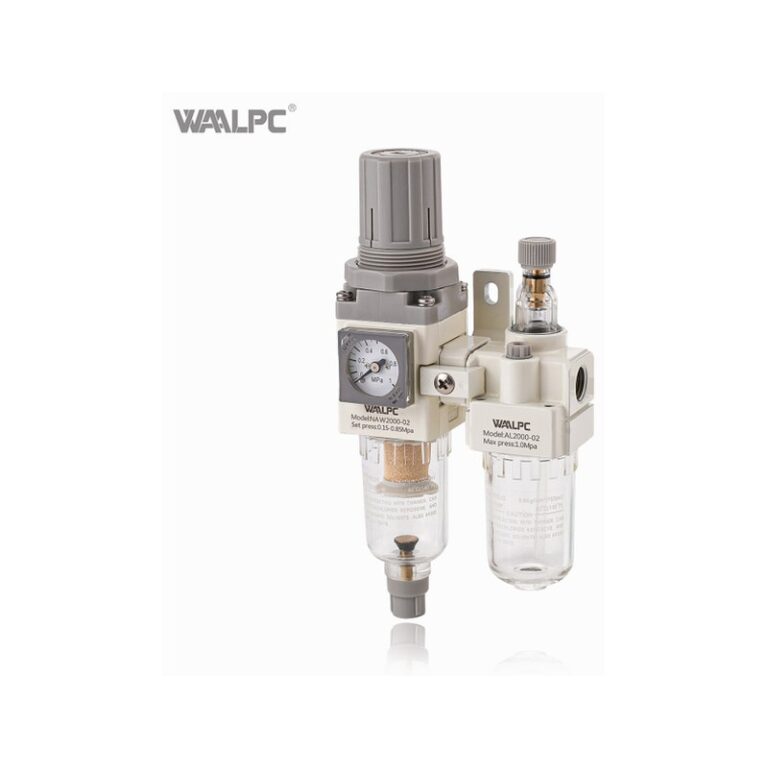

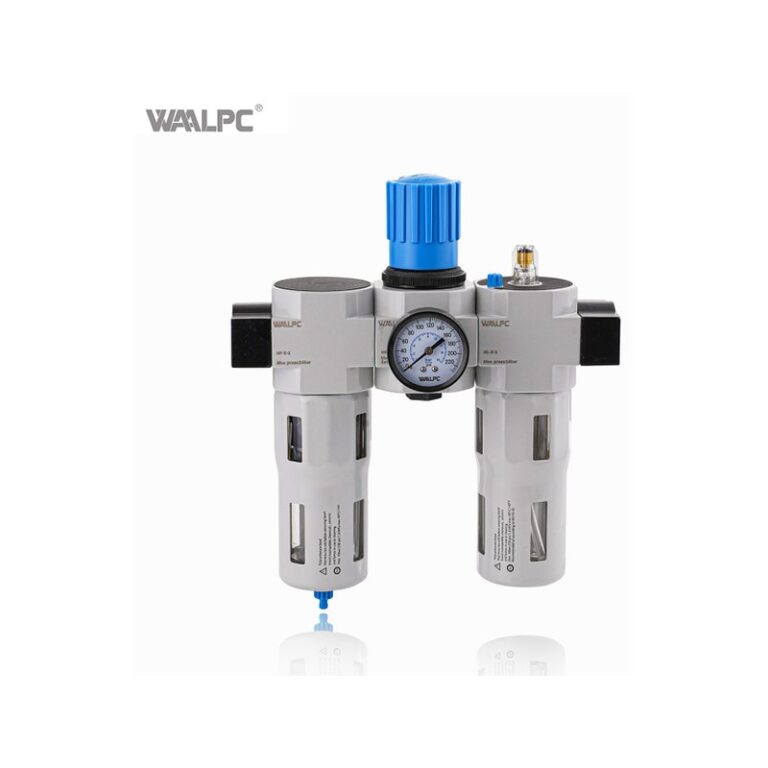

AW (двухблочный) = фильтр + регулятор давления. AC (трёхблочный) = фильтр + регулятор + маслоувлажнитель (лубрикатор). AW достаточно для большинства промышленных задач: современные пневмоцилиндры и распределители WAALPC, Festo, SMC имеют долгоживущие синтетические уплотнения, не требующие масляного тумана. AC ставят на тяжёлый пневмоинструмент (молотки, гайковёрты) и старые системы 1980-90-х годов.

Как часто менять фильтрующий элемент?

Спечённую бронзу 5 мкм нужно ПРОДУВАТЬ обратно сжатым воздухом раз в 6 месяцев. Полную ЗАМЕНУ делают раз в 3-5 лет, или раньше — если ΔP (перепад давления вход→выход) превысил 0.5 бар (фильтр забит). Картридж 5 мкм для AW2000 стоит ~200 ₽, на 3-5 лет работы — копейки.

Какое давление выставлять на регуляторе?

По требуемому усилию пневмоцилиндра + запас 15-20%. Стандарт промышленности — 6 бар (хороший компромисс между усилием и расходом). Для лёгкой автоматики достаточно 4 бара. Выше 8 бар — только для специальных задач (тяжёлый пресс, удар). Запас выше 0.5 бар над требуемым — экономит ресурс уплотнений (нет постоянной работы на пределе).

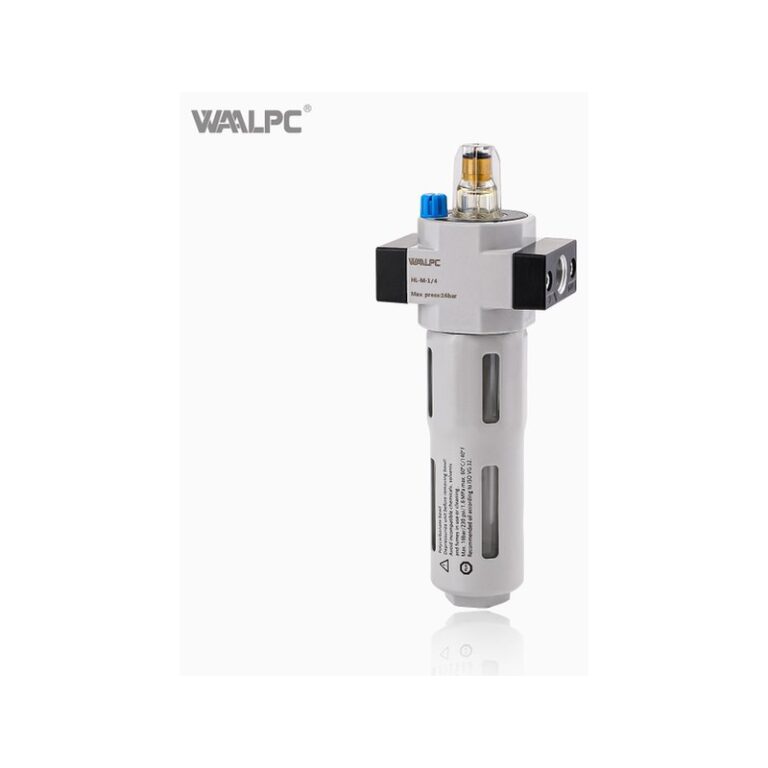

Нужен ли лубрикатор для современных пневмоцилиндров?

Нет, в 95% случаев не нужен. WAALPC, Festo, SMC цилиндры выпуска после 2000 года имеют синтетические уплотнения (полиуретан, PTFE) с заводской смазкой на весь срок службы. Подача масла — даже вредна (моет заводскую смазку, накапливается в распределителях). Лубрикатор нужен только для пневмоинструмента (молотки, гайковёрты) и старых цилиндров с нитриловыми уплотнениями.

Где монтировать БПВ — у компрессора или у потребителя?

У потребителя (или максимально близко). БПВ у компрессора — типичная ошибка: между ним и пневмоцилиндром лежат 10-50 метров трубы, где собирается новый конденсат. Правильная схема: компрессор → магистральный фильтр → разводка → ИНДИВИДУАЛЬНЫЙ БПВ у каждой группы потребителей (для собственной точности давления). Расстояние БПВ → цилиндр ≤ 5 м.

«Подготовка воздуха»: на какие импортные артикулы есть совместимый аналог?

AirTAC GAFR200-06 → GFR200-06; AirTAC GAFR200-08 → GFR200-08; AirTAC GAFR300-08 → GFR300-08; CHELIC NR-100-M5 → AR1000-M5; SMC AFD20-F01 → AFD2000-01; SMC AFD20-F02 → AFD2000-02; SMC AFD30-F02 → AFD3000-02; SNS QIU-8 → QIU-08; Aignep T010 102 101 000 → AF2000-01; Aignep T010 102 201 000 → AF2000-01. Проверенных пар — 198 (первые 200 строк ядра; AirTAC — 64, CHELIC — 24, SMC — 44, SNS — 1, Aignep — 33, Camozzi — 26, Chelic — 6).
