Пневмосхват MHS — 2/3/4-пальцевые угловые/параллельные грипперы, Ø16-63 мм, ход 4-16 мм
Серия MHS — пневматические грипперы с параллельным движением пальцев. Совместимый аналог SMC MHS2/MHS3/MHS4. Типоразмеры Ø16-63 мм, раскрытие пальцев 4-16 мм. 35 модификаций. Отгрузка от 2 недель. Отгрузка от 2 недель.
7 576 ₽

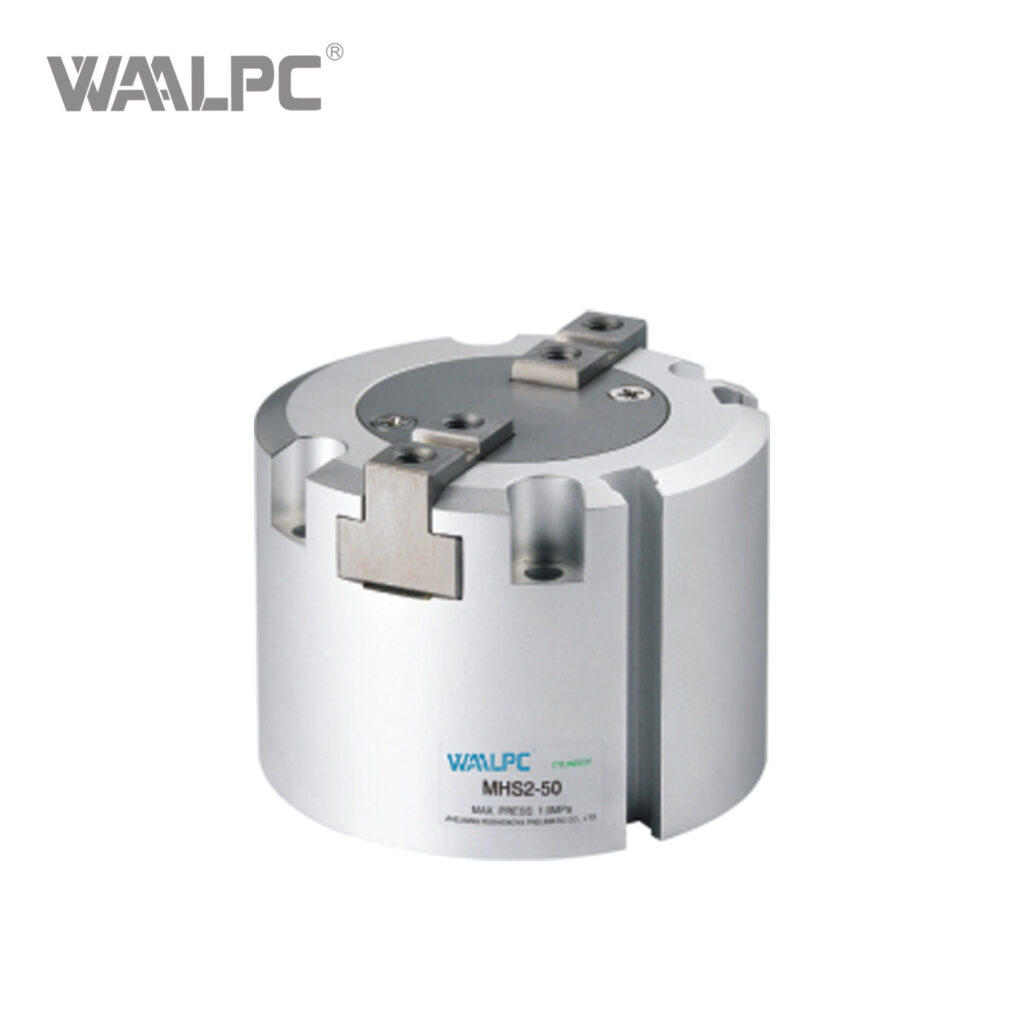

Серия WAALPC MHS — пневматические грипперы (пневмосхваты) с параллельным движением пальцев, прямой совместимый аналог SMC MHS2 / MHS3 / MHS4 по габаритным, посадочным и присоединительным размерам. Применяются в манипуляторах pick & place, на роботизированных линиях сборки, в упаковочных машинах и испытательных стендах.
Конструкция и принцип работы
Двустороннее действие, рычажный механизм с клиновой кулачковой передачей. Каждый палец оснащён направляющей по типу «ласточкин хвост», что обеспечивает повторяемость позиционирования ±0,01 мм и плавный синхронный ход. Корпус — алюминиевый сплав с твёрдым анодированием для повышенной коррозионной стойкости и износостойкости в условиях запылённого производства.
Технические данные
- Типоразмеры (Ø поршня): 16 / 20 / 25 / 32 / 40 / 50 / 63 мм
- Раскрытие пальцев: 4 / 4 / 6 / 8 / 8 / 12 / 16 мм соответственно
- Количество пальцев: 2 (стандартное исполнение), 3 (центрирующее), 4 (квадратный захват)
- Удерживающее усилие: 10 – 3 800 Н в зависимости от типоразмера и давления
- Рабочее давление: 0,1 – 0,6 МПа (1 – 6 бар)
- Максимальная частота: 120 циклов/мин (60 для крупных типоразмеров)
- Температура среды и окружения: −10…+60 °C
- Точность повторения захвата: ±0,01 мм
- Магнитный датчик положения: опция (исполнение −A), для контроля «захват / отпуск»
Применение
Грипперы MHS подходят для захвата деталей малой и средней массы: электронных компонентов, метизов, мелких сборочных узлов, заготовок до 200 г. Используются на конвейерах с роботом-манипулятором (SCARA, DELTA), в системах автоматической подачи на станках, в фасовочных и упаковочных линиях. Совместимы со стандартными присоединительными размерами SMC по модулю MHS, что позволяет заменить оригинальные грипперы Festo HGPL/HGPP или SMC MHS без переделки крепежа.
Поставка и комплектация
Сам гриппер, штатные уплотнения NBR, паспорт изделия, сертификат соответствия техническим регламентам ЕАЭС. По запросу — пальцы нестандартной формы под чертёж заказчика, удлинённые штоки, исполнения для пищевой промышленности (FDA-уплотнения). Срок отгрузки от 2 недель.
