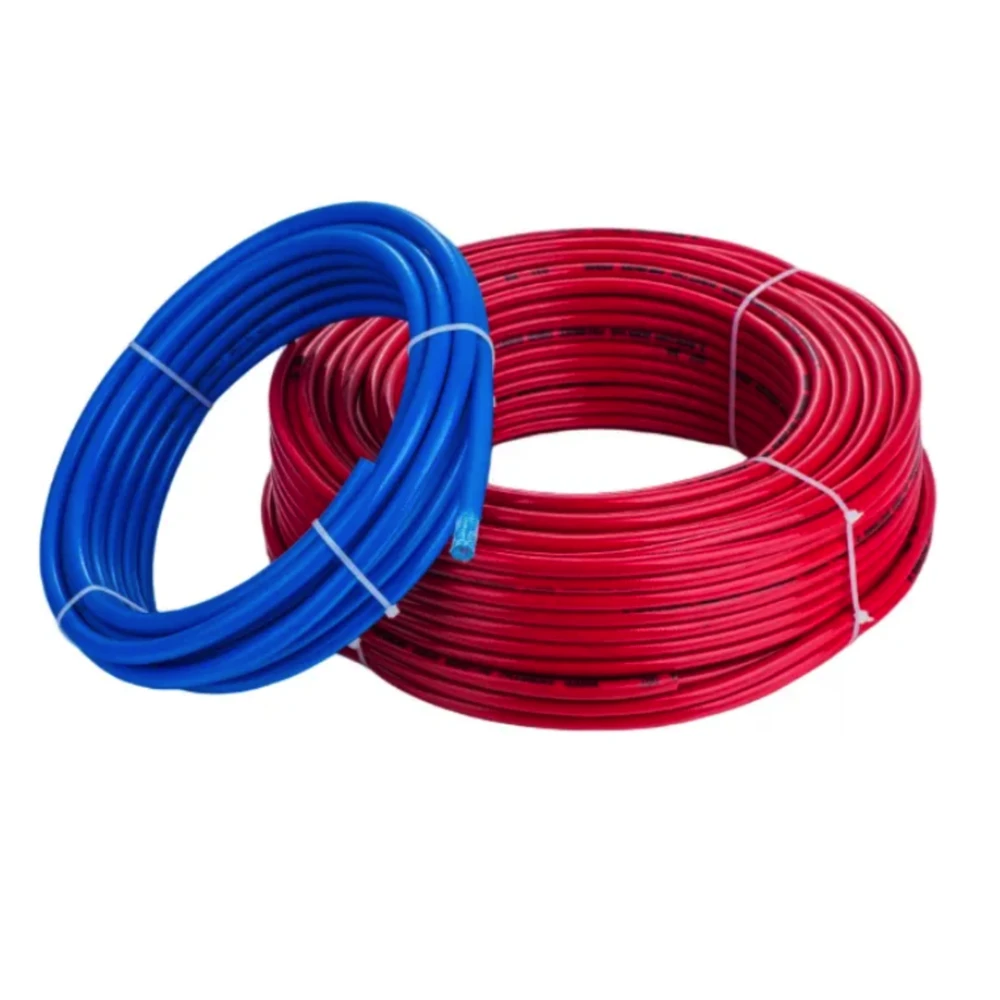

Полиамидная пневматическая трубка WAALPC серии PA
Полиамидная (нейлоновая) трубка WAALPC серии PA — для участков с повышенной температурой, химической нагрузкой и давлением. Главное преимущество над PU — выдерживает до +100°C и 20 бар рабочего давления, при этом устойчива к маслам, обычным растворителям и слабым кислотам.
Аналоги в линейках производителей
- Festo PAN, PAN-V0 — полиамидная стандартная и огнестойкая
- SMC TAU, TIA — серии полиамидных трубок
- Camozzi PAT, T-NN — полиамид для пневматики
- AirTAC PA — китайский премиум-бренд
- Pisco UPA — японский стандарт PA
- MAC, Numatics — американские аналоги
Когда выбирать PA вместо PU
- Температура >60°C — PU деформируется, PA работает до +100°C (краткосрочно до +120°C)
- Контакт с маслами — PA устойчив к минеральным маслам, PU деградирует
- Химическая нагрузка — PA выдерживает слабые кислоты и щёлочи, многие растворители
- Высокое давление — PA до 20 бар vs 10 бар у PU
- Стационарные системы — где не требуется частый изгиб (PA жёстче)
Типоразмеры
| Артикул | Размер (вн×вт) | Применение | Festo аналог |
|---|---|---|---|
| PA0640 | 6×4 мм | Одиночные распределители на горячих участках | PAN-6×1 |
| PA0860 | 8×6 мм | Магистрали высокого давления (12-16 бар) | PAN-8×1 |
| PA1075 | 10×7.5 мм | Большие магистрали (тонкая стенка) | PAN-10×1.25 |
| PA1080 | 10×8 мм | Магистрали с пониженным сопротивлением | PAN-10×1 |
| PA1290 | 12×9 мм | Главные магистрали 16-20 бар | PAN-12×1.5 |
Цвета и применение
- Чёрный — стандарт. Устойчив к ультрафиолету. Применение: открытые цеха, наружные участки.
- Прозрачный (натуральный) — для визуального контроля потока, фармацевтического и пищевого производства (с сертификатами).
Технические характеристики
- Материал: полиамид PA12 (марка Nylon 12)
- Рабочее давление: до 20 бар (2.0 МПа) при +20°C
- Давление разрыва: 60 бар (6.0 МПа) — запас прочности 3×
- Температурный диапазон: −40…+100°C (краткосрочно до +120°C)
- Минимальный радиус изгиба: 5× наружный диаметр (для Ø8 — 40 мм)
- Стандарты: DIN 73378, SAE J844, ISO 8573
- Поставка: бухты 100 м
- Производитель: WAALPC (Китай), сертификат CE, RoHS
Совместимость с фитингами
PA работает со всеми стандартными цанговыми (push-in) фитингами одного внешнего диаметра. Из-за жёсткости PA требует точной резки под 90° — используйте специальный резак для трубок. Совместима с сериями PU, PCF, PL, PLF.
Связанные материалы
- Сравнение PU, PA, PE и армированных трубок
- PU трубки — для стандартных задач, ниже температура
- JPU армированные — высокое давление с защитой от пережима
- Калькулятор потерь давления
Подбор трубки PA за 3 шага с инструментами
Шаг 1. Определите расход воздуха. Калькулятор расхода — введите диаметр цилиндра, ход и частоту циклов.
Шаг 2. Подберите диаметр. Калькулятор потерь давления — введите длину магистрали и расход. Допустимое падение давления — не более 0.5 бар на 10 м.
Шаг 3. Подберите фитинги. Подбор фитинга — укажите наружный диаметр трубки + резьбу порта.
Дополнительно: усилие цилиндра, скорость штока, объём ресивера, подбор клапана Cv.
Не уверены? Форма заказа или 8 (800) 350-01-08 — инженер подберёт бесплатно за 15 минут.
