TH-PMP

Фитинг цельнолатунный цанговый TH-PMP (переборочный, дюймовая резьба)

Переборочный (панельный) фитинг из никелированной латуни с уплотнением FKM (Viton) — проводит пневмолинию через стенку шкафа или панели. Наружная резьба R1/8, R1/4, R3/8, R1/2, M5 плюс цанга. Совместимый аналог.

Артикулы серии: TH-PMP-1/2-03, TH-PMP-1/2-02, TH-PMP-1/2-04 (всего 14 модификаций)

Цены — по каталогу на 30.10.2026; точная цена исполнения — в таблице ниже и в корзине.

Артикул: TH-PMP-1/4-04

8 (800) 350-01-08 · бесплатно по РФ · Telegram

от 500 ₽ Выбрать исполнение

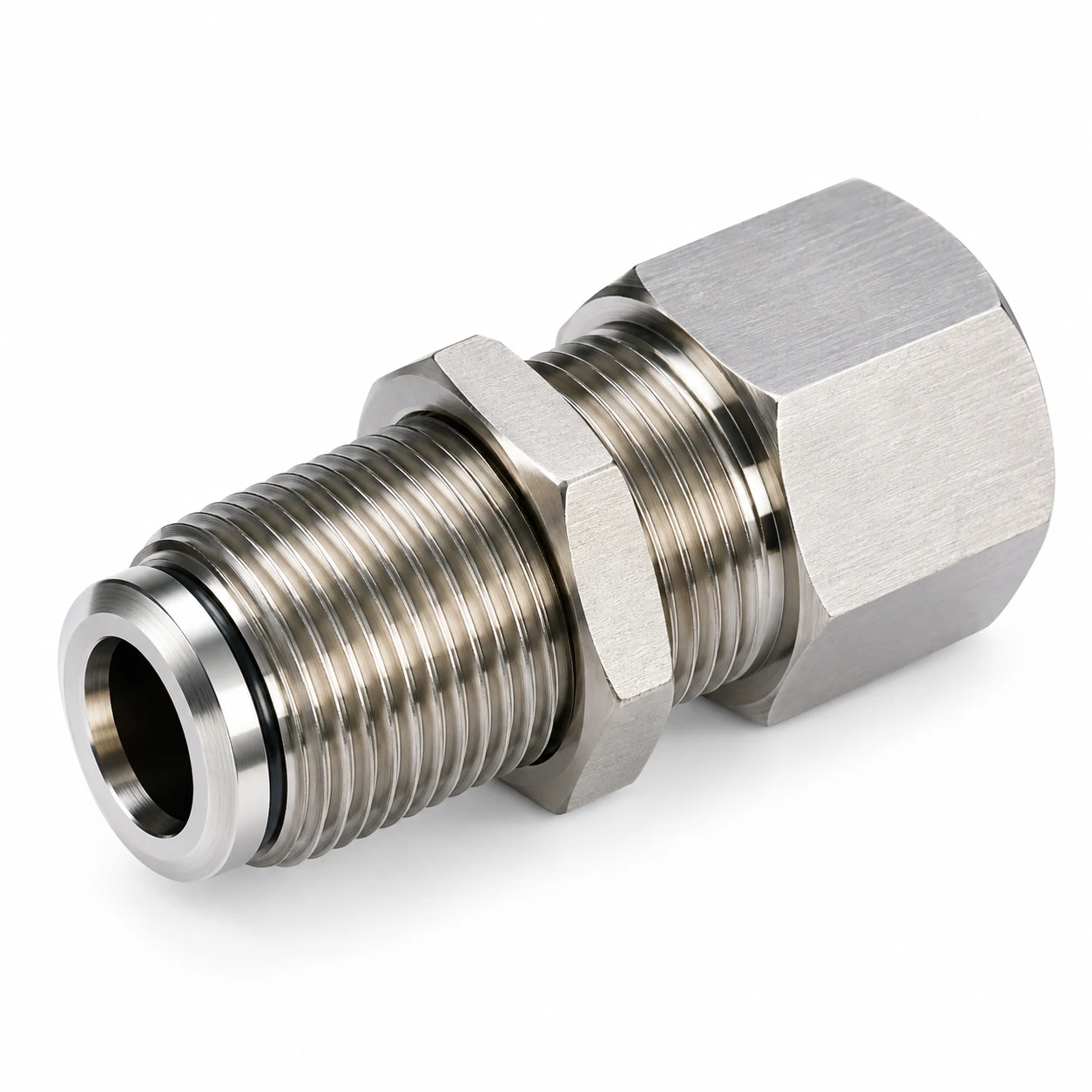

Переборочный фитинг TH-PMP
✓ Статус Официальный представитель WAALPC в РФ · сертификат
поставка 3–5 недель
Ключевые характеристики
Стандарт резьбы
R (BSPT) коническая
Присоединительная резьба
R1/8, R1/4, R3/8, R1/2, M5
Рабочее давление
−0,099…1,0 МПа
Максимальное давление
1,5 МПа
Трубки для присоединения
PU (полиуретан), PA (полиамид), нейлон
Тип фитинга
Переборочный (панельный)
Тип соединения
Наружная резьба + цанга
Все характеристики →
от 500 ₽
Артикул: TH-PMP-1/2-02
✓ Срок поставка 3–5 недель, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Назначение и конструкция

Серия TH-PMP — это резьбовые цанговые муфты из латуни ЛС59-1 с никелированием, предназначенные для подключения пневмо- и гидролиний к корпусным элементам с дюймовой конической резьбой. Соединение трубки выполняется цанговым (быстроразъёмным) зажимом: трубка вводится в порт до упора и фиксируется захватным кольцом, уплотнение обеспечивает встроенное кольцо круглого сечения. С противоположной стороны — наружная присоединительная резьба для ввинчивания в распределитель, клапан, манометр или технологический аппарат.

Материал и стойкость

Корпус, цанга и захватные элементы выполнены из латуни ЛС59-1 с никелированием. Никелирование защищает латунь во влажной атмосфере и при контакте с моющими растворами; для кислот, щелочей и морской атмосферы — нержавеющая серия SS.

Применение

Применяется:

  • для химически активных сред и морской атмосферы — нержавеющая серия SS;
  • лабораторные и аналитические стенды.

Технические границы

Максимальное рабочее давление — до 1.0 МПа. При работе с агрессивными средами выбор уплотнения согласуется отдельно. Рабочая среда — сжатый воздух, инертные газы, вода и совместимые жидкости.

Как подобрать типоразмер

Подбор ведётся по двум параметрам: наружному диаметру трубки (цанга 1/8, 1/4, 3/8, 1/2 дюйма) и размеру присоединительной резьбы (R1/8, R1/4, R3/8, R1/2, M5x0.8). Серия содержит 14 типоразмеров. Если нужно подобрать комбинацию диаметра и резьбы под существующую линию или заменить импортный фитинг — пришлите перечень позиций, наши инженеры подготовят таблицу соответствия.

Ключевые характеристики

  • Материал: латунь ЛС59-1 с никелированием
  • Тип соединения: цанговое (быстроразъёмное) + резьба
  • Диаметр цанги: 1/8–1/2 дюйма
  • Присоединительная резьба: R1/8–R1/2, M5x0.8 (конусная R / BSPT)
  • Макс. рабочее давление: до 1.0 МПа
  • 14 типоразмеров в серии

Совместимость с импортными аналогами

Совместимый аналог — XCPC XMPMF1/2-02 — отличие: у нашей серии уплотнение из FKM (Viton) (совпадают присоединительные и установочные размеры, серия TH-PMP).

Как расшифровать артикул TH-PMP?

Формат: TH-PMP-{диаметр трубки}-{присоединение (резьба)}

  • TH-PMP — серия
  • Диаметр трубки: 1/2″ / 1/4″ / 1/8″ / 3/8″
  • Присоединение (резьба): R1/8 / R1/4 / R3/8 / R1/2 / M5

Пример: TH-PMP-1/2-01

Категории: Муфты для панельного монтажа цанговые цельнолатунные

Какой совместимый аналог у серии TH-PMP по артикулу импортной детали?

TH-PMP: 10 импортных обозначений → 10 наших артикулов; марки: XCPC. Цена и наличие — по каталогу при открытии страницы.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличие
«—» — срок в карточке		Совместим с импортными
TH-PMP-1/2-021/2, 1/4730 ₽—XCPC XMPMF1/2-02
TH-PMP-1/2-031/2, 3/8950 ₽—XCPC XMPMF1/2-03
TH-PMP-1/2-041/2, 1/2790 ₽—XCPC XMPMF1/2-04
TH-PMP-1/4-011/4, 1/8610 ₽—XCPC XMPMF1/4-01
TH-PMP-1/4-021/4, 1/4680 ₽—XCPC XMPMF1/4-02
TH-PMP-1/4-031/4, 3/8840 ₽—XCPC XMPMF1/4-03
TH-PMP-1/8-011/8, 1/8500 ₽—XCPC XMPMF1/8-01
TH-PMP-1/8-021/8, 1/4590 ₽—XCPC XMPMF1/8-02
TH-PMP-3/8-013/8, 1/8630 ₽—XCPC XMPMF3/8-01
TH-PMP-3/8-023/8, 1/4630 ₽—XCPC XMPMF3/8-02

Совместимо с XCPC XMPMF1/2-02

Совместимый аналог — наш TH-PMP-1/2-02, 1/2, 1/4. Цена 730 ₽, поставка 3–5 недель.

Совместимо с XCPC XMPMF1/2-03

Совместимый аналог — наш TH-PMP-1/2-03, 1/2, 3/8. Цена 950 ₽, поставка 3–5 недель.

Совместимо с XCPC XMPMF1/2-04

Совместимый аналог — наш TH-PMP-1/2-04, 1/2, 1/2. Цена 790 ₽, поставка 3–5 недель.

Совместимо с XCPC XMPMF1/4-01

Совместимый аналог — наш TH-PMP-1/4-01, 1/4, 1/8. Цена 610 ₽, поставка 3–5 недель.

Совместимо с XCPC XMPMF1/4-02

Совместимый аналог — наш TH-PMP-1/4-02, 1/4, 1/4. Цена 680 ₽, поставка 3–5 недель.

Совместимо с XCPC XMPMF1/4-03

Совместимый аналог — наш TH-PMP-1/4-03, 1/4, 3/8. Цена 840 ₽, поставка 3–5 недель.

У TH-PMP: полное совпадение, включая исполнение, — 0, совпадение по размеру (исполнение сверяется) — 10. Нет вашего номера TH-PMP? Пришлите его на подбор.

Совместимый аналог для:

Какие серии раздела «Муфты для панельного монтажа цанговые цельнолатунные» ближе к TH-PMP по цене?

TH-PMP, от 500 ₽. В разделе «Муфты для панельного монтажа цанговые цельнолатунные» 42 позиции.

Переборочный соединитель прямой цельнолатунный TH-PMот 230 ₽Фитинг цельнолатунный цанговый TH-PMF (прямой внутр. резьба)от 180 ₽
Весь раздел — 42 позиции →

Каким импортным обозначениям соответствует TH-PMP?

TH-PMP: 11 импортных обозначений в 2 семействах (XCPC, WAALPC). Примеры соответствий: XCPC XMPMF1/4-01 → TH-PMP-1/4-01 (610 ₽); XCPC XMPMF1/8-01 → TH-PMP-1/8-01 (500 ₽); WAALPC TH-PMP-1/4-01 → TH-PMP-1/4-01 (610 ₽).

Отдельные страницы артикулов: 10 из 14

TH-PMP-1/2-02 TH-PMP-1/2-03 TH-PMP-1/2-04 TH-PMP-1/4-01 TH-PMP-1/4-02 TH-PMP-1/4-03 TH-PMP-1/8-01 TH-PMP-1/8-02 TH-PMP-3/8-01 TH-PMP-3/8-02

Что покупают вместе с TH-PMP?

TH-PMP: 14 исполнений от 500 ₽, размеры: 1/8, 1/4, 1/2, 3/8. Ряд цен серии: от 500 ₽ (TH-PMP-1/8-01) до 1 560 ₽ (TH-PMP-1/4-04). Цена по типоразмерам: 1/8 — от 500 ₽; 1/4 — от 610 ₽; 3/8 — от 630 ₽; 1/2 — от 730 ₽.

ПневмотрубкиПневмоцилиндрыДроссели

Разделы подобраны для серии TH-PMP.

Какие коды конкурентов закрывает серия TH-PMP?

В таблице — 10 пар «чужой код → наш артикул» по бренду XCPC. Каждая пара проверена по каталогу производителя, цена взята из реестра на сегодня. Нужного кода нет в таблице — введите его в поле «Ваш код изделия» выше, подберём совместимый аналог и посчитаем цену.

БрендКод изделияНаш артикулЦена от
XCPCXMPMF1/2-02TH-PMP-1/2-02730 ₽
XCPCXMPMF1/2-03TH-PMP-1/2-03950 ₽
XCPCXMPMF1/2-04TH-PMP-1/2-04790 ₽
XCPCXMPMF1/4-01TH-PMP-1/4-01610 ₽
XCPCXMPMF1/4-02TH-PMP-1/4-02680 ₽
XCPCXMPMF1/4-03TH-PMP-1/4-03840 ₽
XCPCXMPMF1/8-01TH-PMP-1/8-01500 ₽
XCPCXMPMF1/8-02TH-PMP-1/8-02590 ₽
XCPCXMPMF3/8-01TH-PMP-3/8-01630 ₽
XCPCXMPMF3/8-02TH-PMP-3/8-02630 ₽
Автор: команда CORNETA.TECH.
Типовая схема применения
Типовая схема применения класса

Сколько стоят исполнения TH-PMP?

В каталоге 14 исполнений TH-PMP с ценой: от 500 ₽ (TH-PMP-1/8-01) до 1 560 ₽ (TH-PMP-1/4-04). По ряду: TH-PMP-1/8-01 — 500 ₽, TH-PMP-1/8-M5 — 530 ₽, TH-PMP-1/8-02 — 590 ₽, TH-PMP-1/4-01 — 610 ₽, TH-PMP-3/8-01 — 630 ₽, TH-PMP-3/8-02 — 630 ₽, TH-PMP-1/4-02 — 680 ₽, TH-PMP-1/8-03 — 680 ₽.

Какие типоразмеры есть у TH-PMP?

У TH-PMP 2 типоразмера: Ø1 мм, Ø3 мм. По размерам: Ø1 мм — 12 исполнений, от 500 ₽; Ø3 мм — 2 исполнения, от 630 ₽. Наименьший типоразмер — Ø1 мм, наибольший — Ø3 мм; всего в каталоге 14 исполнений.

Каким импортным артикулам соответствуют исполнения TH-PMP?

Совместимый аналог по артикулу: XCPC XMPMF1/2-02 → TH-PMP-1/2-02; XCPC XMPMF1/2-03 → TH-PMP-1/2-03; XCPC XMPMF1/2-04 → TH-PMP-1/2-04; XCPC XMPMF1/4-01 → TH-PMP-1/4-01; XCPC XMPMF1/4-02 → TH-PMP-1/4-02; XCPC XMPMF1/4-03 → TH-PMP-1/4-03; XCPC XMPMF1/8-01 → TH-PMP-1/8-01; XCPC XMPMF1/8-02 → TH-PMP-1/8-02; XCPC XMPMF3/8-01 → TH-PMP-3/8-01; XCPC XMPMF3/8-02 → TH-PMP-3/8-02. Полная таблица соответствий — выше на странице. Совместимый аналог подбирается по типоразмеру и присоединению, поэтому перед заказом сверьте их с исходной позицией.

Какие характеристики у серии TH-PMP?

Тип фитинга: Переборочный (панельный); Тип соединения: Наружная резьба + цанга; Материал корпуса: Латунь (никелированная); Материал уплотнения: FKM (Viton, фторкаучук); Рабочая среда: Сжатый воздух; Рабочее давление: −0,099…1,0 МПа; Максимальное давление: 1,5 МПа; Трубки для присоединения: PU (полиуретан), PA (полиамид), нейлон.

Какие особенности у серии TH-PMP?

TH-PMP — цельнолатунный переборочный цанговый фитинг с дюймовой резьбой: артикул содержит размер резьбы дробью, например TH-PMP-1/4-02 или TH-PMP-1/8-M5. Резьбы от 1/8 до 1/2 дюйма, у 1/8 есть ещё и метрическая M5. От серии TH-PM с цилиндрической G-резьбой он отличает именно дюймовое обозначение резьбы. Корпус латунный, трубка присоединяется без инструмента. Размеры дюймовой резьбы: 1/8, 1/4, 3/8 и 1/2. Артикул содержит размер резьбы дробью, а затем её код.
