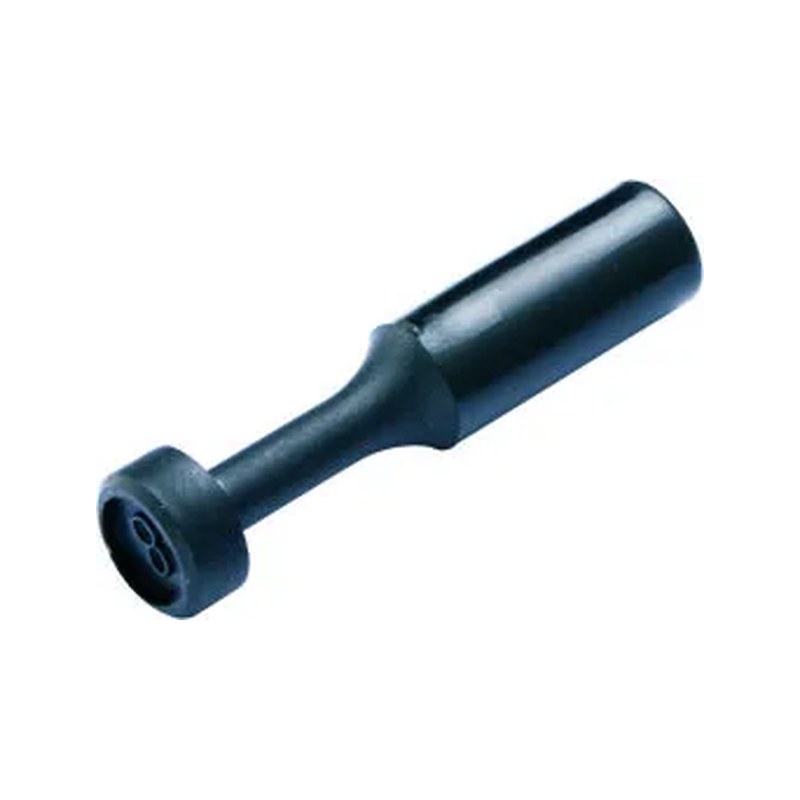

Заглушка PP — цанговый для пневмотрубки

Заглушка WAALPC серии PP — цанговый глухой штекер для герметизации неиспользуемого порта пневмофитинга или временного отсечения ветки. Корпус полиацеталь, уплотнение EPDM.

Технические характеристики и применение

Цанговый фитинг Waalpc

Быстроразъемный цанговый фитинг Waalpc (заглушка цанговая) предназначен для моментального и надежного соединения пневматических трубок одинакового диаметра (PU, PA, PE) в единую магистраль.

Ключевые преимущества:

• Надежная фиксация: Зажимная цанга из нержавеющей стали с острыми зубцами прочно удерживает трубку, предотвращая её случайное отсоединение даже при скачках давления.
• Быстрый монтаж: Система Цанговый позволяет подключать и отключать трубку одним движением без использования специальных инструментов.
• Высокая герметичность: Внутреннее уплотнение из высококачественного NBR обеспечивает полную герметичность соединения в течение всего срока эксплуатации.

Технические параметры:

• Тип соединения: Заглушка цанговая
• Диаметр трубки: 6 мм
• Рабочее давление: 0–1.0 МПа (10 Бар)
• Рабочая среда: Сжатый воздух, вакуум
• Материал уплотнения: NBR (Нитрильный каучук)

Применение

• Заглушка неиспользуемых цанговый портов коллектора PK — коллектор PK04/06/08 имеет несколько выходов; незадействованные порты необходимо заглушить, иначе система теряет давление через открытые выходы. PP устанавливается в любой свободный порт без инструмента.
• Заглушка портов тройников PE при временном выводе ветки — при сервисном отключении одного потребителя его ветку перекрывают PP вместо трубки; давление в двух оставшихся ветках не падает.
• Временное закрытие портов при монтаже и пусконаладке — при поэтапном запуске оборудования незадействованные порты блоков подготовки воздуха, распределителей и коллекторов закрывают PP до подключения следующего контура.
• Заглушка резервных портов на пневмоострове — пневмоострова с запасными каналами поставляются с PP на свободных позициях; при расширении системы заглушку вынимают и подключают новый клапан.
• Тестирование герметичности изолированного участка — при опрессовке отдельного контура все свободные порты закрывают PP, нагнетают тестовое давление и проверяют падение давления по манометру.

Монтаж

1. Вставка заглушки. Нажмите PP в цанговый порт прямо, без угла, до упора — зубцы колетта захватят наружный диаметр корпуса заглушки. Никакого инструмента не требуется.
2. Проверка фиксации. Потяните заглушку вдоль оси — она не должна выходить без нажатия кольца разъединителя. Если заглушка выходит свободно — колетт повреждён, замените фитинг или коллектор.
3. Проверка герметичности. Подайте рабочее давление и нанесите мыльный раствор на место установки PP. Пузырей быть не должно — заглушка полностью перекрывает поток.
4. Демонтаж. Нажмите синее кольцо разъединителя и одновременно потяните PP. Заглушка годна к повторному использованию при отсутствии видимых повреждений наружного диаметра.

Заказ и замена

Заглушка PP кодирует диаметр по типоразмеру колетта: — для портов под трубку Ø6 мм, PP08 — под трубку Ø8 мм. Используйте заглушку того же диаметра, что и трубка, которая должна входить в этот порт. Замену производите при деформации корпуса заглушки или при невозможности обеспечить герметичность даже после повторной установки — стоимость заглушки многократно ниже потерь воздуха от незакрытого порта.

Расшифровка артикула

Формат: PP{диаметр трубки}

• PP — серия
• Диаметр трубки: 04 / 06 / 08 / 10 / 12 / 16

Пример: PP04
