На современном конвейере стоит 8–30 распределителей. Классический монтаж: каждый клапан — отдельная трубка от ФРЛ, отдельный кабель от ПЛК, отдельные точки утечек. Пневмоостров (valve island) собирает все клапаны на единую монтажную плиту: одна подача воздуха, один bus-кабель, нулевые лишние соединения.
nnВ этой статье: конструкция пневмоострова, сравнение с децентрализованным монтажом, выбор протокола связи, расчёт экономии и 5 типичных ошибок проектирования.
1. Зачем нужен пневмоостров
Три проблемы индивидуального монтажа
- Монтаж: 10 клапанов × 2 трубки × 2 кабеля = 40 соединений = 40 точек утечек.
- Обслуживание: найти неисправный клапан среди 10 отдельно стоящих — время.
- Стоимость: каждый отдельный клапан = свой субплит + свои фитинги + свой кабель.
Пневмоостров решает все три

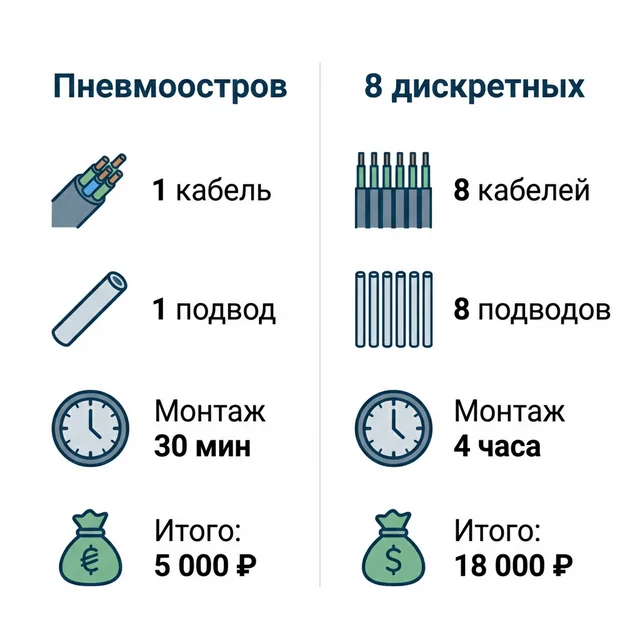

| Параметр | Индивидуальный монтаж (10 клапанов) | Пневмоостров (10 позиций) |
|---|---|---|
| Трубки подачи P | 10 шт. | 1 шт. |
| Кабели к ПЛК | 10 шт. | 1 bus-кабель |
| Фитинги на подачу | 20 шт. | 2 шт. |
| Время монтажа | 3–5 часов | 30–60 мин |
| Точки утечек | 40+ | 4–6 |
| Стоимость (ориентир) | 25 000 ₽ | 15 000 ₽ |
⚠ Экономия на монтаже: только на кабельной разводке пневмоостров экономит 30–50% трудозатрат. На среднем заводе с 20 станками — это 200–400 чел-часов в год. Спроектировать полную схему с пневмоостровом можно в конструкторе пневмосхем.
👉 Распределители для пневмоостровов →

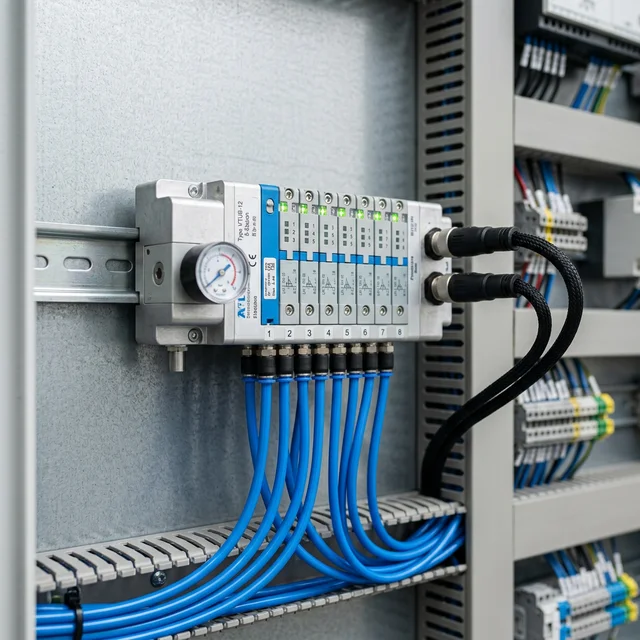

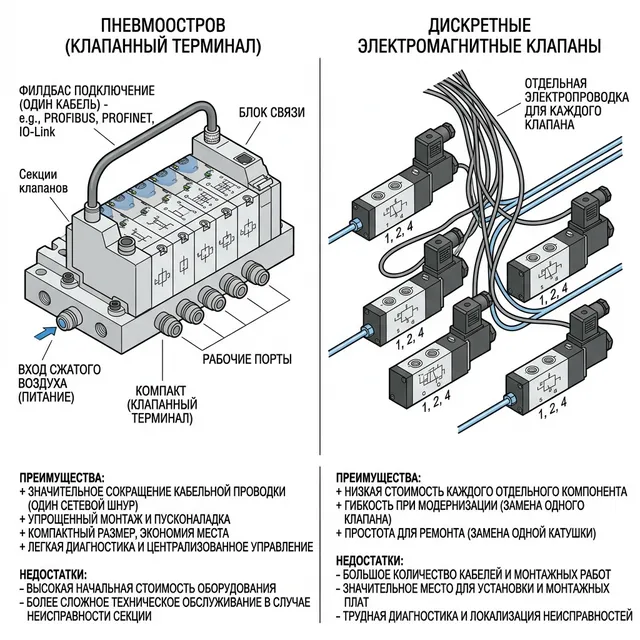

2. Конструкция пневмоострова
Основные компоненты
| Компонент | Функция |
|---|---|
| Монтажная плита (manifold base) | Общая подача P и выхлоп R/S для всех распределителей |
| Распределители (5/2, 3/2) | Управление цилиндрами, вставляются в позиции плиты |
| Fieldbus-модуль (опция) | Связь с ПЛК одним кабелем (Profinet, EtherCAT, IO-Link) |
| Оконечная плита (end plate) | Закрывает неиспользуемые позиции |
| Подводящие фитинги | 1 вход P (подача) + 2 выхода R/S (выхлоп) |
✓ Модульность: пневмоостров собирается как конструктор — нужно 6 позиций? Берёте плиту на 6. Завтра добавили цилиндр — вставили 7-й клапан или заменили оконечную плиту на позицию.
Типы монтажных плит
| Стандарт | Размер | Kv | Мин. расход / позиция |
|---|---|---|---|
| ISO 5599-1 Size 1 | 18 мм ширина | 0,8–1,2 | до 200 NL/мин |
| ISO 5599-1 Size 2 | 26 мм ширина | 1,6–2,5 | до 700 NL/мин |
| NAMUR (для валов) | Стандарт NAMUR | По типу | Привод заслонки |
| Вендорские (Festo VTUG, SMC SY) | Различные | Различные | Вендор-зависимые |
⚠ Вендор-зависимость: если выбрали проприетарную плиту (Festo VTUG, SMC SY) — замена клапана только от этого производителя. ISO 5599 — взаимозаменяемость от любого поставщика.
3. Протоколы связи: fieldbus vs параллельные провода
Без fieldbus (классика)
Каждая катушка — 2 провода на клемму ПЛК. 10 клапанов = 20+ проводов. Просто, но много кабеля и клемм.
С fieldbus (современный подход)
1 кабель Ethernet от ПЛК до модуля на пневмоострове. Модуль управляет всеми катушками по цифровому протоколу.
| Протокол | ПЛК | Скорость | Макс. узлов | Стоимость модуля |
|---|---|---|---|---|
| Profinet | Siemens S7-1200/1500 | 100 Мбит | 256 | 5 000–12 000 ₽ |
| EtherCAT | Beckhoff, Omron | 100 Мбит (детерм.) | 65535 | 5 000–15 000 ₽ |
| IO-Link | Любой через мастер | 230 кбит | 1 мастер = 8 узлов | 3 000–8 000 ₽ |
| Параллельный (D-Sub) | Любой | Мгновенно | 1 разъём = 8–25 катушек | 1 000–3 000 ₽ |
✓ Совет: если у вас Siemens — выбирайте Profinet. Если Beckhoff/Omron — EtherCAT. Для мелких станков без ПЛК — параллельный D-Sub + реле.
👉 Распределители 5/2 для пневмоостровов →
4. Расчёт экономии на примере
Завод: 10 станков × 8 цилиндров = 80 распределителей 5/2.
| Статья расходов | Индивидуальный монтаж (80 шт.) | Пневмоостров (10 шт. × 8 поз.) | Экономия |
|---|---|---|---|
| Распределители | 80 × 1 500 = 120 000 ₽ | 80 × 1 200 = 96 000 ₽ | 24 000 ₽ |
| Субплиты/плиты | 80 × 400 = 32 000 ₽ | 10 × 3 000 = 30 000 ₽ | 2 000 ₽ |
| Фитинги (подача) | 160 × 45 = 7 200 ₽ | 20 × 45 = 900 ₽ | 6 300 ₽ |
| Трубки (подача) | 160 м × 20 = 3 200 ₽ | 20 м × 20 = 400 ₽ | 2 800 ₽ |
| Кабели | 80 × 200 = 16 000 ₽ | 10 × 3 000 = 30 000 ₽ | −14 000 ₽ (bus дороже) |
| Монтаж (часы) | 120 ч × 1 500 = 180 000 ₽ | 40 ч × 1 500 = 60 000 ₽ | 120 000 ₽ |
| ИТОГО | 358 400 ₽ | 217 300 ₽ | 141 100 ₽ (39%) |
✓ Главная экономия — монтаж. Компоненты стоят примерно одинаково, но трудозатраты на разводку кабелей и трубок при индивидуальном монтаже в 3 раза выше.
5. Пять ошибок проектирования
| № | Ошибка | Последствие | Решение |
|---|---|---|---|
| 1 | Проприетарная плита вместо ISO 5599 | Несовместимость при замене вендора | ISO 5599 — взаимозаменяемость |
| 2 | Плита заполнена на 100% | Нет резерва для модернизации | Оставлять 2–3 свободные позиции |
| 3 | Пневмоостров далеко от цилиндров | Длинные трубки = падение давления + задержка | Монтаж рядом с рабочей зоной |
| 4 | Нет глушителей на выхлопе | Шум 110+ дБ | Глушители на выхлоп R/S плиты |
| 5 | Один fieldbus-модуль на всё | Отказ модуля = стоп всей линии | Распределить по зонам (2–3 острова) |
6. Частые вопросы
Можно ли комбинировать 5/2 и 3/2 на одном острове?
Да, если плита поддерживает обе конфигурации. Большинство ISO 5599 плит — универсальные. Проверяйте каталог производителя.
Сколько позиций оптимально?
6–12 — стандарт для малых/средних станков. Больше 16 — разбивайте на 2 острова (отказоустойчивость + снижение падения давления).
Нужен ли ФРЛ перед каждым островом?
Да, блок ФРЛ — обязателен. Фильтр защищает золотники всех клапанов, регулятор — стабилизирует давление.
Fieldbus-модуль вышел из строя — что делать?
Некоторые модули поддерживают аварийный режим (fallback): клапаны возвращаются в исходное состояние. Без fallback: все клапаны «замирают» в текущей позиции. Проверяйте параметр Safety Mode.
ISO 5599 и проприетарные клапаны — совместимы?
Нет. ISO 5599 плита работает только с ISO 5599 клапанами. Festo VTUG, SMC SY — свои плиты. При переходе на аналоги — только ISO 5599.
7. Как спроектировать пневмоостров с нуля
Пошаговый алгоритм проектирования для инженера-автоматчика:
Шаги проектирования
- Составьте список цилиндров: тип (5/2, 3/2, 5/3), количество, расход каждого.
- Суммируйте пиковый расход: все цилиндры, которые могут сработать одновременно.
- Выберите размер плиты по ISO 5599: Size 1 (до 200 NL/мин на позицию) или Size 2 (до 700 NL/мин).
- Определите количество позиций: число клапанов + 2–3 резервных.
- Подберите fieldbus-модуль по типу ПЛК (Profinet для Siemens, EtherCAT для Beckhoff).
- Рассчитайте ФРЛ: блок подготовки воздуха перед островом. Расход ФРЛ ≥ суммарный расход острова × 1,3.
- Определите место монтажа: максимально близко к рабочим цилиндрам.
- Добавьте глушители на выхлопные порты R и S плиты.
⚠ Частая ошибка проектирования: пневмоостров размещён в электрошкафу на расстоянии 5–10 м от цилиндров. Длинные трубки = падение давления (0,1 бар на каждые 5 м) + задержка срабатывания (30–50 мс на метр). Размещайте остров рядом с рабочей зоной.
Чек-лист комплектации пневмоострова
| Позиция | Компонент | Количество/размер |
|---|---|---|
| 1 | Монтажная плита ISO 5599 | По числу позиций + резерв |
| 2 | Распределители 5/2 или 3/2 | По числу цилиндров |
| 3 | Оконечные плиты | 2 шт. (или 1 + fieldbus-модуль) |
| 4 | Fieldbus-модуль (опция) | 1 шт. |
| 5 | Глушители BSL | 2 шт. (порты R и S) |
| 6 | Фитинги push-in | 1 на P, по 1 на каждый выход A/B |
| 7 | ФРЛ | 1 шт. перед островом |
✓ Совет: закажите 1 запасной распределитель того же типа. При отказе клапана на линии — замена за 30 секунд (вытянул из плиты, вставил новый), без остановки линии.
Переход с индивидуального монтажа на пневмоостров
Если вы модернизируете существующую машину, переход на пневмоостров обычно требует: замены нескольких индивидуальных субплит на одну плиту ISO 5599, прокладки новых трубок от плиты до цилиндров (старые могут не подойти по длине), замены электрической разводки на fieldbus-кабель (или D-Sub разъём). Типичное время модернизации одного станка: 4–8 часов для 2 монтажников. Окупаемость: 3–6 месяцев за счёт снижения утечек и ускорения обслуживания. При этом критически важно не менять маркировку выходов: если порт A цилиндра-1 раньше был на клапане-1, он должен остаться на позиции-1 пневмоострова. Иначе потребуется перепрошивка программы ПЛК — а это отдельная статья затрат и времени.
Диагностика пневмоострова при отказе одного клапана
Преимущество пневмоострова — локализация неисправности. Если один цилиндр не работает — проверьте LED на конкретной позиции острова. LED горит, но клапан не переключается — проблема в золотнике или давлении. LED не горит — проблема в электрике (fieldbus, ПЛК). Замена клапана на острове — 30 секунд: сбрось давление, вытяни клапан из плиты, вставь новый. Без демонтажа трубок и кабелей.
Итог
- ✓ Пневмоостров сокращает монтаж в 3 раза, утечки в 7 раз
- ✓ ISO 5599 — взаимозаменяемость клапанов от любого производителя
- ✓ Fieldbus (Profinet/EtherCAT) — 1 кабель вместо 20 проводов
- ✓ Резерв: всегда оставляйте 2–3 свободные позиции на плите
- ✓ Экономия 30–40% на монтаже и обслуживании
👉 Каталог распределителей для пневмоостровов →
Читайте также
- Пневмораспределитель 5/2: принцип работы
- Дросселирование пневмоцилиндра
- Культура монтажа пневматического оборудования
- Утечки воздуха: как найти и сколько они стоят заводу
- G, R, PT или NPT?
На пневматической схеме островной распределитель обозначается согласно стандарту ISO 1219-1. Подробный гайд по чтению обозначений — в нашем справочнике.
Каждая станция пневмоострова — это, по сути, отдельный пневмораспределитель 5/2 или 5/3.
Практические примеры применения пневмоостровов
Пример 1: Автоматическая упаковочная линия (6 цилиндров)
Конвейерная линия упаковки бутылок: 6 пневмоцилиндров управляют этапами (ориентация, наклейка этикетки, укупорка, контроль, отбраковка, перемещение). Раньше стоял щит с 6 отдельными распределителями 5/2, каждый со своим ФРЛ и электропроводкой. После установки 8-секционного пневмоострова с CANopen-интерфейсом:
- Занимаемое место в шкафу управления уменьшилось в 4 раза
- Монтаж сократился с 8 часов до 2 часов
- Диагностика неисправностей — через PLC-интерфейс, замена клапана за 5 минут
- Экономия на проводах и разъёмах: 50 проводов заменены на 1 fieldbus-кабель
Пример 2: Пневматический манипулятор (4-осевой робот)
Промышленный манипулятор для перемещения заготовок: 4 оси движения + захват (5 цилиндров). Требования — быстрое срабатывание (< 15 мс), синхронизация осей, возможность реверса. Использован 6-секционный пневмоостров с IO-Link. Что получили:
- Синхронизация осей с точностью 5 мс — плавное движение манипулятора
- Диагностика состояния каждого клапана (количество срабатываний, ресурс)
- Обновление программы робота из одной точки без разборки электропроводки
Пример 3: Модернизация пневмопресса
Старый пневмопресс с гирляндой отдельных клапанов (1990-х годов) требовал модернизации. Установили 4-секционный пневмоостров с PROFIBUS-интерфейсом к новому ПЛК. Результат:
- Время цикла пресса уменьшилось с 3.2 секунд до 2.4 секунды
- Стабильность повысилась — отказов в 3 раза меньше
- Расход воздуха упал на 15% благодаря точной настройке давления через интерфейс
Fieldbus-интерфейсы пневмоостровов — сравнение
| Протокол | Скорость | Макс. длина | Типовое применение |
|---|---|---|---|
| Multi-pole (D-sub 25) | — | 15 м | Простые системы, ПЛК без fieldbus |
| CANopen | до 1 Mbit/s | 1 км | Сложная автоматика, много нод |
| PROFIBUS DP | до 12 Mbit/s | 200 м | Стандарт Siemens-систем |
| PROFINET IO | 100 Mbit/s Ethernet | 100 м (между коммутаторами) | Современный стандарт Siemens |
| EtherCAT | 100 Mbit/s | 100 м | Высокоскоростные системы (Beckhoff) |
| Modbus RTU | до 115 kbps | 1.2 км | Интеграция со старой автоматикой |
| IO-Link | 230 kbps | 20 м до коммутатора | Интеллектуальные устройства с диагностикой |
Подбор количества станций на пневмоострове
Пневмоострова бывают на 2, 4, 6, 8, 10, 12, 16, 24 и 32 станции. Правило подбора:
- Посчитайте цилиндры в вашей системе — каждому нужен один распределитель (1 станция)
- Добавьте 20% запаса на расширение системы в будущем
- Учтите клапаны безопасности (аварийный сброс, soft-start) — ещё 1-2 станции
- Если цилиндры разного размера — можно использовать пневмоостров со смешанными типоразмерами станций
Пример: система из 10 цилиндров → 10 + 20% = 12 станций + 2 безопасности = 16-секционный пневмоостров.
FAQ — частые вопросы по пневмоостровам
Что такое пневмоостров простыми словами?
Это набор из нескольких электропневматических распределителей, собранных в один модуль на общей плите. Вместо 8 отдельных клапанов — один компактный блок с общим подключением воздуха и электричества.
Чем пневмоостров лучше отдельных распределителей?
Экономит место в 3–5 раз, упрощает монтаж (одно подключение вместо десятков), поддерживает fieldbus-интерфейсы для централизованного управления от ПЛК, удешевляет обслуживание.
Сколько стоит пневмоостров?
Пневмоостров Waalpc на 4 станции 24В — от 15 000 руб, на 8 станций — от 28 000 руб. Дороже чем отдельные распределители, но дешевле с учётом монтажа, проводки, шкафа управления.
Что такое базовая плита пневмоострова?
Базовая плита (manifold base) — алюминиевый корпус, к которому крепятся распределители. Имеет каналы для подачи воздуха, выхлопа и проводки. Определяет тип монтажа (DIN-рейка, прямое крепление), пропускную способность, совместимость с fieldbus-модулями.
Можно ли добавить станции в существующий пневмоостров?
Да, если базовая плита модульная (Festo VTUG, SMC SY). Добавляете новый сегмент плиты с распределителями — подача воздуха и электричество подключаются автоматически. В модульных системах — до 32 станций без переделки подвода.
Можно ли использовать разные типы клапанов в одном острове?
Да, в модульных пневмоостровах возможно смешивать 3/2 и 5/2 клапаны, моностабильные и бистабильные, разные размеры (Cv 0.3 и Cv 1.2). Это позволяет адаптировать остров точно под требования системы.
Как защитить пневмоостров от пыли и влаги?
Пневмоострова имеют степень защиты IP65 стандартно (защита от пыли и струй воды). Для более жёстких условий (IP67 — полное погружение, IP69K — мойка высоким давлением) — специальные защитные корпуса или выносные модули.
Когда пневмоостров НЕ нужен?
Для систем с 1–3 цилиндрами экономически выгоднее отдельные распределители. Также в задачах с редкими переключениями (< 1 раз в минуту) или при сильных ограничениях по высоте — отдельные клапаны мобильнее.
Совместимость пневмоостровов с ПЛК
Большинство современных ПЛК поддерживают работу с пневмоостровами через fieldbus:
- Siemens S7-1200/1500 — PROFINET IO, PROFIBUS
- Mitsubishi FX/Q/iQ-R — Ethernet/IP, CC-Link, Modbus
- Omron CP1/CJ2/NX — EtherCAT, Ethernet/IP
- Beckhoff TwinCAT — EtherCAT (предпочтительно)
- ОВЕН ПЛК — Modbus RTU, Modbus TCP
- Delta DVP — Modbus, CANopen
Для старых ПЛК без fieldbus используются пневмоострова с multi-pole разъёмом (D-sub 25).
Монтаж и подключение пневмоострова
- Выбор места: рядом с цилиндрами (минимизируем длину трубок), но в защищённом от пыли и влаги месте
- Монтаж: на DIN-рейку 35 мм (стандарт шкафа управления) или прямо на корпус оборудования
- Подключение воздуха: вход G1/4 или G3/8 в зависимости от размера. Обязательно через ФРЛ-блок
- Выхлоп: собрать в коллектор и вывести через глушитель для снижения шума
- Электропитание: 24В DC от блока питания минимум на 2А (запас на одновременное срабатывание нескольких катушек)
- Сигнальные провода: multi-pole или fieldbus — согласно спецификации ПЛК
- Заземление: корпус пневмоострова заземлить для защиты от статики
