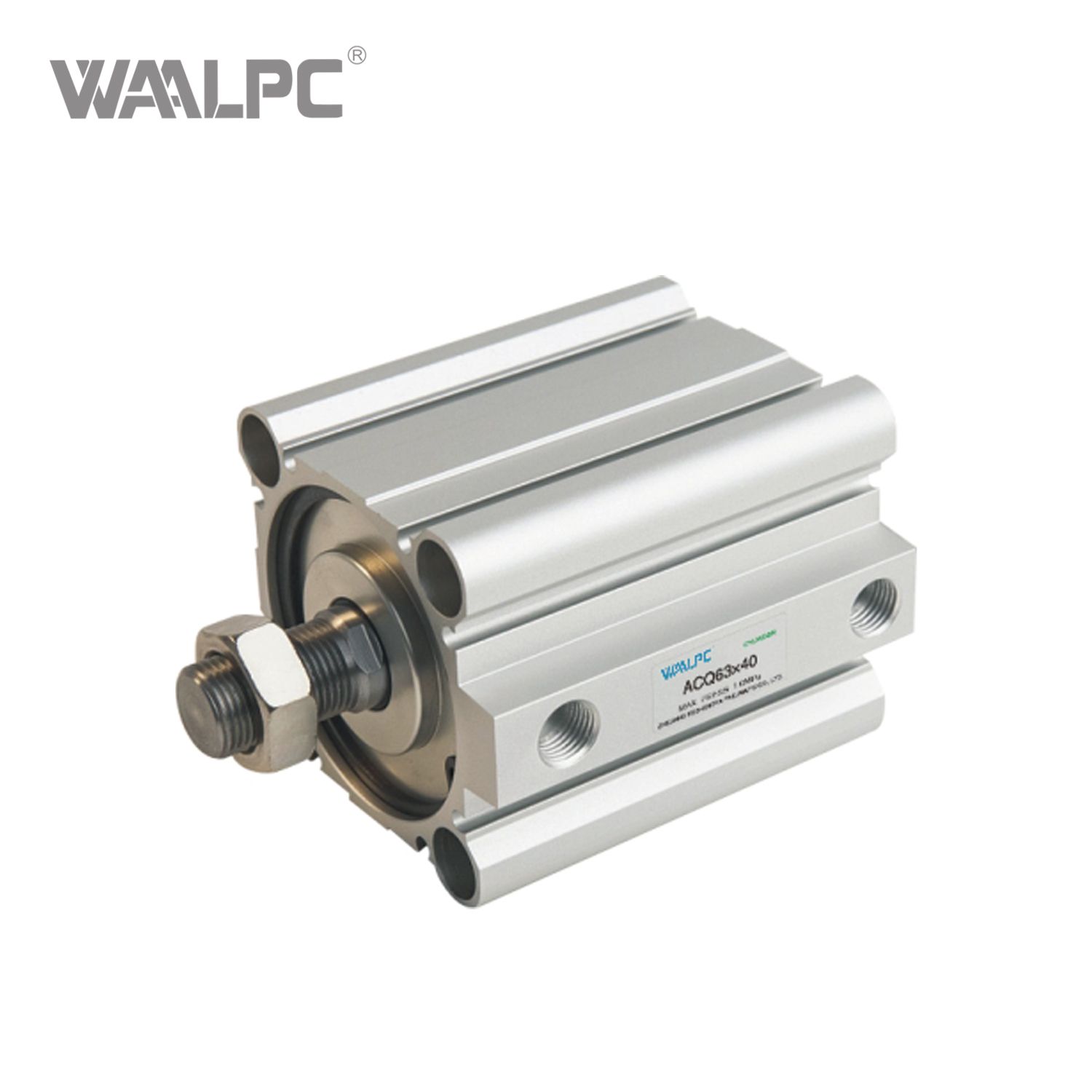

ACQ-20-50-P

Конструкция и принцип работы

Цилиндр построен по компактной схеме: гильза из алюминиевого сплава с твердоанодированной внутренней поверхностью, торцевые крышки крепятся к гильзе пружинным C-кольцом — это исключает шпильки и сокращает длину на 35–45% по сравнению со шпильчатыми ISO 15552. Шток — сталь S45C с хромированием. Поршень оснащён двунаправленным уплотнением с масляным резервуаром и магнитным кольцом для бесконтактных датчиков положения. На торцах установлены резиновые буферы, гасящие удар в конечных положениях.

Применение

Серия ACQ востребована там, где требуется короткое усилие в стеснённых габаритах: захваты на роботах-манипуляторах, прижимы в сборочных приспособлениях, толкатели в фасовке и блистерных линиях, подъём заготовок в станочной автоматизации, переключение направляющих в сортировке. В составе пневмосистемы цилиндр сочетают с распределителем 5/2 или 5/3, регулятором давления, дросселями с обратным клапаном на каждом порту и датчиками положения, устанавливаемыми в продольный паз корпуса.

Поставка и комплектация

Цилиндр поставляется в сборе: корпус, шток, поршень с магнитным кольцом, амортизаторы, базовый комплект уплотнений. Датчики положения, монтажные кронштейны, фланцы и цапфы заказываются отдельно из каталога принадлежностей. Срок поставки — 2–4 недели с момента подтверждения спецификации. На каждую партию предоставляется паспорт качества с указанием диаметра, хода и заводского номера. Перед отгрузкой каждый цилиндр проходит испытание на герметичность и плавность хода на стенде производителя.
