TK-PB

Фитинг цельнолатунный быстрозажимной TK-PB (тройник Т)

Тройник Т цельнолатунный WAALPC TK-PB — разветвление пневмолинии на три направления с отводом под резьбу. Фиксация трубки накидной гайкой (быстрозажим): гайка от руки поджимает цангу, надёжнее вставного соединения на вибрации. Присоединение цанга 4–16 мм, резьба R1/8–R1/2. Корпус — латунь никелированная, уплотнение FKM (Viton), −20…+150 °C. Поставка 2–4 недели.

Артикулы серии: TK-PB-4-01, TK-PB-4-02, TK-PB-4-03 (всего 42 модификаций)
Фитинг цельнолатунный быстрозажимной TK-PB (тройник Т) WAALPC TK-PB

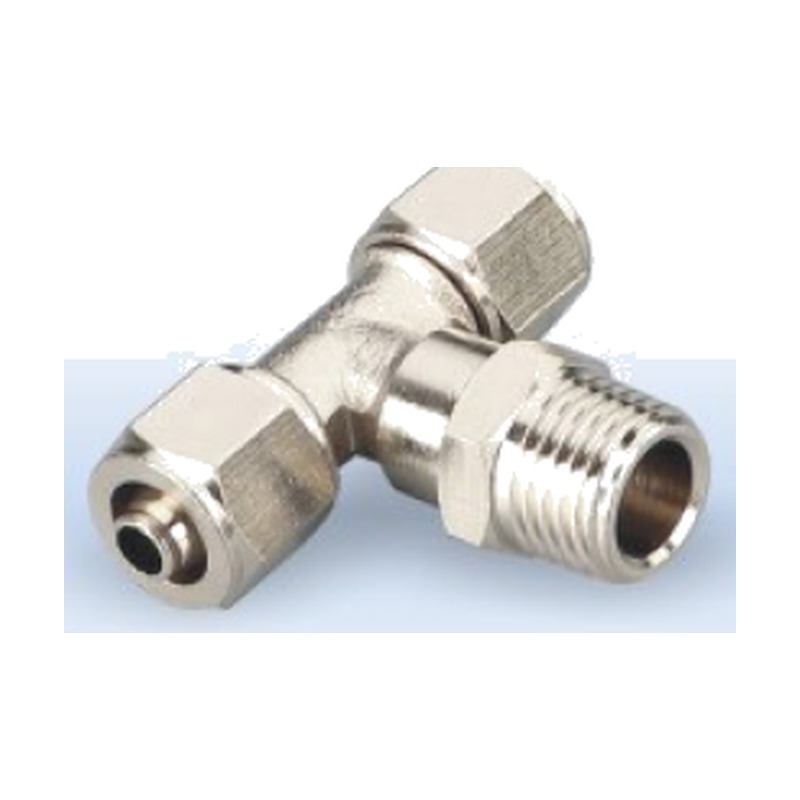

TK-PB фото 1
TK-PB чертёж
поставка 2–4 недели
Ключевые характеристики
Тип фитинга
Тройник (T-образный)
Тип соединения
Трубка-трубка + накидная гайка (быстрозажим)
Материал корпуса
Латунь (никелированная)
Материал цанги
Латунь
Материал уплотнения
FKM (Viton, фторкаучук)
Диаметр трубки
4, 6, 8, 10, 12, 14, 16 мм
Рабочая среда
Сжатый воздух / вода
Все характеристики →
от 276 ₽
Артикул: TK-PB-4-M5
✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

276 ₽

Назначение и конструкция

Серия TK-PB — быстросъёмные тройники Т-образной формы из латуни ЛС59-1 с никелированием. Геометрия тройника объединяет три канала под углом 90°: магистраль проходит насквозь, третий отвод направлен в сторону, что позволяет ответвлять линию без разрыва основного потока. Цанговый механизм фиксации удерживает трубку зубчатым кольцом, а уплотнение обеспечивает встроенное кольцо круглого сечения. Монтаж и демонтаж выполняются вручную, без инструмента: трубка вставляется до упора, для извлечения достаточно прижать освобождающее кольцо.

Материал и стойкость

Корпус и металлические элементы изготовлены из латуни ЛС59-1 с никелированием марок 304 либо 316. Такое исполнение исключает коррозию во влажных и моечных зонах, выдерживает регулярную дезинфекцию и пар, не выделяет загрязнений в среду.

Применение

Серия рассчитана на отрасли с повышенными требованиями к чистоте и коррозионной стойкости:

  • пищевая и молочная промышленность, линии розлива;
  • фармацевтика и производство косметики;
  • химические и нефтехимические установки;
  • морское и судовое оборудование, прибрежные объекты;
  • лаборатории и системы подготовки воды.

Технические границы

Рабочее давление — до 1 МПа, поддерживается работа на разрежение (вакуум). Диапазон рабочих температур от −20 до +150 °C. Транспортируемые среды — сжатый воздух, инертные газы, вода и нейтральные жидкости. При выборе среды учитывайте химическую совместимость уплотнения с конкретным реагентом.

Как подобрать типоразмер

Серия охватывает 27 типоразмеров. Сначала определите наружный диаметр трубки под цангу (4, 6, 8, 10, 12, 14 или 16 мм). Для тройников с резьбовым отводом выберите присоединительную резьбу: R1/8, R1/4, R3/8, R1/2 (коническая BSPT) либо M5x0.8. Для соединения трёх трубок без резьбы подбирайте исполнение трубка-трубка по диаметрам каналов. Если нужен подбор под существующую схему — направьте список позиций, инженер сформирует таблицу соответствия.

Ключевые характеристики

  • Материал: латунь ЛС59-1 с никелированием
  • Тип соединения: быстросъёмное цанговое, монтаж без инструмента
  • Диапазон диаметров цанги: 4-16 мм
  • Присоединительная резьба: R1/8-R1/2, M5x0.8
  • Макс. рабочее давление: 1 МПа
  • Диапазон температур: от -20 до +150 °C
  • Поддержка разрежения (вакуум)

Расшифровка артикула

Формат: TK-PB-{диаметр трубки}-{присоединение (резьба)}

  • TK-PB — серия
  • Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 14 / 16
  • Присоединение (резьба): R1/8 / R1/4 / R3/8 / R1/2 / R3/4 / M5

Пример: TK-PB-4-01

Категории: Цельнолатунный

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличиеСовместим с импортными
TK-PB-10-01Ø10 мм, R1/8483 ₽поставка 2–4 неделиSMC KQB2T10-01
TK-PB-10-02Ø10 мм, R1/4483 ₽поставка 2–4 неделиSMC KQB2T10-02
TK-PB-10-03Ø10 мм, R3/8495 ₽поставка 2–4 неделиSMC KQB2T10-03
TK-PB-10-04Ø10 мм, R1/2540 ₽поставка 2–4 неделиSMC KQB2T10-04
TK-PB-12-01Ø12 мм, R1/8627 ₽поставка 2–4 неделиSMC KQB2T12-01
TK-PB-12-02Ø12 мм, R1/4627 ₽поставка 2–4 неделиSMC KQB2T12-02
TK-PB-12-03Ø12 мм, R3/8627 ₽поставка 2–4 неделиSMC KQB2T12-03
TK-PB-12-04Ø12 мм, R1/2741 ₽поставка 2–4 неделиSMC KQB2T12-04
TK-PB-14-02Ø14 мм, R1/41 131 ₽поставка 2–4 неделиSMC KQB2T14-02
TK-PB-14-03Ø14 мм, R3/81 131 ₽поставка 2–4 неделиSMC KQB2T14-03
TK-PB-14-04Ø14 мм, R1/21 131 ₽поставка 2–4 неделиSMC KQB2T14-04
TK-PB-16-02Ø16 мм, R1/41 287 ₽поставка 2–4 неделиSMC KQB2T16-02
TK-PB-16-03Ø16 мм, R3/81 287 ₽поставка 2–4 неделиSMC KQB2T16-03
TK-PB-16-04Ø16 мм, R1/21 287 ₽поставка 2–4 неделиSMC KQB2T16-04
TK-PB-16-06Ø16 мм, R3/41 416 ₽поставка 2–4 неделиSMC KQB2T16-06
TK-PB-4-01Ø4 мм, R1/8276 ₽поставка 2–4 неделиSMC KQB2T4-01
TK-PB-4-02Ø4 мм, R1/4276 ₽поставка 2–4 неделиSMC KQB2T4-02
TK-PB-4-M5Ø4 мм, M5276 ₽поставка 2–4 неделиSMC KQB2T4-M5
TK-PB-6-01Ø6 мм, R1/8276 ₽поставка 2–4 неделиSMC KQB2T6-01
TK-PB-6-02Ø6 мм, R1/4288 ₽поставка 2–4 неделиSMC KQB2T6-02
TK-PB-6-03Ø6 мм, R3/8306 ₽поставка 2–4 неделиSMC KQB2T6-03
TK-PB-6-04Ø6 мм, R1/2339 ₽поставка 2–4 неделиSMC KQB2T6-04
TK-PB-6-M5Ø6 мм, M5276 ₽поставка 2–4 неделиSMC KQB2T6-M5
TK-PB-8-01Ø8 мм, R1/8345 ₽поставка 2–4 неделиSMC KQB2T8-01
TK-PB-8-02Ø8 мм, R1/4351 ₽поставка 2–4 неделиSMC KQB2T8-02
TK-PB-8-03Ø8 мм, R3/8369 ₽поставка 2–4 неделиSMC KQB2T8-03
TK-PB-8-04Ø8 мм, R1/2411 ₽поставка 2–4 неделиSMC KQB2T8-04

Замена SMC KQB2T10-01

Совместимый аналог — наш TK-PB-10-01, Ø10 мм, R1/8. Цена 483 ₽, поставка 2–4 недели.

Замена SMC KQB2T10-02

Совместимый аналог — наш TK-PB-10-02, Ø10 мм, R1/4. Цена 483 ₽, поставка 2–4 недели.

Замена SMC KQB2T10-03

Совместимый аналог — наш TK-PB-10-03, Ø10 мм, R3/8. Цена 495 ₽, поставка 2–4 недели.

Замена SMC KQB2T10-04

Совместимый аналог — наш TK-PB-10-04, Ø10 мм, R1/2. Цена 540 ₽, поставка 2–4 недели.

Замена SMC KQB2T12-01

Совместимый аналог — наш TK-PB-12-01, Ø12 мм, R1/8. Цена 627 ₽, поставка 2–4 недели.

Замена SMC KQB2T12-02

Совместимый аналог — наш TK-PB-12-02, Ø12 мм, R1/4. Цена 627 ₽, поставка 2–4 недели.

Соответствие функциональное: совпадают присоединительные размеры и назначение. Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — TK-PB −15 % до 31 августапоставка 2–4 недели
Цена за штуку, ₽. В серии 27 типоразмеров. Цены обновляются автоматически из складского реестра.
Ø трубки, ммR1/8R1/4R3/8R1/2
Ø трубки ↓присоединительная резьба
4276276——
6276288306339
8345351369411
10483483495540
12627627627741
14—1 1311 1311 131
16—1 2871 2871 287
Редкие присоединения, по одному-двум диаметрам: M5 (2), R3/4 (1) — цена по запросу.
Выбрать типоразмер и заказатьПрислать артикул на подбор

Другие серии в разделе «Цельнолатунный»

Фитинг цельнолатунный быстрозажимной TK-PD (тройник переходной)от 276 ₽Фитинг цельнолатунный быстрозажимной TK-PE (тройник Т)от 282 ₽Фитинг цельнолатунный быстрозажимной TK-PEG (тройник переходной)от 348 ₽
Весь раздел — 66 позиций →

Каким импортным обозначениям соответствует TK-PB

Таблицы соответствий: чужое обозначение, наш артикул того же типоразмера, цена и срок.

С этим товаром берут

ПневмотрубкиПневмоцилиндрыДроссели

Частые вопросы

Из чего сделана цанга — какой материал?

По серии: цельнолатунные, нержавеющие или пластиковые (корпус PBT с металлической цангой). Латунь — общепром, нержавейка — агрессивные среды и пищевое, пластик — лёгкий и недорогой. Материал указан в карточке, берите под свою среду.

Какая резьба у фитинга?

Две системы: R — коническая (BSPT), G — цилиндрическая (BSPP). Взаимозаменяемы не всегда: коническая уплотняется по резьбе, цилиндрическая — по торцу или кольцу. Резьба указана в карточке — берите как у исходного.

Для какой трубки подходит фитинг?

Цанговый фитинг подбирается по наружному диаметру трубки — 4, 6, 8, 10, 12 мм и так далее. В коробочных сериях второе число часто и есть размер трубки, а не резьба. Сверяйте наружный Ø трубки, а не внутренний.

Что значит цанговый фитинг?

Трубка вставляется в фитинг без инструмента и держится цангой, снимается нажатием кольца. Это быстрый монтаж и повторное подключение без потери герметичности.

Как подобрать замену импортному фитингу?

По трём признакам: форма (прямой, угловой, тройник, быстросъём), присоединительная резьба и размер трубки. Форма важнее имени серии — по названию в разных брендах легко ошибиться.
