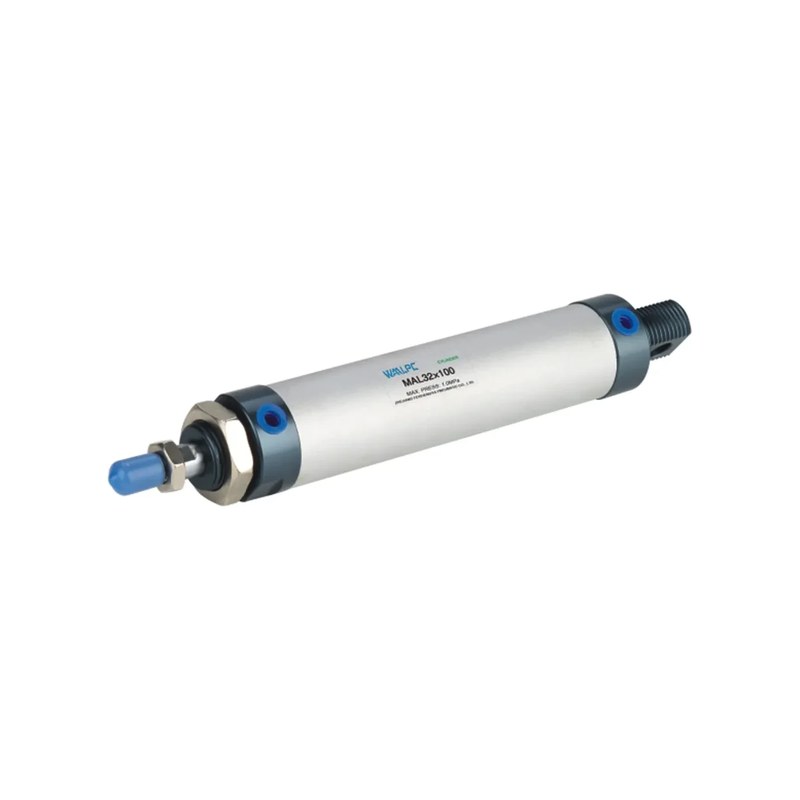

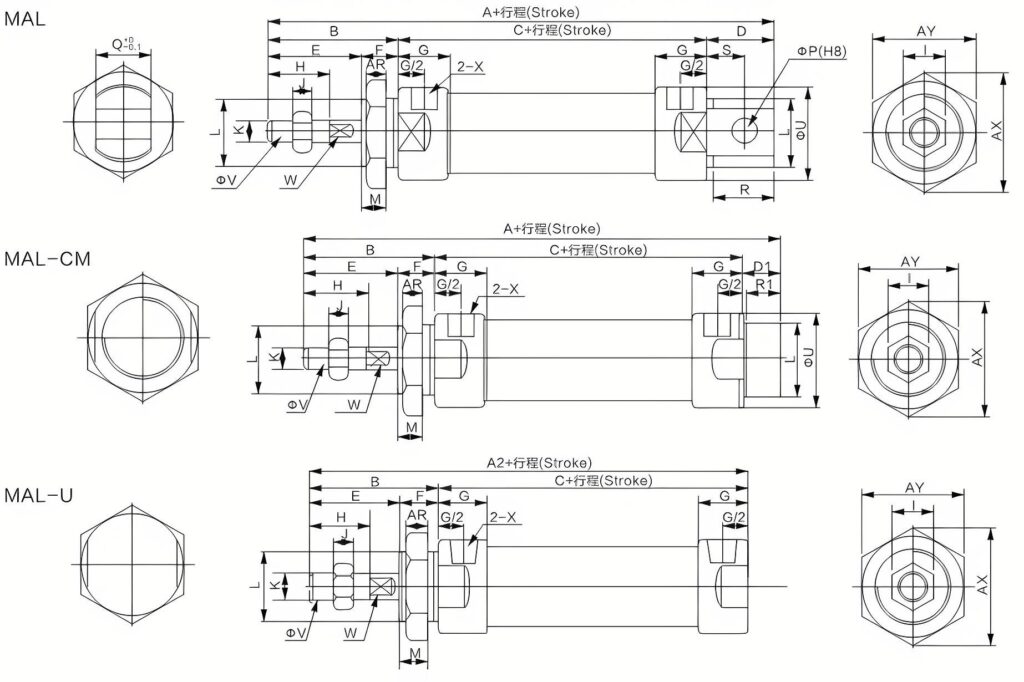

Пневмоцилиндр круглый MAL — алюминиевый корпус, ISO 6432

Серия WAALPC MAL — компактные мини-пневмоцилиндры с круглым алюминиевым корпусом и магнитным поршнем. Монтажная схема совместима с ISO 6432. Двустороннего действия, с амортизирующим демпфированием на концах хода (CA). Применяются в задачах базовой автоматизации, где требуется простой и недорогой привод с возможностью установки геркона или магниторезистивного датчика.

Конструкция

• Гильза: алюминиевый сплав с анодированной внутренней поверхностью — снижает трение и увеличивает ресурс уплотнений.
• Поршень: с встроенным постоянным магнитом для бесконтактных датчиков положения (геркон, магниторезистивный).
• Шток: сталь 45 с твердохромированным покрытием толщиной 20 мкм — стойкость к коррозии и износу.
• Уплотнения: NBR (нитрильная резина) — стандарт для сжатого воздуха общего назначения.
• Демпфирование CA: эластомерные кольца на концах хода — базовая защита от ударной нагрузки, без регулировки.
• Крепёж: резьбовые отверстия в передней и задней крышках под фланец, проушину или цапфу.

Технические данные

• Тип действия: двустороннего действия, с возвратной пружиной не выпускается.
• Диаметр поршня: Ø20, Ø25, Ø32 мм.
• Ход поршня: 25, 50, 100, 150 мм (фиксированные ряды под каждый диаметр).
• Рабочее давление: 0.15-1.0 МПа (1.5-10 бар).
• Испытательное давление: 1.5 МПа.
• Рабочая среда: сжатый воздух, фильтрация 40 мкм, смазка не требуется (опционально для увеличения ресурса).
• Температура: -5…+60 °C.
• Скорость поршня: 50-800 мм/с (для ходов 150 мм — не более 300 мм/с).
• Подвод воздуха: G1/8″ (Ø20/25), G1/4″ (Ø32).
• Магнитный поршень: да, под все стандартные датчики геркон/магниторезистивные с креплением на гильзу.

Применение

• Упаковка и маркировка. Прижим этикеток, выталкивание изделий, простые операции толкания/тяги. Расчётное усилие Ø20 = 188 Н при 6 бар, Ø32 = 483 Н — покрывает большинство задач сборочной линии.
• Базовая автоматизация. Стенды сборки, pick & place малых деталей, лабораторное оборудование, бытовая техника промышленного класса.
• Приводы арматуры. Открытие/закрытие шаровых кранов G1/4″–G3/8″ в небольших технологических линиях, пневмоприводы заслонок.
• Учебные стенды. Самый экономичный вариант пневмоцилиндра ISO 6432 для отработки циклов и обучения операторов.

Поставка

Все 12 модификаций серии MAL (Ø20/25/32 × ход 25/50/100/150) есть в наличии. Документы ГТД и сертификаты ЕАЭС предоставляются вместе с накладной. Бесплатная курьерская доставка по Москве при заказе от 30 000 ₽; по России — транспортными компаниями (СДЭК, ПЭК, Деловые Линии, Байкал-Сервис). Срок отгрузки: 24 ч (со склада в Москве).

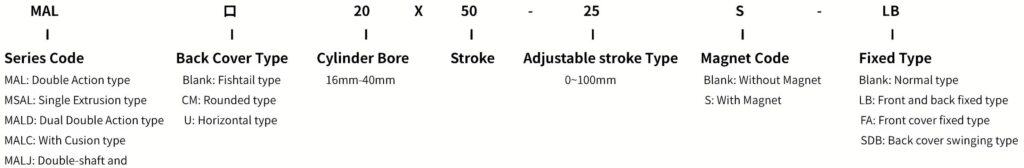

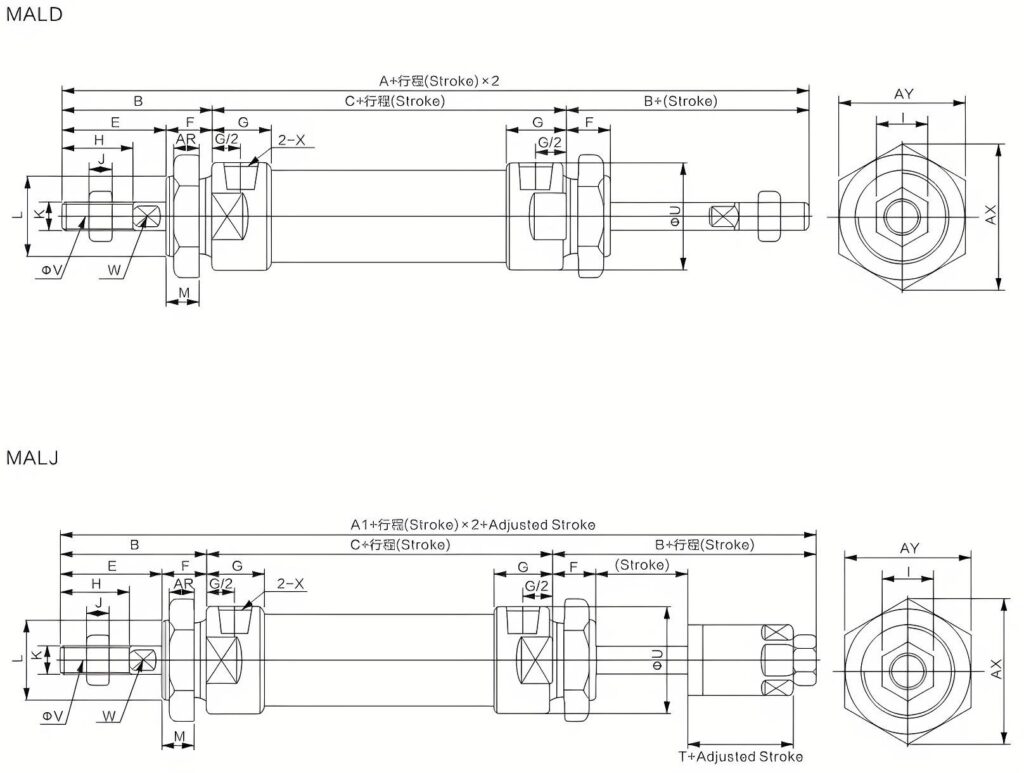

Расшифровка артикула

Формат: MAL-{типоразмер}-{ход}-{damping}

• MAL — серия
• Типоразмер: 16 / 20 / 25 / 32 / 40
• Ход: 25 / 50 / 75 / 80 / 100 / 125 / 150 / 175 / 200 / 250 / 300 / 350
