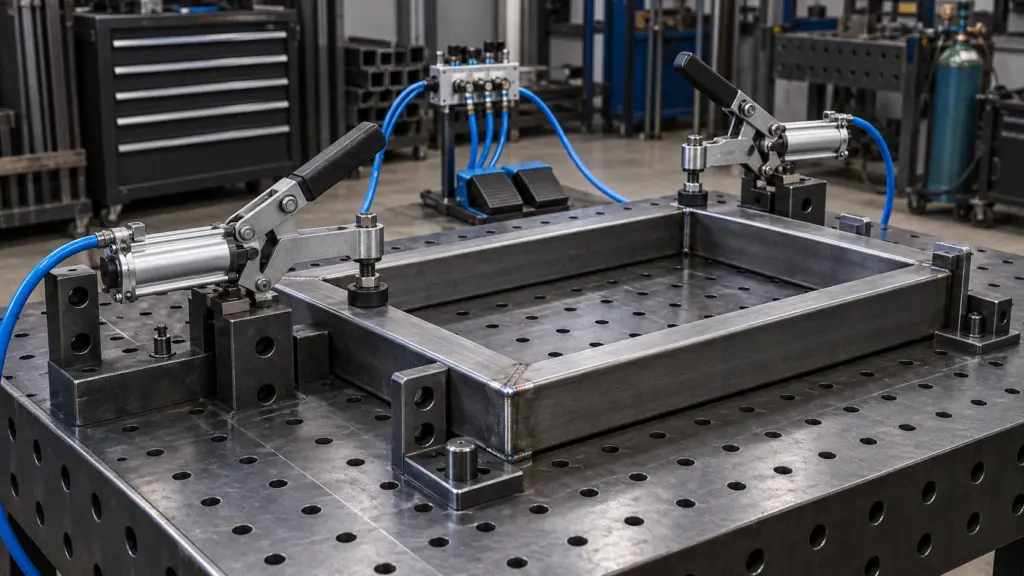

Сварочный стол с пневмоприжимами своими руками

Краткий ответ

Сварочный стол своими руками — это рама с перфорированной столешницей и заземлённым контуром, на которой деталь фиксируют перед прихваткой шва. Винтовой прижим или струбцина держат деталь, но требуют свободной руки и каждый раз зажимаются с разным усилием. Пневматический прижим решает это: нажали педаль — деталь зафиксирована ровно тем же усилием, что и на предыдущей детали, а руки свободны для горелки и присадки.

Усилие фиксации считают от толщины листа и длины шва: для тонколистового металла обычно нужно 500-2 000 Н на точку прижима. Цилиндр Ø25 мм при рабочем давлении 0,6 МПа с потерями 10 % (допущение) даёт напрямую только 265 Н — этого мало, поэтому прижим для сварочного стола почти всегда рычажный: шток на длинном плече, лапка на коротком, усилие растёт во столько же раз, во сколько падает ход лапки. Дальше в статье — вывод усилия, рычаг с учётом потерь, пневмосхема параллельного зажима педалью, безопасность при пропаже воздуха и спецификация.

Из чего варят сварочный стол: рама, столешница, заземление

Сварочный стол своими руками собирают из трёх узлов: рамы, столешницы и контура заземления. Раму варят из стального швеллера или профильной трубы 40×40-60×60 мм — она должна держать вес детали и усилие прижимов без прогиба, а не просто стоять на ножках. Ножки делают регулируемыми по высоте (винтовая опора или подпятник) — пол в мастерской редко бывает идеально ровным, а перекошенный стол уводит геометрию детали ещё до первого прихвата.

Столешницу чаще делают перфорированной — лист 8-12 мм с сеткой отверстий или резьбовых втулок под фиксаторы и прижимы (система на манер Siegmund/Fixtureworks, но металл и разметку варят сами). Перфорация даёт свободу: прижим или упор переставляют в любую точку сетки под конкретную деталь, а не привязываются к одному фиксированному месту, как на сплошном листе.

Заземление — отдельный контур, а не формальность. Сварочный ток должен уходить в землю через заземляющий зажим прямо на детали или на столешнице рядом со швом, и никогда — через пневмоарматуру или раму под цилиндром: если обратный ток случайно находит путь через шток или направляющую прижима, точка контакта нагревается и на металле остаётся питтинг — тот же эффект, что при сварке электродом. Это разбирается подробнее в разделе про брызги и температуру ниже.

Зачем на сварочном столе пневматический прижим, а не струбцина

Винтовой прижим и струбцина держат деталь, но требуют свободную руку на каждый зажим и каждый раз затягиваются на глаз — усилие от детали к детали гуляет, а на длинном шве сварщик переставляет струбцину по ходу прихватки, теряя темп. Пневматический прижим для сварочного стола убирает обе проблемы: усилие задаёт цилиндр и давление в сети, оно повторяется от детали к детали без участия оператора, а управление педалью держит обе руки на горелке и присадочном материале.

Разница особенно заметна на серии одинаковых деталей: партия из 20 одинаковых уголков под прихватку с ручными струбцинами — это 20 раз «на глаз», партия с пневмоприжимом и кондуктором (раздел ниже) — 20 раз одно и то же нажатие педали.

Усилие прижима для сварочного стола: сколько нужно для фиксации детали

Усилие прижима должно удержать деталь от смещения и от раскрытия зазора шва, пока металл остывает и стягивается при кристаллизации сварочной ванны. Точной формулы «от толщины и длины шва к ньютонам» мы не нашли ни в ГОСТ, ни в ISO — ниже допущение автора по практике сборки сварочных фикстур: для листового металла толщиной 1-6 мм и типовой длины прихватки 50-200 мм на точку прижима закладывают 500-2 000 Н. Тонкий короткий шов ближе к нижней границе, толстый лист с длинным сплошным швом — к верхней.

Возьмём практический случай: лист стали 2-3 мм, прихватка шва длиной около 150 мм. Для такой детали закладываем усилие фиксации ≈700 Н на точку — среднее по нижней трети диапазона, с запасом на то, что зазор шва не разойдётся при усадке металла.

Оговорка по методике. Диапазон 500-2 000 Н — ориентир автора, а не норма и не проверенное значение: стандарта, привязывающего усилие прижима к толщине и длине шва, мы не нашли. Для ответственной конструкции проверяйте усилие пробной прихваткой на образце того же металла и толщины, а не только расчётом.

Выбор цилиндра: короткий ход и компактный корпус

Усилие цилиндра считают как силу давления за вычетом потерь: F = p·A − R. Потери на трение уплотнений и утечки принимаем ≈10 % (допущение автора), то есть R = 0,1·p·A:

F = P × A × η

• P — рабочее давление, МПа (0,6 МПа = 6 бар — типовая сеть цеха; у серии SDA по карточке максимум 0,9 МПа)
• A — площадь поршня, мм² (A = π×(D/2)²)
• η — КПД цилиндра, 0,9 (допущение: потери на трение и утечки ≈10 %)
• F — усилие, Н

Для прижима на сварочном столе цилиндр берут компактный: серия SDA по карточке — тонкий цилиндр, длина примерно на 50 % меньше стандартного цилиндра ISO 15552 того же диаметра (в карточке серии — «ISO 21287-совместимые, AirTAC-формат»). На тесной раме сварочного стола, где рядом уже стоит столешница и заземляющий контур, это часто решает, влезет ли прижим вообще. Уплотнения серии — NBR, температура окружающей среды по карточке −5…+70 °C (это температура среды, а не защита от брызг — см. ниже).

Длина хода определяется рычагом: ход лапки = ход штока × L₂/L₁. При рычаге 3:1 лапка проходит втрое меньше штока — чтобы лапка поднималась над деталью на 10 мм, шток должен ходить 30 мм. Поэтому берём SDA-25-30-P-A (Ø25 мм, ход 30 мм, магнитное кольцо под датчик; датчик в комплект не входит). При 0,6 МПа и η = 0,9 он даёт напрямую:

F = 0,6 × 490,9 × 0,9 = 265,1 Н

Это меньше требуемых 700 Н почти в три раза — прямой прижим таким цилиндром деталь не удержит. Следующий раздел разбирает, как рычаг закрывает разрыв.

Рычажный прижим против прямого — выигрыш плеча

Рычаг качается на оси: шток давит на конец длинного плеча L₁, лапка стоит на конце короткого плеча L₂. Моменты вокруг оси равны, поэтому выигрыш в усилии равен отношению длин плеч — как у гвоздодёра:

F_прижима = F_цилиндра × (L₁ / L₂) × η_рычага

Здесь L₁ — плечо от оси качения до штока, L₂ — от оси до прижимной лапки, η_рычага — потери в шарнирах (допущение 0,9). Плата за усиление — ход: лапка проходит путь в L₁/L₂ раз меньше штока. Если поставить плечи наоборот (шток у оси, лапка на дальнем конце), усилие на лапке упадёт во столько же раз.

Схема	Усилие в точке прижима (Ø25, 0,6 МПа, η=0,9, η рычага=0,9)	Ход штока при ходе лапки 10 мм	Хватает на 700 Н?
Прямой прижим	265 Н	10 мм	нет, дефицит 435 Н
Рычаг 2:1	477 Н	20 мм	нет, дефицит 223 Н
Рычаг 3:1	716 Н	30 мм	формально да, запас ≈2 % — впритык
Рычаг 4:1	954 Н	40 мм	да, запас ≈36 %

Рычаг 3:1 на цилиндре Ø25 после потерь в шарнирах даёт ≈716 Н против требуемых 700 Н — запас около 2 %, на практике его нет. Для реального запаса берут рычаг 4:1 (SDA-25-40-P-A, ход лапки те же 10 мм) либо цилиндр большего диаметра: прямой Ø40 (F = 0,6×1 256,6×0,9 = 679 Н) почти закрывает 700 Н без рычага, а рычаг 2:1 на Ø40 даёт ≈1 222 Н, но такой цилиндр занимает больше места и стоит дороже. Дальше по тексту пример — рычаг 3:1 с ходом 30 мм; при рычаге 4:1 замените цилиндр на SDA-25-40-P-A.

Педаль и параллельный зажим нескольких точек одним распределителем

Управление педалью — стандартное решение для сварочного стола: педаль FV320 (3/2, нормально закрытая, пружинный возврат, порт G1/4) стоит на полу и подаёт пилотный сигнал на главный распределитель, руки остаются на горелке и присадке. Педаль сама не гонит полный расход воздуха в цилиндры — она только переключает пилотную линию, а расход берёт на себя пневмоуправляемый распределитель 4A210-06 (5/2, моностабильный, пружинный возврат, порты G1/8): нажали педаль — распределитель переключился и подал воздух в прижимы; отпустили — пружина вернула золотник, прижимы разжались. Резьбу порта управления 4A210 в карточке серии не указана — сверьте по паспорту.

Это значит, что прижим держит только пока педаль нажата: оператор стоит с ногой на педали всё время прихватки. Это осознанный выбор в пользу безопасности рук (отпустил педаль — прижим открылся), но утомительный на длинных прихватках. Бистабильный распределитель, который держит положение после отпускания педали, снимает нагрузку с ноги, но при возврате воздуха после аварии остаётся в положении «зажато» и захлопнет лапки на руке — подробности в разделе про безопасность.

Когда деталь держат в нескольких точках (два прижима по обе стороны шва — самый частый случай), воздух от одного распределителя разводят тройниками на параллельные ветки. Давление в статически связанных ветках одинаковое — следствие закона Паскаля для газа в сообщающихся полостях, а не особое свойство схемы.

А вот скорость подхода лапки в каждой ветке зависит от того, что стоит в ветке. На схеме ниже дроссели с обратным клапаном (поз. 6 и 7) стоят на общих линиях у распределителя — один на линию прижима, второй на линию отвода: они задают скорость обоих прижимов сразу и не выравнивают разницу между ними. Если требуется разная скорость у разных точек, дроссели ставят на каждый цилиндр отдельно. Дроссель JSC6-01 с обратным клапаном включают так, чтобы он дросселировал выпуск из цилиндра (направление — по стрелке на корпусе, проверьте по паспорту): противодавление в выходящей полости гасит скорость на всём такте, и лапка подходит к детали плавно. Без дросселя цилиндр разгоняется входным давлением на полный ход и бьёт лапкой по детали или по столешнице — типичная ошибка сборки.

Кондуктор — повторяемая геометрия от детали к детали

Прижим фиксирует деталь по усилию, но не по геометрии — сам по себе он не гарантирует, что деталь легла на столешницу в том же месте, что и предыдущая. Эту задачу решает кондуктор: набор упоров, штифтов или направляющих уголков, закреплённых на перфорированной столешнице по разметке. Деталь заводят до упора в кондуктор, и только затем включают прижим — тогда каждая деталь партии встаёт на одно и то же место с одним и тем же усилием, а не «куда легла».

Для серии одинаковых деталей кондуктор экономит больше времени, чем сам пневмопривод: без него сварщик каждый раз выверяет положение по риске или на глаз, с ним — просто задвигает деталь в угол между упорами. Кондуктор не входит в спецификацию пневматики ниже — это сварная или болтовая оснастка под конкретную деталь, металл и крепёж которой считают отдельно под геометрию.

Брызги и температура: где ставить цилиндр относительно шва

У сварочного стола, в отличие от обычного зажимного приспособления, рядом с прижимом работает дуга — а значит, брызги расплавленного металла и излучаемое тепло. Уплотнения серии SDA — NBR, температура окружающей среды по карточке −5…+70 °C: это температура среды вокруг корпуса, а не защита от прямого попадания капли металла на шток или на уплотнение.

Капля брызг горячая точечно и ненадолго, но попав на шток, она может прожечь риску, а риска на штоке режет уплотнение при каждом ходе — отказ наступает не от нагрева всего цилиндра, а от механического повреждения в одной точке. Полиуретановая трубка ПУ от капель металла тоже не защищена: её прокладывают вне зоны брызг или закрывают.

Отсюда правила размещения. Первое — цилиндр прижима ставят не на прямой линии от дуги, а в стороне или под столешницей, так что рычаг (раздел выше) выносит лапку к шву, а корпус цилиндра и шток остаются вне зоны разлёта брызг. Второе — шток закрывают защитным чехлом (гармошка на металлическом каркасе); чехол ставят как отдельную деталь — в каталоге WAALPC для SDA чехла нет. Лапку и ось рычага делают из стали, а не из пластика.

Заземление сварочного контура — отдельная тема: обратный ток не должен идти через цилиндр или его крепёж, только напрямую с детали или столешницы. Корпус SDA — алюминий, через него ток идти не должен: изоляцию цилиндра от рамы проверяют мультиметром.

Безопасность: пропажа воздуха, зона рук, педаль, шум

• Пропажа воздуха. Цилиндр SDA двустороннего действия без пружины: без воздуха усилие зажима исчезает, деталь остаётся под собственным весом и может сместиться или упасть — сварку сразу прекращают. Пневмозамки на схеме (поз. 10, 11) удерживают давление в камерах, но воздух уходит через внутренние неплотности, поэтому гарантированного времени удержания нет; замок — не механический фиксатор. Снимать деталь можно только после сброса камер узлами сброса (поз. 12, 13).
• Возврат воздуха. При возврате давления моностабильный распределитель остаётся в положении «отпущено» — прижимы сами не закроются, пока не нажата педаль. Поэтому перед открытием крана ввода педаль должна быть свободна, а руки — вне зоны лапок; плавный пуск (поз. 2) смягчает первый удар. Бистабильный распределитель после аварии может оказаться в положении «зажато» и захлопнуть лапки без команды — на сварочном столе его берут только с отдельной командой сброса в исходное положение при пуске.
• Пропажа напряжения. В пневмоприводе стола электрики нет; сварочный аппарат — отдельный контур и на прижимы не влияет.
• Зона рук. Лапка на рычаге давит с усилием порядка 700-950 Н — палец между лапкой и деталью получит травму. Рычаг и зону лапки закрывают ограждением или ограничивают ход до безопасного зазора; минимальные зазоры против защемления — по ISO 13854 (по памяти, не сверено). Руки при зажиме держат вне зоны лапки; скорость подхода ограничивают дросселями.
• Педаль. Педаль закрывают скобой от случайного нажатия — иначе прижимы закроются на руке. В карточке FV320 защитная скоба не заявлена — ограждение педали изготавливают отдельно.
• Шум и пыль. Сброс воздуха на выпуске — короткие импульсы шума: глушители PSLB на выхлопные порты распределителя, при необходимости — защита слуха. Сварочный дым и шлифовальная пыль оседают на штоке — защитный чехол и фильтр воздуха у входа.
• Пусковая изоляция. Кран ввода с проушиной под замок и узлы сброса нужны, чтобы обслуживать стол без остаточного давления; по карточке серии HSV проушина и сброс воздуха за краном не указаны — уточняйте у изготовителя.

Спецификация прижима для сварочного стола

Комплект пневматики на две точки прижима (деталь держат с двух сторон шва), рычаг 3:1, ход цилиндра 30 мм (ход лапки 10 мм). Смета — только приводная часть и обвязка; кран ввода, плавный пуск, фильтр-регулятор, пневмозамки и узлы сброса со схемы сюда не включены (порты зависят от вашей магистрали, а у SDA-25 порты M5 — замки серии PCV в каталоге на резьбе G1/8 и выше, нужны переходники). Каждый артикул ведёт на карточку, цены — реестр. Резьбу выхлопных портов 4A210-06 и порта управления сверьте по паспорту.

Компонент	Артикул	Кол-во	Цена
Пневмоцилиндр компактный Ø25, ход 30 мм, магнитный поршень, порты M5 — 265 Н напрямую, ≈716 Н на рычаге 3:1	SDA-25-30-P-A	2	1 020 ₽
Распределитель 5/2 пневмоуправляемый, моностабильный, пружинный возврат, G1/8	4A210-06	1	640 ₽
Педаль 3/2 НЗ, G1/4 — пилотный пуск, руки свободны для горелки	FV320	1	1 350 ₽
Дроссель с обратным клапаном Ø6, G1/8 — на порты A и B распределителя, гасит удар лапки	JSC6-01	2	90 ₽
Глушитель G1/8 на выхлопные порты распределителя	PSLB-01	2	20 ₽
Тройник цанговый Ø6 — линии прижима и отвода на два цилиндра, питание педали	PEG06-6	3	33 ₽
Фитинг прямой цанговый Ø6, M5 — в порты цилиндров	PC06-M5	4	42 ₽
Фитинг прямой цанговый Ø6, G1/8 — подвод воздуха к распределителю	POC06-01	1	48 ₽
Фитинг прямой цанговый Ø6, G1/4 — порты педали	PC06-02	2	50 ₽
Трубка полиуретановая Ø6×4, за метр	PU0640	10 м	20 ₽

Сумма строк по ценам реестра на 20.09.2026 — ≈4 865 ₽ (цены меняются, сверяйте по карточкам). Каждая дополнительная точка прижима — ещё цилиндр SDA-25-30-P-A, два фитинга PC06-M5 и часть тройника — добавляет ≈1 140 ₽. В смету не входят рама, столешница, кондуктор, рычаги, защитные чехлы, ограждения и заземляющий контур — это сварная конструкция под конкретную мастерскую. Компрессор и фильтр-регулятор не включены: короткие импульсы прижима не требуют отдельного расчёта ресивера, но чистый и сухой воздух (у SDA по карточке — фильтрация 40 мкм) нужен любому цилиндру.

Типичные ошибки сборки сварочного стола с пневмоприжимом

Прижимают к тонкому листу самой столешницы, а не к жёсткой раме. Перфорированная столешница держит крепёж прижима, но лист 8-12 мм под сосредоточенным усилием 700-950 Н на малой площади опоры может прогибаться и «садиться» в точке крепления. Опору прижима крепят к раме или к усиленному месту столешницы, а не к произвольной точке перфорации.

Перекос рычага без направляющей. Если шток цилиндра принимает боковую нагрузку напрямую — от неточной подачи детали или от рычажного механизма — уплотнение изнашивается быстрее. Шток соединяют с рычагом шарнирно (вилка, палец), а не жёстко. Ресурс в неделях или месяцах не приводим: данных нет.

Ставят дроссели на подачу, а не на выпуск, или не ставят вовсе. Без дросселя на выпуске цилиндр разгоняется на полный ход входным давлением и лапка бьёт по детали или по столешнице — это не только риск для тонкого листа, но и разбитая геометрия кондуктора со временем.

Рычаг собран наоборот. Шток у оси, лапка на дальнем конце — усилие на лапке падает во столько же раз, во сколько должно было вырасти; проверяйте, что шток стоит на длинном плече.

Заземляют сварочный аппарат на раму рядом с цилиндром. Обратный сварочный ток, пошедший через резьбовые и подвижные соединения прижима, повреждает контактные точки питтингом — заземляющий зажим ставят на деталь или столешницу у шва, никогда на пневмоарматуру.

Берут бистабильный распределитель без команды сброса при пуске. Он запоминает положение: после пропажи и возврата воздуха лапки могут захлопнуться без команды. Моностабильный распределитель с пружинным возвратом после аварии остаётся в положении «отпущено» — цена вопроса: прижим держит, пока педаль нажата.

Вопросы и ответы

Хватит ли прямого пневмоцилиндра для прижима детали под сварку, без рычага?

Часто нет. Компактный цилиндр Ø25 мм при 0,6 МПа даёт напрямую только 265 Н, а типовая фиксация листа 2-3 мм по допущению статьи требует около 700 Н. Либо ставят рычаг 3:1 (≈716 Н после потерь в шарнирах, впритык) или 4:1 (≈954 Н), либо берут цилиндр большего диаметра — Ø40 мм даёт 679 Н напрямую, но занимает больше места.

Почему у прижимного цилиндра должен быть короткий ход?

Прижиму нужно только выбрать зазор до детали и создать усилие. Но при рычаге ход лапки в L₁/L₂ раз меньше хода штока: для 10 мм хода лапки при рычаге 3:1 нужен ход штока 30 мм. Компактный цилиндр SDA по карточке примерно на 50 % короче стандартного цилиндра ISO 15552 того же диаметра — на тесной раме это часто решающий фактор.

Не расплавит ли шток цилиндра брызгами металла при сварке?

Прямое попадание капли способно прожечь риску на штоке, а не просто нагреть уплотнение — диапазон окружающей температуры (по карточке SDA −5…+70 °C) тут не защита. Решение — расположение: цилиндр ставят в стороне от линии дуги (рычаг выносит лапку к шву) и закрывают шток защитным чехлом.

Почему давление в двух параллельных прижимах одинаковое, а скорость подхода — нет?

Давление в статически связанных ветках равно по закону Паскаля независимо от схемы. Скорость подхода лапки определяют дроссели: общий дроссель на линии задаёт скорость обоих прижимов вместе, дроссель на каждом цилиндре — каждого отдельно; при разной настройке один прижим долетит до детали раньше другого.

Что будет с зажимом при пропаже воздуха?

Цилиндр SDA двустороннего действия и пружины не имеет: без воздуха усилие зажима исчезает, деталь может сместиться. Пневмозамки удерживают давление в камерах ограниченное время из-за внутренних утечек, поэтому механическим фиксатором не считаются. При возврате воздуха моностабильный распределитель остаётся в положении «отпущено».

Нужен ли кондуктор, если деталь и так лежит на столешнице?

Для одной детали — не обязательно. Для партии одинаковых деталей кондуктор (упоры и штифты на перфорации) экономит время сильнее самого пневмопривода: без него положение каждой детали выверяют заново, с ним — просто задвигают в упор.

Сколько стоит собрать сварочный стол с пневмоприжимом своими руками?

Пневматическая часть на две точки прижима — ≈4 865 ₽ по спецификации выше (сумма строк по ценам реестра на 20.09.2026), каждая дополнительная точка — около 1 140 ₽. Рама, перфорированная столешница, рычаги, кондуктор, ограждения и заземляющий контур — отдельная статья расходов.
