Фитинг нерж. SS-PV (L-угольник трубка-трубка)

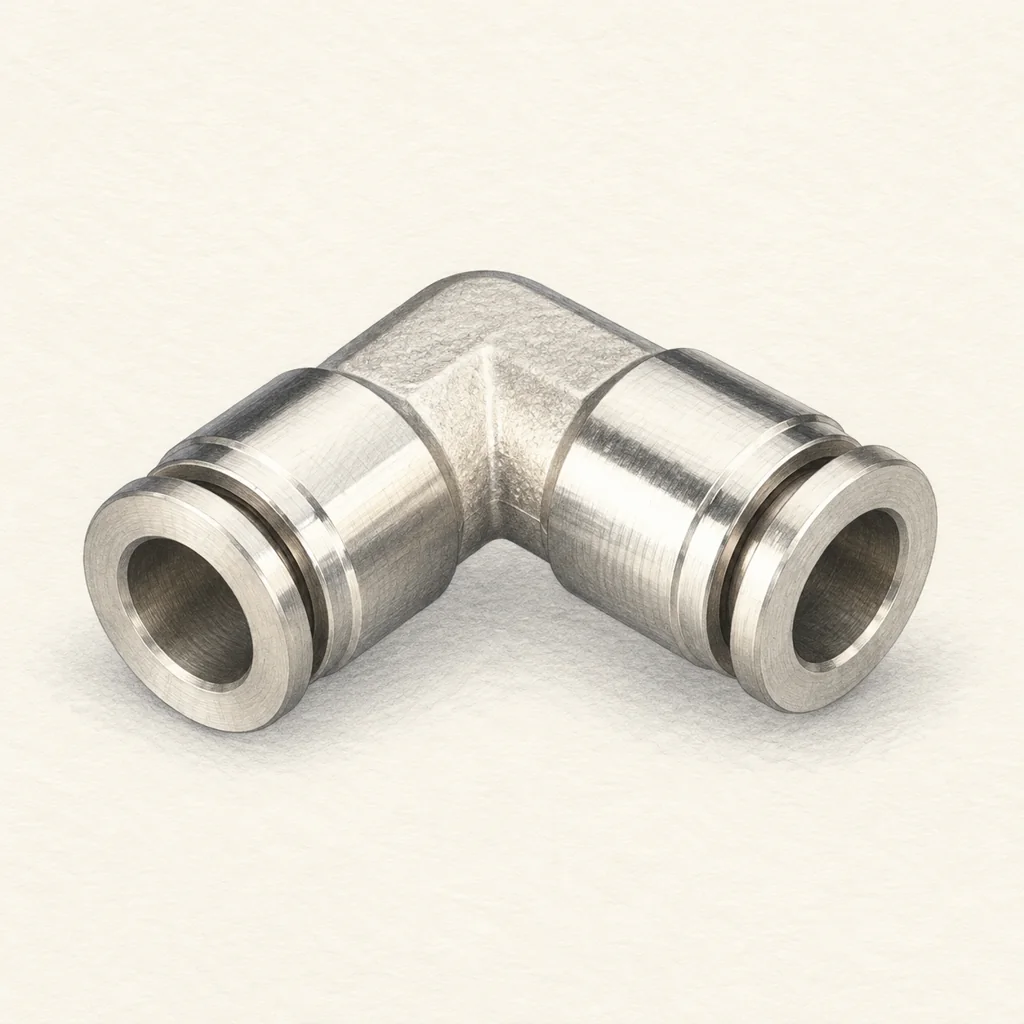

Угловой цанговый фитинг SS-PV для соединения двух трубок под 90°. Корпус из нержавеющей стали: коррозионная стойкость для пищевых, фармацевтических, химических и морских сред. Цанга 4–16 мм.
Артикул: SS-PV-16
8 (800) 350-01-08 · бесплатно по РФ · Telegram
Назначение и конструкция
Серия SS-PV — угловые цанговые фитинги (L-образные, трубка–трубка) для соединения двух пневматических трубок под углом 90° без применения инструмента. Трубка фиксируется цанговым механизмом: при вставке зажимные лепестки удерживают её за внешнюю поверхность, уплотнение обеспечивает встроенное кольцо. Демонтаж — нажатием на цангу, без повреждения трубки. Угловая геометрия позволяет менять направление магистрали в стеснённом пространстве и снижать монтажную высоту узла.
Материал и стойкость
Все элементы корпуса изготовлены из нержавеющей стали. Это обеспечивает высокую коррозионную стойкость к влаге, моющим растворам, агрессивным средам и солевому туману. Поверхности пригодны для регулярной санитарной обработки.
Применение
- Пищевая и молочная промышленность, линии розлива;
- Фармацевтика и производство косметики, чистые помещения;
- Химические и водоподготовительные установки;
- Морское и портовое оборудование, среды с повышенной влажностью;
- Лабораторные и аналитические стенды.
Технические границы
Рабочее давление — до 1,0 МПа, диапазон температур не заявлен производителем — уточняйте у наших инженеров (зависит от типа трубки и уплотнения). Рабочая среда — сжатый воздух, нейтральные газы, вода и совместимые жидкости. Фактические границы для конкретного типоразмера уточняются при подборе.
Как подобрать типоразмер
В серии шесть типоразмеров по наружному диаметру цанги: 4, 6, 8, 10, 12 и 16 мм. Соединение трубка-трубка одинакового диаметра. Выбор ведётся по наружному диаметру применяемых трубок с обеих сторон. Если требуется переход между разными диаметрами, оставьте список применяемых трубок — инженер подберёт совместимое решение из смежных серий.
Ключевые характеристики
- Материал: нержавеющая сталь
- Тип соединения: цанговое, трубка-трубка
- Геометрия: угольник L-образный, 90°
- Диапазон диаметров цанги: 4–16 мм
- Присоединение: без резьбы (трубка-трубка)
- Макс. рабочее давление: 1,0 МПа
- Диапазон температур: не заявлен производителем
Под какие диаметры трубки есть исполнения серии SS-PV?
Ряд закрывает наружные диаметры трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 16 мм — всего 6 исполнений. Диаметр берут по наружному размеру трубки, а не по внутреннему: цанга держит за наружную поверхность, и трубка с тем же внутренним каналом, но другой стенкой, в тот же штуцер не сядет. Диаметр трубки стоит в обозначении исполнения первым числом; присоединение к оборудованию смотрят в характеристиках выбранного исполнения.
Совместимость с импортными аналогами
Совместимый аналог — Aignep 60130-6 — отличие: у Aignep SWIFTFIT резьба универсальная (R и G одним штуцером), у нашего — резьба по исполнению карточки; Camozzi X6550-4 — отличие: корпус у оригинала из нержавеющей стали AISI 316L; E.MC SPV04S1 — отличие: марка стали: у оригинала S1 — нержавеющая сталь SS316; Festo CRQSL-4 — отличие: у нашего SS-PV корпус из нержавеющей стали; Legris 3802 04 00 — отличие: у Legris исполнение по стандарту Legris (LF3000 — PA6.6 с латунным штуцером, LF3800/3900 — нерж. 316L); PISCO PV6SUS — отличие: у нашего SS-PV корпус из нержавеющей стали; Pneumax SSV04 — отличие: у Pneumax SS рабочее давление 0…1,5 МПа, температура −20…+140 °C, среда воздух, вода, пар; у нашего SS-PV корпус из нержавеющей стали, марка стали и уплотнения не заявлены; SMC KRL06-00W2 — отличие: у SMC исполнение по суффиксу кода (уплотнение, герметик, материал резьбовой части); XCPC XMPULS04 — отличие: корпус нашего — нержавеющая сталь (совпадают присоединительные и установочные размеры, серия SS-PV).
Как расшифровать артикул SS-PV?
Формат: SS-PV-{диаметр трубки}
- SS-PV — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 16
Пример: SS-PV-4
