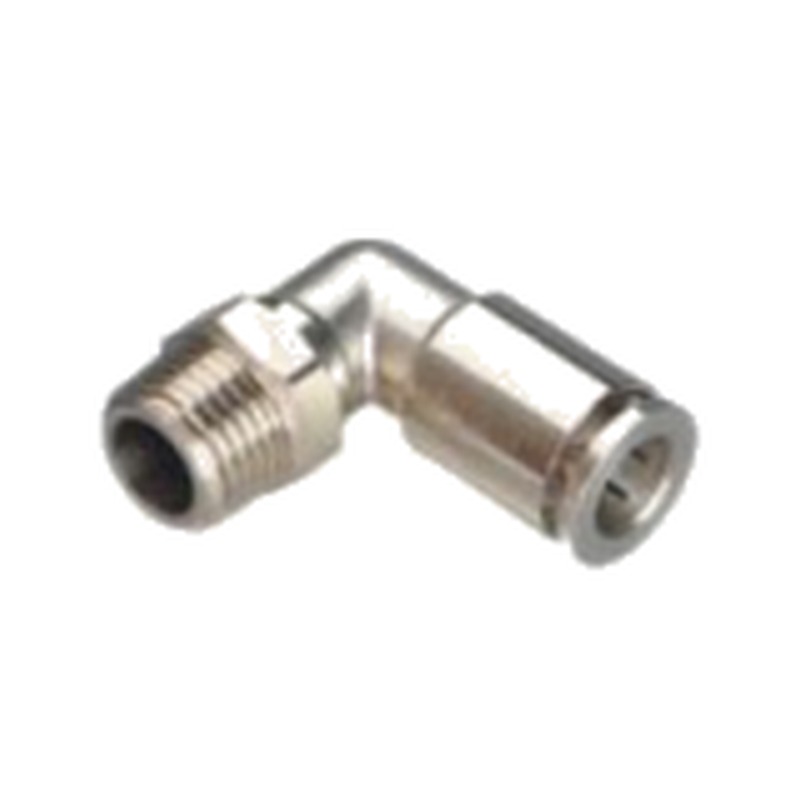

Фитинг нерж. SS-PL (угольник)
Угловой фитинг 90° из нержавеющей стали SS304/316 — поворот трубки на 90° с фиксацией на резьбу, для агрессивных и пищевых сред; уплотнение FKM (Viton) выдерживает до +150 °C. Наружная резьба 1/8–1/2, M5, цанговый вход Ø 4–16 мм. Аналог SMC KQG2, Festo CRQS. Пришлите типоразмер — подберём замену.
210 ₽
Назначение и конструкция
Серия SS-PL — угловые цанговые фитинги (угольники) для соединения пневматических трубок под углом 90°. Конструкция объединяет цанговый патрон с присоединительной наружной резьбой и позволяет завести трубку перпендикулярно оси резьбового штуцера, экономя пространство при компоновке и обходе препятствий. Монтаж трубки выполняется простым нажатием: цанговый зажим с упругими лепестками и уплотнительным кольцом фиксирует трубку и обеспечивает герметичность без дополнительного инструмента. Корпус большинства типоразмеров выполнен поворотным относительно резьбовой части, что упрощает ориентацию трубки после установки.
Материал и стойкость
Все детали корпуса изготовлены из нержавеющей стали марок 304/316. Это обеспечивает устойчивость к коррозии, окислению и агрессивным моющим средствам, исключает ржавление и переход частиц металла в рабочую среду. Уплотнения подобраны под широкий диапазон сред. В отличие от латунных и никелированных фитингов, нержавеющее исполнение пригодно для влажных, солевых и химически активных атмосфер.
Применение
Угольники SS-PL применяют в пищевой и молочной промышленности, фармацевтике и производстве косметики, химической и нефтехимической отрасли, на судовом и морском оборудовании, в системах водоподготовки и там, где требуется санитарная или коррозионно-стойкая обвязка пневмо- и жидкостных линий.
Технические границы
Максимальное рабочее давление — до 1,0 МПа (для отдельных типоразмеров и сред уточняется по диаметру трубки). Диапазон рабочих температур — от -20 до +150 °C в зависимости от уплотнения и среды. Допускается работа в вакууме до -0,099 МПа. Рабочие среды — сжатый воздух, инертные газы, вода и совместимые жидкости.
Как подобрать типоразмер
Определите наружный диаметр трубки (4, 6, 8, 10, 12, 14 или 16 мм) и присоединительную резьбу штуцера: R1/8, R1/4, R3/8, R1/2 или M5x0.8. Сопоставьте давление и температуру линии с указанными границами и проверьте химическую совместимость среды с маркой стали и уплотнением. Если в перечне типоразмеров нет нужной комбинации, направьте параметры на инженерный подбор.
Ключевые характеристики
- Материал: нержавеющая сталь 304/316
- Тип соединения: цанговое, угольник 90°
- Диаметр цанги: 4-16 мм (4/6/8/10/12/14/16)
- Присоединительная резьба: R1/8-R1/2, M5x0.8
- Макс. рабочее давление: до 1,0 МПа
- Рабочая температура: -20…+150 °C
- Вакуум: до -0,099 МПа
Расшифровка артикула
Формат: SS-PL-{диаметр трубки}-{присоединение (резьба)}
- SS-PL — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 14 / 16
- Присоединение (резьба): 1/8 / 1/4 / 3/8 / 1/2 / M5 / M3
Пример: SS-PL-4-01
