Распределитель с электромагнитным управлением Waalpc 4M320-10-AC220V

Name: Пневмораспределитель 4M320-10-AC220V — купить в Corneta
SKU: 4M320-10-AC220V
Availability: OutOfStock

0,00 ₽

Пневмораспределитель Waalpc 4M320-10-AC220V 5/2 ходовой, 3/8″, электромагнитный, AC220V

⚠️ Важно! Монтаж без фум-ленты. Инструкция по защите золотника: Смотреть правила монтажа

⚙️ Ключевые характеристики

Артикул	4M320-10-AC220V
Линии / позиции	5/2 ходовой
Тип действия	Бистабильный
Тип управления	Электромагнитное
Присоединение (порт)	3/8"
Напряжение катушки	220V AC
Макс. рабочее давление	0.8 МПа
Макс. расход	1600 л/мин
Материал корпуса	Алюминиевый сплав
Температура среды	-20...+70°C
Вес	400 г

Все характеристики →

Нет в наличии

Сравнить

Артикул: 4M320-10-AC220V Категория: Распределители 5/2 ходовые

Описание

Пневмораспределитель 4M300 (5/2) — надежность и эффективность

Промышленный распределитель серии 4M300 от Waalpc предназначен для управления потоками сжатого воздуха в пневматических системах. Высокопрочный корпус из Алюминиевый сплав в сочетании с износостойкими уплотнениями NBR гарантирует ресурс в миллионы циклов и стабильную работу при температурах -5~60°C.

Ключевые особенности:

Быстрый отклик: Золотниковая конструкция обеспечивает минимальное время переключения.
Долговечность: Использование качественных материалов снижает трение и износ деталей.
Простота монтажа: Стандартные присоединительные размеры и удобное расположение портов.

Устройство идеально подходит для автоматизации производственных линий, упаковочного оборудования и станков, обеспечивая бесперебойную работу пневмоприводов и цилиндров.

Преимущества конструкции:

Корпус из алюминиевого сплава с прецизионной обработкой внутренних поверхностей минимизирует трение и износ.
Золотниковая конструкция обеспечивает быстрое время отклика и надежное переключение потоков.
Износостойкие уплотнения из NBR (Бутадиен-нитрильный каучук) обеспечивают герметичность и долгий ресурс работы (миллионы циклов).
Высокая коррозийная стойкость поверхности позволяет использовать устройство в сложных условиях эксплуатации.
Стабильная работа при перепадах давления и температур в заявленном диапазоне.

Технические характеристики:

Тип оборудования: Распределитель 5/2 (Электропневматическое);
Схема работы: 5/2;
Присоединительная резьба (порт): 3/8″;
Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации 40 мкм);
Диапазон рабочего давления: 0.8 МПа;
Пропускная способность: 1600 л/мин (при 0.6 МПа);
Температура окружающей среды: -5~60°C;
Напряжение питания катушки: AC220V;
Допустимое отклонение напряжения: ±10%;
Материал корпуса: Алюминиевый сплав;
Материал уплотнений: NBR (Бутадиен-нитрильный каучук);
Электрическое подключение: Пустые клеммы;
Степень защиты: IP65;

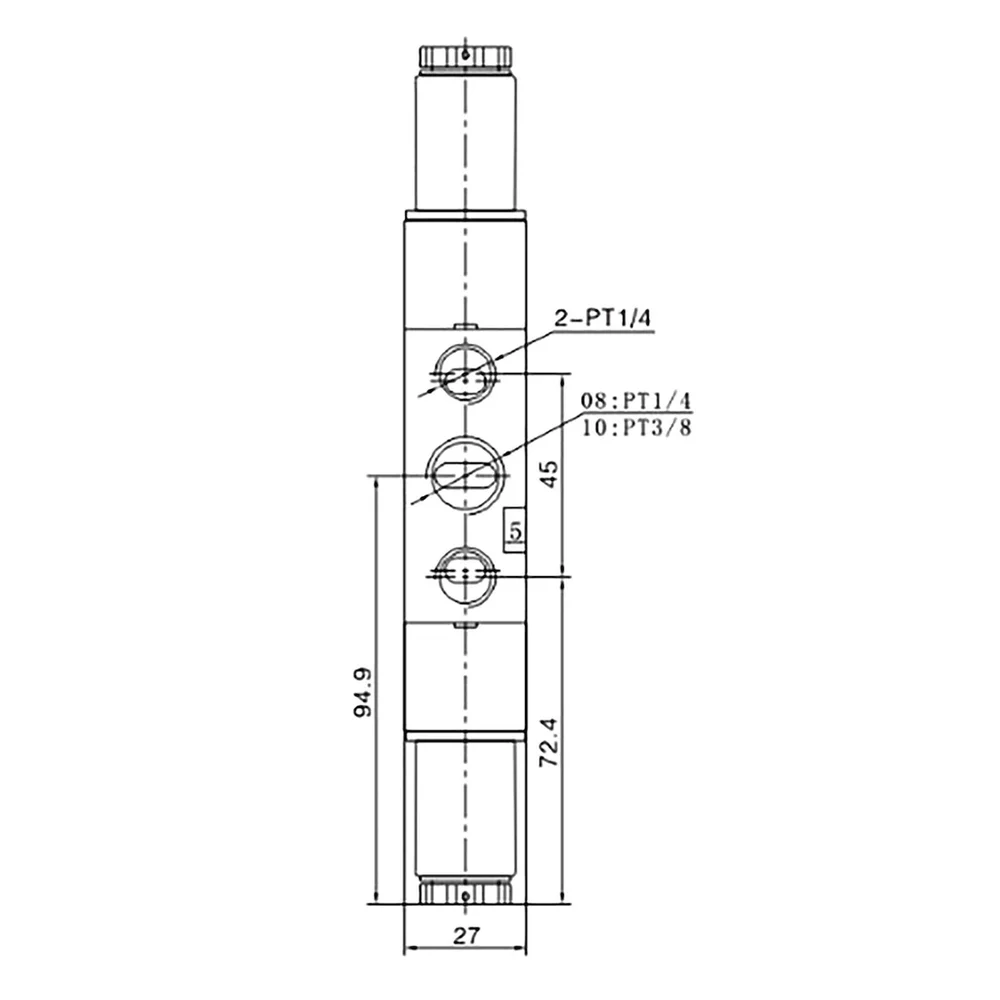

Технические чертежи

Технический чертеж

Схемы подключения

Схема подключения

Детали

Количество линий и позиций	5/2 ходовой
Тип управления	Электромагнитное
Тип действия	Бистабильный
Присоединение (размер порта)	3/8″
Тип пилотного управления	Пилотное управление
Ручное дублирование	Нет
Время переключения	≤0.05 с
Максимальная частота переключения	4 цикл/сек
Питание пилота	Внутреннее
Тип сброса (возврата)	Без возвратной пружины
Тип (класс изоляции) катушки	Class B (+130°C)
Рабочее напряжение катушки	220V AC
Тип электрического подключения	Разъем (DIN)
Класс защиты	IP65
Мощность переключения	6 ВА
Мощность удержания	6 ВА
Частота катушки	50/60 Гц
Тип конструкции	Золотниковый
Тип присоединения на входе	Внутренняя резьба
Присоединение выхлопа	1/4″ G (внутр.)
Монтажный шаг	27 мм
Тип резьбы	PT
Условный проход	30 мм
Ширина	27 мм
Высота	69.2 мм
Длина	189.8 мм
Вес	400 г
Материал корпуса	Алюминиевый сплав
Материал уплотнения	NBR (Нитрильный каучук)
Максимальное рабочее давление	0.8 МПа
Минимальное рабочее давление	0.15 МПа
Положение при сборке	Любое
Примечание по рабочей среде	Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии	Средняя
Допустимые колебания напряжения	±10%
Температура окружающей среды	-20…+70°C
Рабочая среда	Сжатый воздух (фильтрация 40 мкм)
Максимальный расход	1600 л/мин
Стандарт резьбы	ISO 7-1 / DIN 2999

Отзывы (0)

Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “Распределитель с электромагнитным управлением Waalpc 4M320-10-AC220V”

ДОСТАВКА

📍
До пункта выдачи

Более 5 000 пунктов СДЭК · Срок: 2–7 дней

🎁 Бесплатно от 10 000 ₽

🚚
Курьером до двери

Доставка по адресу · Срок: 2–7 дней

🎁 Бесплатно от 10 000 ₽

📋 Трек-номер для отслеживания

🛡️ Надёжная упаковка оборудования

⚡ Отправка в день заказа

💡 Стоимость рассчитывается автоматически при оформлении заказа
Подробнее →

💡 Советы инженера: распределитель 5/2

1 (P)→ Питание| 2 (A)↔ 4 (B)| 3 (R) / 5 (S)→ Выхлоп

! Маркировка портов: 1(P) — питание, 2(A) и 4(B) — к цилиндру, 3(R) и 5(S) — выхлоп. Перепутать порты = цилиндр движется в обратном направлении.

1 Катушку — вверх или горизонтально. При двойном управлении — только горизонтально! Вертикальный монтаж ведёт к залипанию от конденсата.

2 Глушители на порты 3 и 5 — обязательно. Снижают шум выхлопа и защищают внутренние каналы от попадания пыли.

3 Монтируйте ближе к цилиндру. Короткие трубки = быстрый отклик + меньший расход воздуха. Длинные магистрали вносят задержку.

4 Ручной переключатель — используйте только при отключённом питании! Одновременное использование ручного и электрического управления повредит клапан.

⚠ DC-катушки с индикаторной лампой: соблюдайте полярность! Клемма «1» — к плюсу (+), клемма «2» — к минусу (−).
