Распределитель с электромагнитным управлением Waalpc 4M320-08-DC24V

Пневмораспределитель 4M300 (5/2) — надежность и эффективность

Промышленный распределитель серии 4M300 от Waalpc предназначен для управления потоками сжатого воздуха в пневматических системах. Высокопрочный корпус из Алюминиевый сплав в сочетании с износостойкими уплотнениями NBR гарантирует ресурс в миллионы циклов и стабильную работу при температурах -5~60°C.

Ключевые особенности:

• Быстрый отклик: Золотниковая конструкция обеспечивает минимальное время переключения.
• Долговечность: Использование качественных материалов снижает трение и износ деталей.
• Простота монтажа: Стандартные присоединительные размеры и удобное расположение портов.

Устройство идеально подходит для автоматизации производственных линий, упаковочного оборудования и станков, обеспечивая бесперебойную работу пневмоприводов и цилиндров.

Преимущества конструкции:

• Корпус из алюминиевого сплава с прецизионной обработкой внутренних поверхностей минимизирует трение и износ.
• Золотниковая конструкция обеспечивает быстрое время отклика и надежное переключение потоков.
• Износостойкие уплотнения из NBR (Бутадиен-нитрильный каучук) обеспечивают герметичность и долгий ресурс работы (миллионы циклов).
• Высокая коррозийная стойкость поверхности позволяет использовать устройство в сложных условиях эксплуатации.
• Стабильная работа при перепадах давления и температур в заявленном диапазоне.

Технические характеристики:

• Тип оборудования: Распределитель 5/2 (Электропневматическое);
• Схема работы: 5/2;
• Присоединительная резьба (порт): 1/4″;
• Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации 40 мкм);
• Диапазон рабочего давления: 0.8 МПа;
• Пропускная способность: 1400 л/мин (при 0.6 МПа);
• Температура окружающей среды: -5~60°C;
• Напряжение питания катушки: DC24V;
• Допустимое отклонение напряжения: ±10%;
• Материал корпуса: Алюминиевый сплав;
• Материал уплотнений: NBR (Бутадиен-нитрильный каучук);
• Электрическое подключение: Пустые клеммы;
• Степень защиты: IP65;

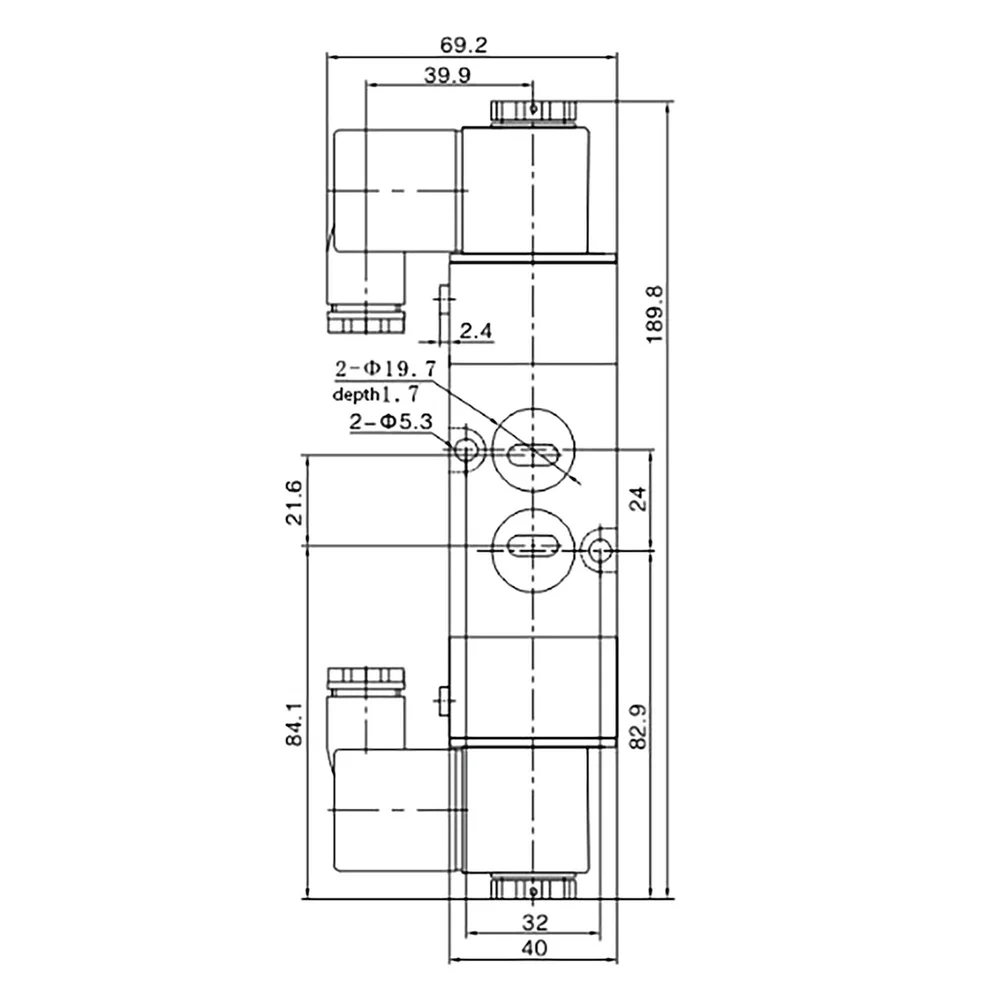

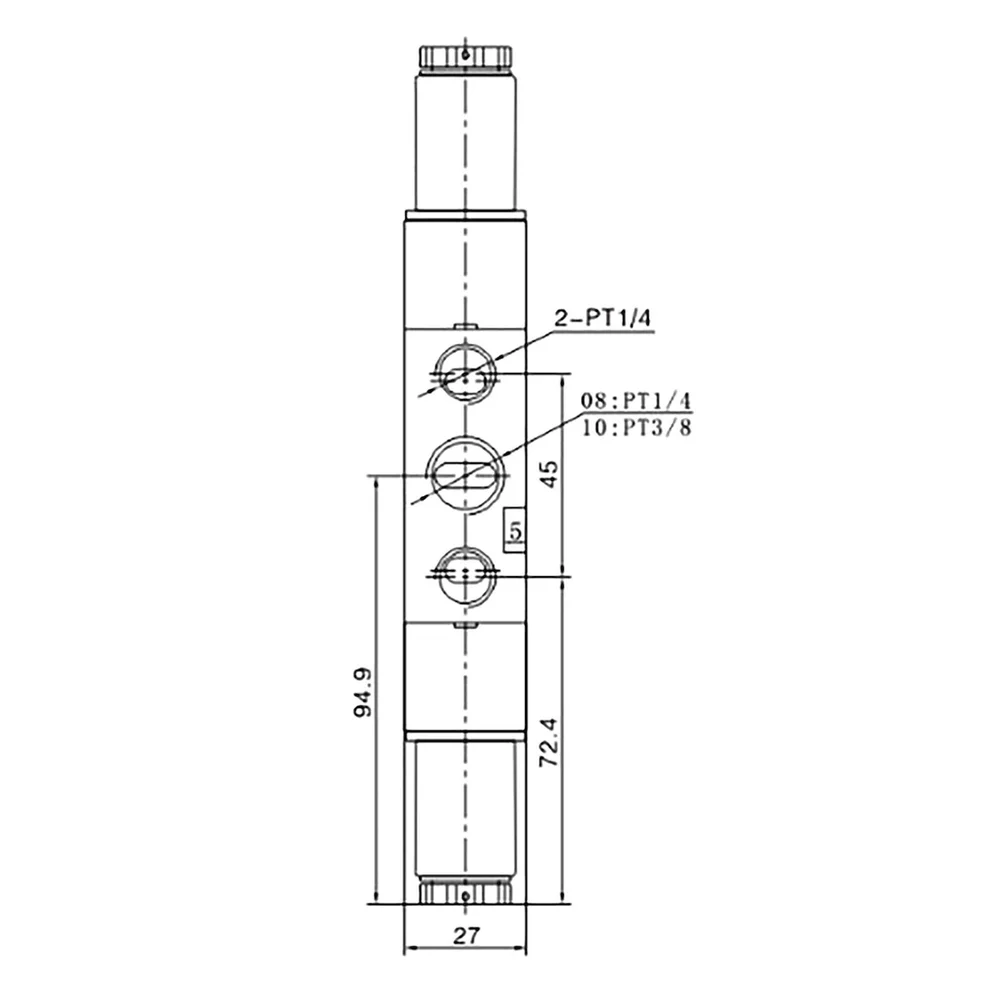

Технические чертежи

Схемы подключения
