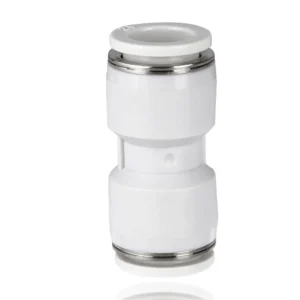

Фитинг PU — прямой цанговый трубка-трубка

Бесрезьбовое цанговое соединение трубка-трубка серии WAALPC PU — прямой цанговый фитинг: трубка входит с обеих сторон. Ряд Ø 4, 6, 8, 10 и 12 мм и переходные 6-4, 8-6, 10-6, 10-8, 12-8, 12-10 (11 исполнений).

Подключение трубки прямой WAALPC PU/PV: вставьте калиброванную полиуретановую или нейлоновую трубку до упора — цанговое кольцо автоматически фиксирует её. Для отсоединения нажмите на торцевое кольцо и потяните трубку.

Применяется в монтаже пневмолиний на станках, конвейерах, упаковочных линиях, тестовом оборудовании. Совместим с трубкой WAALPC PU (полиуретан) и нейлоновой пневмотрубкой того же диаметра. Выберите типоразмер ниже — цена обновится автоматически.

Какие технические характеристики и где применяется?

Цанговый фитинг Waalpc

Быстроразъемный цанговый фитинг Waalpc (прямой трубка-трубка) предназначен для моментального и надежного соединения пневматических трубок одинакового диаметра (PU, PA, PE) в единую магистраль.

Ключевые преимущества:

• Быстрый монтаж: Система Цанговый позволяет подключать и отключать трубку одним движением без использования специальных инструментов.

Технические параметры:

• Тип соединения: Трубка-трубка (равнопроходной)
• Диаметр трубки: 4, 6, 8, 10, 12 мм; переходные 6-4, 8-6, 10-6, 10-8, 12-8, 12-10
• Рабочая среда: Сжатый воздух, вакуум

Совместимые аналоги

Прямые соединители трубка-трубка серии PU (WAALPC) (не путать с трубками PU). Пары подтверждены по полному коду для Festo QS (например, QS-4 → PU04, QS-6 → PU06, QS-8 → PU08, QS-10 → PU10). Для других марок пришлите полный код — сверим по диаметрам трубки.

Для симметричных соединителей (напр. PU06) оба диаметра одинаковы, артикул не несёт второго числа. Для редуцирующих (напр. PU08-06) важно правильно определить, в какой из портов войдёт каждая трубка — обычно больший диаметр условно считается входным.

Применение

• Наращивание трубопровода — если длины имеющейся трубки не хватает, PU позволяет состыковать два отрезка без резьбовых переходников и без дополнительного инструмента.
• Цветовое разделение линий — соединение трубок разного цвета (чёрная + прозрачная) для визуальной идентификации магистралей подачи и выхлопа.
• Полевой ремонт — при повреждении участка трубки PU позволяет вырезать дефектный отрезок и вставить соединитель прямо на месте без остановки линии.
• Переход на другой диаметр — редуцирующие PU(a)-(b) применяются для согласования диаметров трубок в одной магистрали без установки промежуточного блока.
• Сборка испытательных стендов — быстрая перекоммутация пневматической схемы без использования резьбовых соединений.

Монтаж

1. Подготовьте трубки. Оба конца трубок должны быть отрезаны строго под прямым углом. Используйте трубкорез или острые ножницы — не ломайте трубку руками.
2. Вставьте первую трубку. Введите первый конец в один из портов PU до упора. Слегка потяните назад для проверки захвата колетта.
3. Вставьте вторую трубку. Аналогичным образом введите второй конец в противоположный порт до упора.
4. Проверьте оба порта на вырыв. Потяните обе трубки с усилием ~20-25 Н. Ни одна не должна выходить.
5. Испытание давлением. Подайте 4-6 бар, проверьте мыльным раствором. При обнаружении утечки — полностью извлеките трубку (нажав кольцо разъединителя) и вставьте снова.

Заказ и замена

Артикул фитинга PU кодирует диаметры портов: PU{диаметр} для симметричного, PU{A}-{B} для редуцирующего. Замену производите при трещинах на корпусе, деформации кольца разъединителя или хронических утечках после повторной установки трубок.

Какие исполнения входят в серию PU?

В серии 11 исполнений. Обозначения ряда: PU04, PU06, PU06-04, PU08, PU08-06, PU10, PU10-06, PU10-08 и другие. Каждое исполнение — отдельная позиция со своим присоединительным размером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из каталога и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение PU?

Подбирают по диаметру трубки, он указан в обозначении; у переходных — по обоим диаметрам (например, PU08-06). Резьбы у соединителя нет.

Что входит в комплект?

В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Совместимость с импортными аналогами

Совместимый аналог — AVENTICS QR1-S-RED-DA10-DA08 (2121710080) — отличие: у AVENTICS QR1 кольцо отпуска трубки овальной формы, форму кольца отпуска нашего PU10-08 сравните по карточке; Aignep 55040-6 — отличие: рабочее давление нашего до 1,0 МПа (10 бар), у оригинала Aignep до 20 бар; у Aignep корпус из нейлона; материал корпуса нашего соединителя сравните с нашей карточкой; AirTAC GPU10; CKD GWS10-0 — отличие: корпус CKD из негорючего PBT (UL94 V-0); Camozzi R7580 10 — отличие: у Camozzi R7000 кольцо отпуска эллиптической формы, рабочая температура −10…+80 °C — сравните с нашей карточкой PU10; E.MC ZPU04 — отличие: у E.MC резьба по суффиксу кода (P — PT/R, G — G), исполнение уплотнения и цвет кольца — сравните с нашей карточкой; Festo QS-4-100 — отличие: рабочее давление нашего до 1,0 МПа (10 бар), у оригинала Festo до 14 бар при температуре до +20 °C; у Festo QS корпус и цанга по стандарту Festo, у нашего PU — исполнение по карточке; Legris 3106 10 00 — отличие: рабочее давление нашего до 1,0 МПа (10 бар), у оригинала Legris до 20 бар; у Legris исполнение по стандарту Legris (LF3000 — PA6.6 с латунным штуцером, LF3800/3900 — нерж. 316L), у нашего — по карточке; Metal Work 2019001 — отличие: рабочее давление у Metal Work до 1,2 МПа (12 бар), у нашего PU04 до 1,0 МПа; Norgren C00200600; PISCO PU4; SMC KQ2H04-00A1; SNS KQ2U-10 — отличие: корпус полимерный; материал сравните с нашей карточкой; Univer HA190400; XCPC XPU04 — отличие: рабочее давление у XCPC до 0,9 МПа, у нашего PU04 до 1,0 МПа (совпадают присоединительные и установочные размеры, серия PU).

Как расшифровать артикул PU?

Формат: PU{диаметр трубки}

• PU — серия
• Диаметр трубки: 4 мм / 6 мм / 8 мм / 10 мм / 12 мм / 06-04 / 08-06 / 10-08 / 10-06 / 12-08 / 12-10

Пример: PU04
