| Параметр | CKD STG-B-100-25 | SMC MGPA100-25 | SMC MGPA100-25Z | Наш MGPL-100-25 |
|---|---|---|---|---|
| Совместимость | с отличием: рабочее давление нашего MGPL до 0,8 МПа (8 бар); у CKD STG до 1,0 МПа (10 бар); присоединительные размеры плиты CKD STG и нашего MGPL (по типу SMC) сравните в карточке; резьба портов у CKD Rc3/8 (коническая), у нашего G3/8 | с отличием: у SMC MGPA шариковые втулки повышенной точности (точность невращения плиты ±0,01°), у нашего MGPL — шариковые втулки; рабочее давление нашего MGPL до 0,8 МПа (8 бар); у SMC MGP до 1,0 МПа (10 бар); резьба портов Rc (у нас G) | с отличием: у SMC MGPA шариковые втулки повышенной точности (точность невращения плиты ±0,01°), у нашего MGPL — шариковые втулки; рабочее давление нашего MGPL до 0,8 МПа (8 бар); у SMC MGP до 1,0 МПа (10 бар); резьба портов Rc (у нас G) | — |
| Параметр | CKD STG-B-100-25 | Наш MGPL-100-25 |
|---|---|---|
| Демпфирование | резиновые упоры | Резинометаллический (стандарт); пневмо — опция |
| Магнит | есть | Встроен (стандарт) |
MGPL-100-25 — совместимый аналог 9 кодов 2 марок именно этого размера; каждый проверен по каталогу марки.
Не ваш размер MGPL-100-25? Введите код или выберите Ø и ход

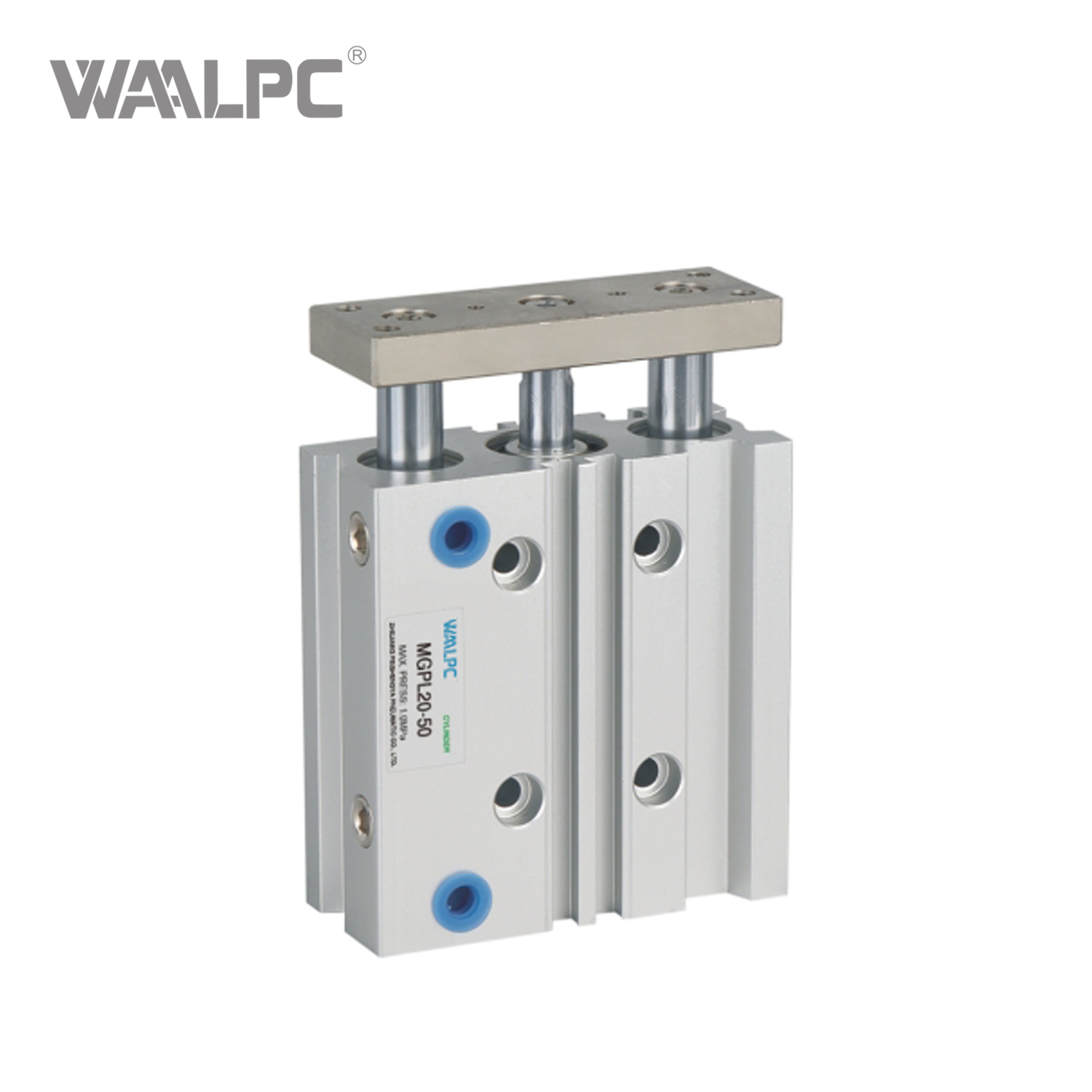

MGPL-100-25 — совместимый аналог CKD STG-B-100-25 с отличием (рабочее давление нашего MGPL до 0,8 МПа (8 бар); у CKD STG до 1,0 МПа (10 бар); присоединительные размеры плиты CKD STG и нашего MGPL (по типу SMC) сравните в карточке; резьба портов у CKD Rc3/8 (коническая), у нашего G3/8); размеры: Ø100 мм, ход 25 мм. На ходе 25 мм при 6 бар толкающее усилие 4 712 Н совершает работу 117,8 Дж, на один ход уходит 1,36 нл сжатого воздуха.
При 6 бар MGPL-100-25 толкает с усилием 4 712 Н. Рабочее усилие берите с запасом 30–50 %.
Да, MGPL-100-25 с магнитным поршнем. Для хода 25 мм датчики ставят в крайних точках — втянутое положение и выдвинутое на 25 мм; код датчика с CKD STG-B-100-25 пришлите — подберём к пазу MGPL.
MGPL-100-25 — 46 830 ₽ по каталогу, поставка 2–4 недели. Соседние ходы MGPL Ø100: ход 30 мм — от 52 040 ₽. Нужно несколько MGPL-100-25 — пришлите количество, ответим итоговой ценой и сроком.
У MGPL-100-25 диаметр поршня 100 мм, ход 25 мм, усилие 4712 Н при 6 бар.
| Размер | Коды других марок | Цена |
|---|---|---|
| Ø100 мм, ход 30 мм | CKD STG-B-100-30, SMC MGPL100-30, SMC MGPL100-30Z и ещё 2 | от 52 040 ₽ |
| Ø80 мм, ход 25 мм | CKD STG-B-80-25, SMC MGPA80-25, SMC MGPA80-25Z и ещё 7 | от 27 620 ₽ |
Технические данные и применение серии MGPL — на странице серии.
В MGPL-100-25: MGPL · 100 — диаметр · 25 — ход. Буквенные части — исполнение MGPL-100-25, разбор — в таблице.
| Обозначение | Разбор |
|---|---|
| STG-B-100-25 | STG · B · 100 — диаметр · 25 — ход |
| MGPL-100-25 | MGPL · 100 — диаметр · 25 — ход |
Как мы оформляем заказ и проверяем совместимость →
MGPL-100-25 — совместимый аналог CKD STG-B-100-25 и ещё 8 обозначений того же типоразмера во всех исполнениях серии. Цена MGPL-100-25 и наличие — в таблице.
| Импортный код | Бренд | Наш аналог | Цена |
|---|---|---|---|
| STG-B-100-25 | CKD | MGPL-100-25 | 46 830 ₽ |
| MGPA100-25 | SMC | MGPL-100-25 | 46 830 ₽ |
| MGPA100-25Z | SMC | MGPL-100-25 | 46 830 ₽ |
| MGPA100TF-25 | SMC | MGPL-100-25 | 46 830 ₽ |
| MGPA100TF-25Z | SMC | MGPL-100-25 | 46 830 ₽ |
| MGPL100-25 | SMC | MGPL-100-25 | 46 830 ₽ |
| MGPL100-25Z | SMC | MGPL-100-25 | 46 830 ₽ |
| MGPL100TF-25 | SMC | MGPL-100-25 | 46 830 ₽ |
| MGPL100TF-25Z | SMC | MGPL-100-25 | 46 830 ₽ |
Все совместимые обозначения серии MGPL — на странице серии →
Ещё 2 типоразмера серии MGPL — от 52 040 ₽:
Главный инженер подберёт совместимый аналог по артикулу и пришлёт варианты с ценами.
