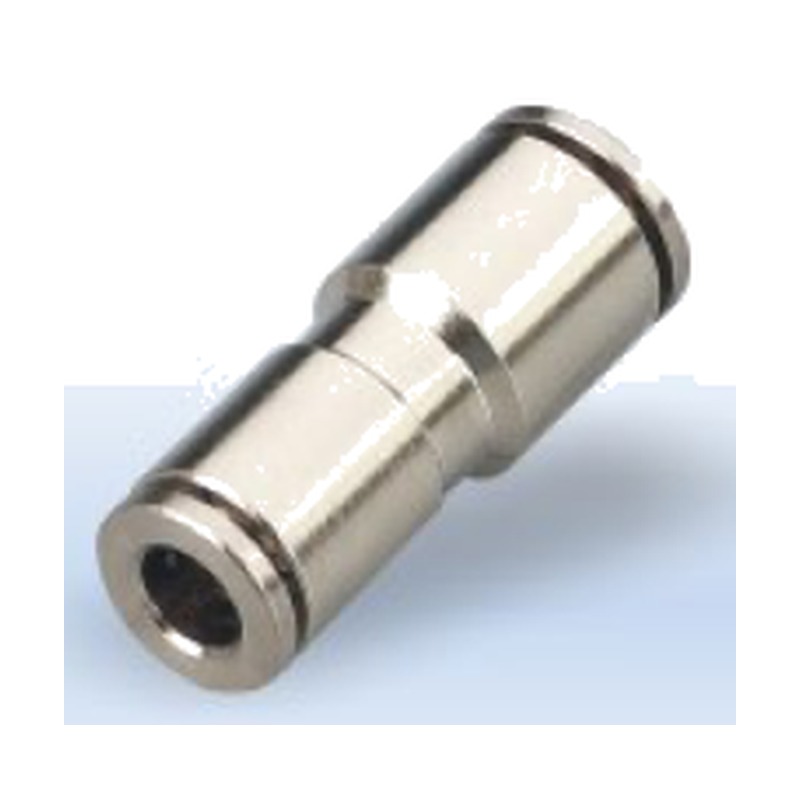

Фитинг цельнолатунный цанговый TH-PG (прямой переходной)
Переходник-редукция с цанговыми зажимами из никелированной латуни: стыкует трубки разного диаметра в диапазоне 6–14 мм без резьбовых отверстий. Латунный корпус и уплотнение FKM (Viton) держат −20…+150 °C — для нагретых пневмолиний. Аналог SMC KQG2, Festo CRQS. Пришлите типоразмер — подберём замену.
180 ₽
Назначение и конструкция
Прямой переходной цанговый фитинг серии TH-PG соединяет пневматическую трубку с резьбовым отверстием по прямой оси. С одной стороны корпуса расположен цанговый зажим под трубку, с другой — наружная коническая резьба для ввинчивания в исполнительный механизм, распределитель или коллектор. Монтаж трубки выполняется одним движением без инструмента: цанга фиксирует трубку, уплотнительное кольцо обеспечивает герметичность. Демонтаж — нажатием на освобождающее кольцо.
Материал и стойкость
Корпус и резьбовая часть изготовлены из латуни ЛС59-1 с никелированием. Это обеспечивает высокую коррозионную стойкость в агрессивных средах, устойчивость к промывке, дезинфекции и воздействию химических реагентов. латунное исполнение с никелированием допускает контакт со средами, где обычная латунь и цинковое покрытие неприемлемы.
Применение
- пищевая и фармацевтическая промышленность (мойка, стерилизация);
- химическое и нефтехимическое производство;
- морское и прибрежное оборудование, повышенная влажность;
- лабораторные и аналитические стенды;
- пневмосистемы с требованиями к чистоте и санитарии.
Технические границы
Серия рассчитана на максимальное рабочее давление до 1,0 МПа и диапазон температур от −20 до +150 °C (зависит от типоразмера и материала уплотнения). Допускается работа в вакуумном диапазоне. Уточняйте предельные параметры по конкретному типоразмеру.
Как подобрать типоразмер
Подбор ведётся по двум параметрам: наружный диаметр трубки (6, 8, 10, 12 или 14 мм) и присоединительная коническая резьба R по ответному отверстию. Переходное исполнение позволяет состыковать трубку одного диаметра с резьбовым портом другого размера. При подборе под существующий контур пришлите типоразмеры — инженер подберёт соответствие и оформит спецификацию.
Ключевые характеристики
- Материал: латунь ЛС59-1 с никелированием
- Тип соединения: резьбовой цанговый
- Диапазон диаметров цанги: 6-14 мм
- Присоединительная резьба: коническая R (BSPT)
- Макс. рабочее давление: до 1,0 МПа
- Диапазон температур: от −20 до +150 °C
- Допускается вакуум
Расшифровка артикула
Формат: TH-PG-{диаметр трубки}-{диаметр 2-й трубки}
- TH-PG — серия
- Диаметр трубки: 6 / 8 / 10 / 12 / 14
- Диаметр 2-й трубки: 10 мм / 12 мм / 4 мм / 6 мм / 8 мм
Пример: TH-PG-6-10
