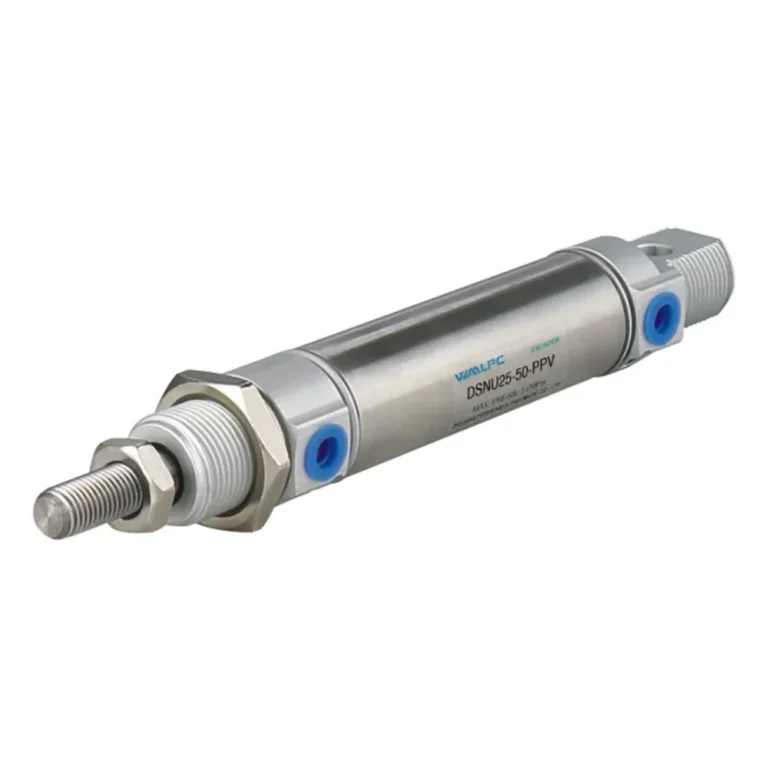

Пневмоцилиндры DSNU — серия круглых компактных пневмоцилиндров стандарта ISO 6432 (CETOP RP 52 P). Оригинальная серия DSNU выпускается европейских аналогов, а в нашем каталоге — совместимый аналог Waalpc DSNU, совместимый по всем присоединительным размерам. 10 моделей Ø16, 20, 25 мм с магнитным поршнем для датчиков положения.
DSNU — кодовое обозначение серии европейских аналогов для круглых пневмоцилиндров двустороннего действия по ISO 6432. Конструкция: неразборный корпус из нержавеющей стали с резьбой на переднем фланце для монтажа. Малые габариты, лёгкий вес, высокая коррозионная стойкость.
Мини-зажимы и прижимы в пищевой, фармацевтической, электронной промышленности
Приводы клапанов и заслонок малого диаметра
Сигнальные приводы (выдвижение флажков, указателей)
Вакуумные системы (перемещение присосок)
Пневматические манипуляторы в лёгкой сборке
Усилие при 6 бар — 120 Н (12 кгс). Для самых мелких задач: сигнализация, мини-захваты, малые клапаны. Ход 25, 50, 100 мм.
Усилие при 6 бар — 188 Н (19 кгс). Универсальный размер для мини-автоматизации. Ход 25, 50, 100, 200 мм. 5 моделей в наличии.
Усилие при 6 бар — 294 Н (30 кгс). Максимальный размер линейки — граница между мини- и стандартными цилиндрами. Ход 25, 50, 100 мм.
ISO 6432 описывает геометрию и присоединительные размеры круглых пневмоцилиндров. Все цилиндры этого стандарта взаимозаменяемы по креплениям. DSNU от Waalpc можно напрямую заменить на оригинальный европейские серии DSNU (и наоборот) без переделки оснастки.
Конструкция
Шток — нержавеющая сталь, хромированная
Поршень — с магнитом (для бесконтактных датчиков)
Основное крепление — резьба на переднем фланце (обычно M8×1.0, M10×1.0, M12×1.25 в зависимости от диаметра). Дополнительно доступны:
Крепёжные гайки на передний фланец
Шарнирные опоры на задний конец
Вилочные крепления — Y-вилки для соединения штока с ответным элементом
Waalpc DSNU — совместимый аналог европейские серии DSNU (стандарт ISO 6432). Совместим по креплениям, ходу, диаметру. Экономия 40–60% от оригинальной цены европейских аналогов.
Другие совместимые линейки других производителей:
японских аналогов CJ2 — функциональный аналог (не ISO 6432, но близкая геометрия)
итальянских аналогов Series 24 — серия круглых по ISO 6432
совместимых аналогов MA — серия мини-цилиндров
DSNU имеет магнитный поршень, поэтому к нему крепятся бесконтактные датчики через специальный монтажный хомут на корпусе. Датчики →
Рабочее давление: 1–10 бар
Температура: −20 до +80°C (NBR), −20 до +150°C (Viton)
Скорость штока: 0,05–0,5 м/с
Минимальное давление для срабатывания: 0,8 бар
