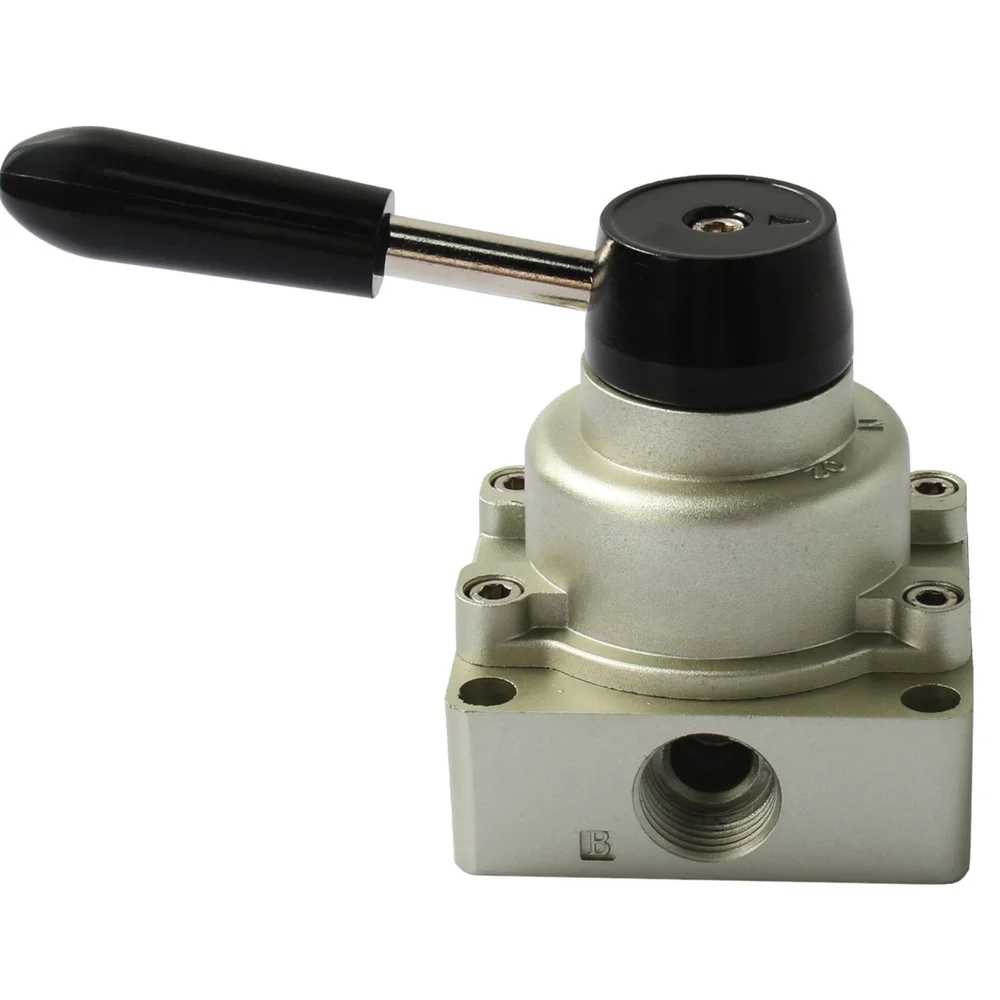

Ручной поворотный клапан Waalpc HV-04 — изображение 1

Ручной поворотный клапан Waalpc HV-04 — изображение 2

Нажмите, чтобы увеличить

Ручной поворотный клапан Waalpc HV-04

Name: Клапан поворотный HV-04 — купить в Corneta
SKU: HV-04
Price: 1650.00 RUB
Availability: InStock

1 650,00 ₽

Ручной поворотный клапан Waalpc HV-04, 1/2″, ручное управление, без питания.

⚙️ Ключевые характеристики

Артикул	HV-04
Линии / позиции	2/2 ходовой
Тип действия	Бистабильный
Тип управления	Ручное
Присоединение (порт)	1/2"
Макс. рабочее давление	0.85 МПа
Материал корпуса	Алюминиевый сплав
Температура среды	-5...+60°C

Все характеристики →

Ожидается поступление

Сравнить

Артикул: HV-04 Категория: Распределители с ручным управлением

Описание

Ручной поворотный клапан Waalpc HV-04 с присоединением 1/2″ (с железной рукояткой) предназначен для ручного отключения и включения потока сжатого воздуха в пневмолиниях. Поворот рукоятки на 90° обеспечивает надёжное переключение. Применяется в качестве запорной арматуры на линиях сжатого воздуха, в цехах и на стендах. Корпус из алюминиевого сплава и уплотнения NBR обеспечивают долговечность и герметичность.

Технические характеристики

Тип устройства: ручной поворотный клапан (HV), серия Waalpc
Способ управления: ручное управление
Размер порта: 1/2″
Рабочая среда: Чистый воздух
Макс. рабочее давление: 0.85 МПа
Испытательное давление: 1.5 МПа
Рабочая температура: -10~60°C
Смазка: Не требуется
Материал корпуса: Алюминиевый сплав
Материал уплотнения: NBR (Нитрильный каучук)
Высота корпуса: 105 мм
Угол поворота рукоятки: 90°
Монтажные отверстия: 4 отверстия Ø 5.7 мм
Расстояние между центрами отверстий: 62×62 мм

Область применения

запорная арматура на линиях сжатого воздуха;
ручное отключение участков пневмосети;
стенды, цеха, мастерские;
системы без электропитания.

Клапаны серии HV не требуют электропитания и обеспечивают простую и надёжную запорную функцию.

Технические чертежи

Технический чертеж

Схемы подключения

Схема подключения

Детали

Количество линий и позиций	2/2 ходовой
Тип управления	Ручное
Тип действия	Бистабильный
Присоединение (размер порта)	1/2″
Тип пилотного управления	Прямого действия
Ручное дублирование	Нет
Направление потока	Односторонний
Тип сброса (возврата)	Без возвратной пружины
Функция клапана	Ручной возврат
Тип резьбы	PT
Стандарт резьбы	ISO 7-1 / DIN 2999
Тип конструкции	Поворотный золотник
Тип присоединения на входе	Внутренняя резьба
Присоединение выхлопа	Внутренняя резьба
Тип крепления	Фланец/базовое крепление
Монтажный шаг	62×62 мм
Высота	105 мм
Материал корпуса	Алюминиевый сплав
Материал уплотнения	NBR (Нитрильный каучук)
Максимальное рабочее давление	0.85 МПа
Минимальное рабочее давление	0.0 МПа
Пробное давление	1.5 МПа
Температура окружающей среды	-5…+60°C
Рабочая среда	Сжатый воздух (фильтрация 40 мкм)
Примечание по рабочей среде	Не требуется
Сопротивление коррозии	Средняя
