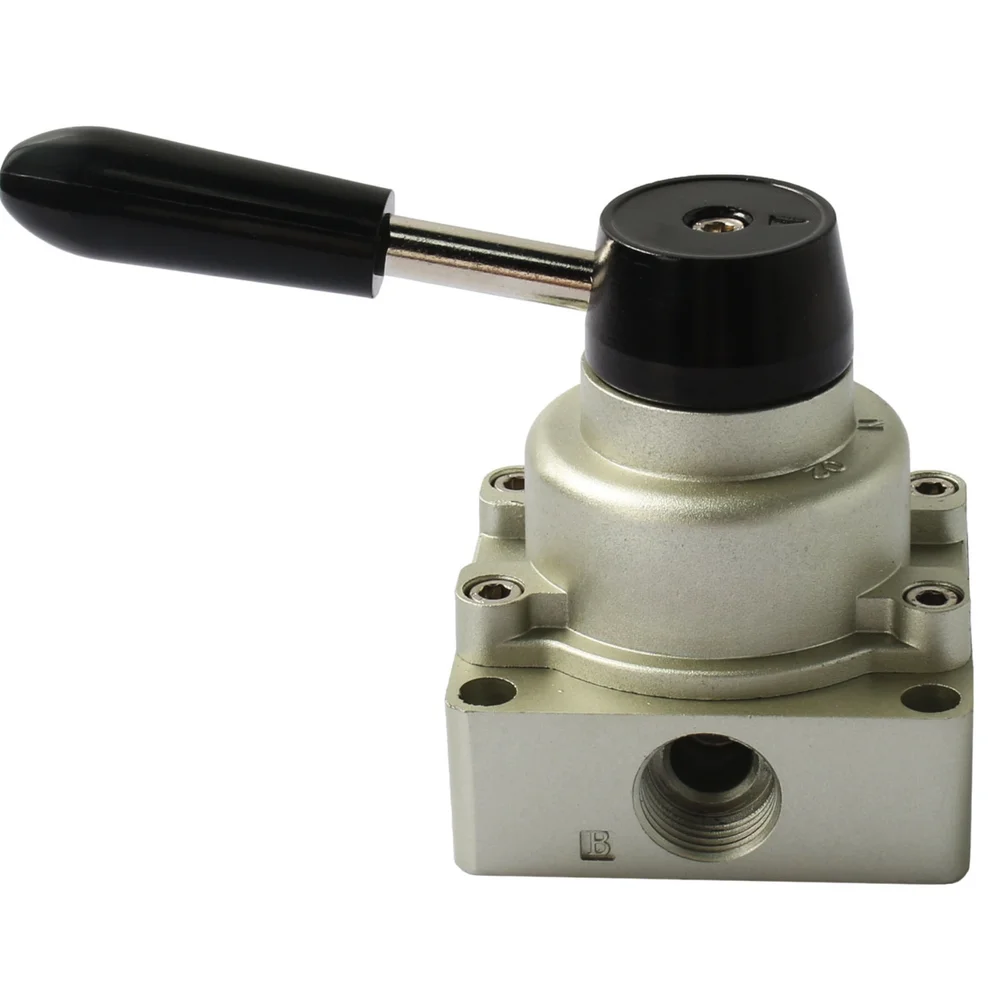

Ручной поворотный клапан Waalpc HV-03

Ручной поворотный клапан Waalpc HV-03 с присоединением 3/8″ (с железной рукояткой) предназначен для ручного отключения и включения потока сжатого воздуха в пневмолиниях. Поворот рукоятки на 90° обеспечивает надёжное переключение. Применяется в качестве запорной арматуры на линиях сжатого воздуха, в цехах и на стендах. Корпус из алюминиевого сплава и уплотнения NBR обеспечивают долговечность и герметичность.

Технические характеристики

• Тип устройства: ручной поворотный клапан (HV), серия Waalpc
• Способ управления: ручное управление
• Размер порта: 3/8″
• Рабочая среда: Чистый воздух
• Макс. рабочее давление: 0.85 МПа
• Испытательное давление: 1.5 МПа
• Рабочая температура: -10~60°C
• Смазка: Не требуется
• Материал корпуса: Алюминиевый сплав
• Материал уплотнения: NBR (Нитрильный каучук)
• Высота корпуса: 105 мм
• Угол поворота рукоятки: 90°
• Монтажные отверстия: 4 отверстия Ø 5.7 мм
• Расстояние между центрами отверстий: 62×62 мм

Область применения

• запорная арматура на линиях сжатого воздуха;
• ручное отключение участков пневмосети;
• стенды, цеха, мастерские;
• системы без электропитания.

Клапаны серии HV не требуют электропитания и обеспечивают простую и надёжную запорную функцию.
