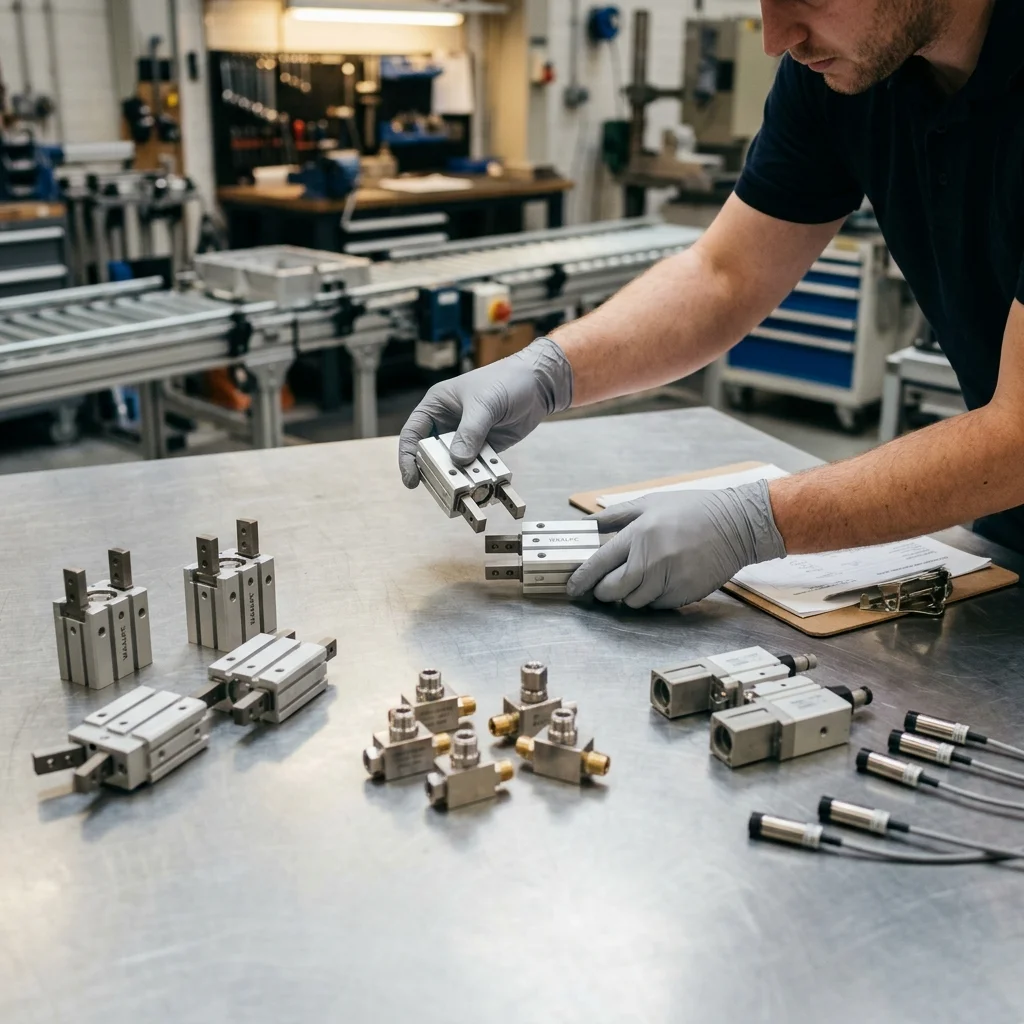

Клиент — ремонтная служба производственной площадки — прислал список из 76 позиций Festo: захваты, седельные клапаны из нержавейки, вакуумные эжекторы, узлы плавного пуска и датчики положения. Задача была не «продать коробку», а честно разложить список по категориям совместимости: что встаёт со склада, что закрывается функционально с уточнением крепления, а что мы не делаем и не станем выдавать за аналог. За 3 рабочих дня 63 из 76 позиций закрыли аналогами WAALPC со склада в Москве, а 13 сразу отнесли к «не наш профиль» — по ним честнее направить к профильному поставщику, чем подбирать «похожее». Ниже — как устроен разбор такого списка, формула экономии, расчёт на реальном заказе и полная таблица по 5 закрытым категориям.
Как пришёл заказ и с чего начинается разбор
Импортный список почти никогда не бывает однородным: в одной таблице соседствуют силовые захваты за десятки тысяч рублей и датчики положения за пару сотен. Поэтому первый шаг — не поиск «аналога по картинке», а классификация каждого артикула по типу изделия и присоединительному формату. Только после этого понятно, какая позиция закрывается складом один в один, какая требует переходника или сверки крепления, а какая вообще относится к чужой номенклатуре.
Мы раскладываем каждую строку списка Festo по трём категориям совместимости, а всё, что не попадает ни в одну, честно помечаем «не наш профиль». Такой разбор — часть инженерного консалтинга по замене импортной пневматики: клиент получает не прайс, а карту решения по своему оборудованию.
Со склада — точное соответствие
Тип, формат, типоразмер и присоединение совпадают. Замена без переделки узла. Эжекторы, вакуумные фильтры, седельные клапаны по резьбе.
Функциональная замена
Изделие того же назначения и класса, но с иным креплением — адаптер или монтажный комплект подбирается отдельно. Захваты, датчики положения.
Не наш профиль
В номенклатуре WAALPC такого класса нет — реле и датчики давления. Выдавать «похожее» за аналог не станем: направляем к профильному поставщику.
Тот же подход мы применяем к любому импортному бренду — он одинаков для матрицы замены Festo и для матрицы замены SMC, разница только в номенклатуре серий. В этом кейсе список был почти целиком «периферийный» — не цилиндры, а захваты, клапаны и вакуум, — и именно на такой номенклатуре видно, где заканчивается складская программа и начинается честный отказ.
Формула экономии и расчёт на реальном заказе
Экономия в кейсе замены — это не абстрактный процент «дешевле импорта», а разница двух конкретных сумм: во что обошёлся бы список по прайс-листу оригинала и во что он вышел на складских аналогах WAALPC. Формула элементарная, но именно она отделяет реальную выгоду от рекламного лозунга.
- Э
- экономия по заказу в рублях
- Σ ЦFesto
- сумма позиций по прайс-листу оригинала, ₽
- Σ ЦCORNETA
- сумма аналогов WAALPC со склада, ₽
- Э %
- = (1 − Σ ЦCORNETA / Σ ЦFesto) × 100
По этому заказу считаем только закрытые 63 позиции (13 «не наш профиль» в расчёт экономии не входят — по ним мы ничего не продаём). Оценка списка по прайс-листу Festo — порядка 2 025 283 ₽, те же 63 позиции аналогами WAALPC со склада — 845 283 ₽. Тогда экономия по факту: Э = 2 025 283 − 845 283 = 1 180 000 ₽, а в процентах Э % = (1 − 845 283 / 2 025 283) × 100 ≈ 58,3 %. Эти суммы привязаны к конкретной комплектации данного заказа и к курсу на момент расчёта — на другом списке и доля, и абсолютная цифра будут иными, но порядок экономии на «периферийной» пневматике держится в диапазоне 50–65 %.
На уровне отдельной строки картина та же. Самый ходовой мелкий захват из списка — MHZ2-10 (двухпальцевый параллельный, Ø10) — со склада стоит 350 ₽; силовой трёхкулачковый MHS2-16 — 4050 ₽. Импортные аналоги того же хода и усилия по прайс-листу в разы дороже, и именно из таких строк складывается итоговая разница по всему списку. Пересчитать выгоду под свой список и проверить единицы (бар в МПа, кгс/см²) удобно в конвертере единиц, а собрать замену по одному артикулу — через инструмент подбора аналога.
Список 76 позиций Festo по 5 закрытым категориям
После классификации 76 строк собрались в пять рабочих групп плюс одна «не наш профиль». Ниже — сводная таблица: сколько позиций в каждой категории, чем закрыли из каталога WAALPC, сколько модификаций (SKU) в серии и в каком диапазоне цен. Все складские позиции — со склада в Москве, отгрузка от одного дня.
| Категория (оригинал Festo) | Позиций | Серия WAALPC | SKU | Цена, ₽ | Статус |
|---|---|---|---|---|---|
| Седельные клапаны нерж. | 8 | PV100P + FV100F | 18 | 3090–22 860 | Совместимая |
| Захваты (грипперы) | 30 | MHZ, MHS, HFZ, HFK, MHL… | 384 | 350–125 300 | Функциональная |
| Плавный пуск / сброс | 5 | VHS | 4 | 2500–11 741 | Функциональная |
| Вакуум: эжекторы + фильтры | 12 | ZH + ZU + ZFC | 30 | 210–970 | Со склада |
| Датчики положения | 8 | CS1 + D-серия | 52 | 301–1184 | Функциональная |
| Реле / датчики давления | 13 | — | 0 | — | Не наш профиль |
Итого: 63 позиции из 76 закрыты (8 + 30 + 5 + 12 + 8), 13 честно отнесены к «не наш профиль». Дальше — по каждой закрытой категории отдельно: что за изделие, чем именно закрыли и что проверить перед отгрузкой.
Захваты — самая большая группа списка
Пневматические захваты (грипперы) — самая массивная и самая дорогая часть списка: параллельные двухпальцевые, трёхкулачковые, угловые, с направляющей. В каталоге WAALPC это крупнейшая периферийная группа — 31 серия, 384 модификации, ценовой размах от 350 ₽ за мелкий захват до 125 300 ₽ за силовой узел с длинным ходом. Такой ассортимент закрывает почти любой типовой список ремонтной службы по грипперам.
Ключевые серии, которыми закрывали позиции клиента: MHZ — двухпальцевые параллельные (67 модификаций, от 350 ₽ за MHZ2-10), MHS — трёх- и четырёхкулачковые центрирующие (MHS2-16 — 4050 ₽), HFZ и HFK — параллельные усиленные (36 и 32 модификации, HFZ-10 — 1860 ₽, HFK-10 — 3940 ₽), MHL — с увеличенным ходом пальцев (MHL2-10 — 2720 ₽), а также MHF (плоские), MRHQ (поворотные, 31 110–51 590 ₽) и MHW (угловые силовые, 25 810–84 770 ₽). Захваты закрываются по категории «функциональная замена»: усилие сжатия и ход пальцев подбираются один в один по типоразмеру, но присоединительная плита и расположение крепёжных отверстий у Festo и у формата WAALPC различаются — под каждый узел проверяется монтажный интерфейс, при необходимости ставится переходная пластина. Именно поэтому захваты идут не «со склада вслепую», а с уточнением крепления по чертежу оригинала.
Подобрать захват по усилию и ходу под конкретную деталь удобнее всего, отправив артикул через страницу подбора аналогов — в ответ приходит соответствие с указанием, где посадка совпадает, а где нужен переходник.
Седельные клапаны из нержавейки
Восемь позиций списка — седельные (запорно-регулирующие) клапаны в нержавеющем исполнении для пищевых и агрессивных сред. В каталоге WAALPC этот класс закрывают две нержавеющие серии: PV100P — пневмоуправляемый седельный клапан (6 модификаций, 3090–12 380 ₽; PV100P01550 — 3090 ₽, PV100P05080 — 12 380 ₽) и FV100F — седельный клапан с педальным приводом (12 модификаций, 7280–22 860 ₽; суффикс -S означает исполнение с возвратной пружиной, +~40 % к цене). Корпус и седло — нержавеющая сталь, что и требовалось под исходную задачу.
Статус — «совместимая по резьбе и функции»: присоединительная резьба входа/выхода и условный проход сверяются по артикулу оригинала, тип управления (пневматический или педальный) выбирается под схему. Полезно помнить, что материал корпуса и уплотнений здесь критичен — под пищевую или химически агрессивную среду проверяется совместимость эластомера уплотнения с рабочей средой и температурой. Смежные запорные и седельные изделия WAALPC собраны в разделе запорных клапанов каталога.
Плавный пуск и безопасный сброс давления
Пять позиций относились к узлам безопасного включения магистрали: плавный набор давления при пуске и сброс остаточного давления при остановке — функция, важная для соблюдения норм безопасности пневмопривода (ISO 4414 требует управляемого сброса энергии перед обслуживанием). В каталоге WAALPC этот запрос закрывает серия VHS — ручной запорный клапан с плавным пуском и сбросом остаточного давления, то есть узел блокировки-развоздушивания (lockout) для безопасного обслуживания. Четыре модификации, 2500–11 741 ₽: от VHS20-01A (2500 ₽) до VHS50 (11 741 ₽) по условному проходу.
Важная инженерная оговорка, которую мы дали клиенту прямо в разборе: VHS — это ручной запорный узел с плавным сбросом, а не автоматический клапан плавного пуска с электро- или пневмоуправлением. Для ручной изоляции участка и безопасного развоздушивания перед обслуживанием VHS — корректная функциональная замена; если же в схеме требовался именно автоматический soft-start с управляющим сигналом, это отдельно оговаривается, потому что тип управления отличается. Отдельной серии предохранительных клапанов сброса давления (по типу пружинного предохранительного) в номенклатуре WAALPC нет — такие позиции, если встречаются, уходят в «не наш профиль». Честно указать это различие важнее, чем закрыть строку любой ценой.
Вакуум: эжекторы и фильтры — единственная группа «со склада»
Двенадцать позиций вакуумной техники — единственная категория, которая закрылась полностью по статусу «со склада», потому что здесь совпадает и функция, и присоединение. Вакуумные эжекторы ZH (8 модификаций, 830–970 ₽) создают разрежение по принципу Вентури из сжатого воздуха — это компактные генераторы вакуума для присосок; узкий ценовой диапазон делает их предсказуемой складской позицией. К ним — сопутствующая арматура: ZU — глушители и фильтры вакуумной линии (4 модификации, 310–340 ₽, раскол по исполнениям S/L) и ZFC — вакуумные фильтры (18 модификаций, 210–490 ₽; ZFC100-04B — 210 ₽, ZFC77B — 490 ₽), которые защищают эжектор и датчик от пыли, подсасываемой вместе с воздухом.
Расход сжатого воздуха на питание эжектора — единственный параметр, который стоит прикинуть заранее: несколько эжекторов на линии заметно поднимают потребление компрессора. Оценить его удобно в калькуляторе расхода воздуха. Складские вакуумные серии собраны в разделе вакуумной техники: эжекторы ZH и вакуумные фильтры ZFC. Глушители вакуумной и выхлопной линии — в разделе глушителей. Подробный разбор принципа работы и подбора — в статье о вакуумной технике в пневматике.
Датчики положения
Восемь позиций — бесконтактные магниточувствительные датчики положения, которые устанавливаются на цилиндр и фиксируют крайние положения поршня по магнитному кольцу. В каталоге WAALPC их закрывают две серии: CS1 — магниточувствительные датчики в паз/хомут (26 модификаций, 301–733 ₽; CS1-J — 301 ₽ герконовый, CS1-E-PNPNPN — 583 ₽ электронный) и D-серия — датчики в T-паз (26 модификаций, 395–1184 ₽; D-A73 — 395 ₽ герконовый, D-M9B — 714 ₽ электронный, D-R731 — 1184 ₽). Тип выхода — геркон (два провода) или транзистор NPN/PNP (три провода), напряжение обычно 5–30 В DC.
Статус — «функциональная замена»: по типу сигнала и напряжению датчики подбираются один в один, но профиль паза и способ фиксации на корпусе цилиндра у Festo и у формата WAALPC различаются — под конкретный цилиндр проверяется, встаёт ли датчик в штатный паз или нужен монтажный хомут. Датчик работает только на цилиндре с магнитным поршнем — это проверяется по исходному артикулу цилиндра, а не по датчику.
13 позиций «не наш профиль» — почему честный отказ важнее
Оставшиеся 13 позиций — электронные реле и датчики давления (реле-сигнализаторы с настраиваемым порогом, аналоговые датчики давления с выходом 4–20 мА). В номенклатуре WAALPC такого класса изделий нет: это не пневмомеханика, а контрольно-измерительная электроника, и подменять её «похожим по картинке» механическим клапаном нельзя. По таким позициям мы прямо пишем «не наш профиль» и советуем взять их у профильного поставщика КИП.
Это принципиальная часть консалтинга: репутация инженерного подбора строится на том, что клиент может доверять и категории «со склада», и категории «не наш профиль». Если бы мы натянули на реле давления любой запорный клапан, клиент получил бы неработающий узел и перестал бы верить остальным 63 корректным позициям. Честные 13 «нет» — это то, что делает 63 «да» надёжными.
Три рабочих дня — из чего сложился срок
Ровно три рабочих дня заняла не «продажа», а инженерный разбор с проверкой каждой строки. Вот из чего сложился срок.
-
1
День 1 — классификация
Каждый из 76 артикулов Festo разложен по типу изделия и формату: захват, седельный клапан, вакуум, плавный пуск, датчик или чужой класс. Сразу отсечены 13 позиций «не наш профиль».
-
2
День 2 — подбор и сверка
По 63 позициям подобраны серии WAALPC, сверены типоразмеры, ходы, усилия и присоединения. По захватам и датчикам проверен монтажный интерфейс, отмечено, где нужен переходник.
-
3
День 3 — таблица и цены
Собрана итоговая таблица с категорией совместимости, ценой и наличием по каждой позиции, посчитана экономия. Складские позиции — к отгрузке от одного дня.
Для типового списка на 10–100 позиций сам разбор занимает 1 рабочий день — три дня в этом кейсе ушли на дополнительную сверку монтажа по захватам и седельным клапанам под конкретное оборудование клиента. Подобрать замену по одному-двум артикулам можно за минуты через инструмент подбора аналога.
Часто задаваемые вопросы
Можно ли заменить весь список Festo на аналоги одним поставщиком
Полностью — почти никогда, и это нормально. В типовом импортном списке всегда есть позиции чужого класса: в этом кейсе из 76 позиций 63 закрылись аналогами WAALPC со склада и функционально, а 13 (реле и датчики давления) честно отнесены к «не наш профиль». Задача инженерного подбора — максимально закрыть пневмомеханику и прямо указать, что относится к другой номенклатуре, а не выдавать «похожее» за аналог.
Чем «функциональная замена» отличается от «точного соответствия»
Точное соответствие со склада — когда совпадают тип, формат, типоразмер и присоединение, и узел встаёт без переделки (в кейсе так закрылся вакуум: эжекторы ZH, фильтры ZFC). Функциональная замена — когда изделие того же назначения и класса, усилие и ход подбираются один в один, но крепление отличается и требует переходника или сверки монтажа (захваты, датчики положения). И то, и другое — рабочая замена, разница только в объёме проверки перед отгрузкой.
Какие захваты WAALPC закрывают грипперы Festo
Крупнейшая группа каталога — 31 серия, 384 модификации, 350–125 300 ₽. Параллельные двухпальцевые закрывает серия MHZ (от 350 ₽), трёх- и четырёхкулачковые центрирующие — MHS, усиленные параллельные — HFZ и HFK, с увеличенным ходом — MHL, поворотные — MRHQ, угловые силовые — MHW. Усилие сжатия и ход пальцев подбираются по типоразмеру, а присоединительная плита сверяется по чертежу — при необходимости ставится переходная пластина.
Почему седельные клапаны идут только в нержавеющем исполнении
Потому что исходные позиции клиента были под пищевую и агрессивную среду. В каталоге WAALPC этот класс закрывают нержавеющие серии PV100P (пневмоуправляемый, 6 модификаций, 3090–12 380 ₽) и FV100F (педальный, 12 модификаций, 7280–22 860 ₽; -S — с возвратной пружиной). Корпус и седло — нержавеющая сталь; перед подбором сверяются условный проход, присоединительная резьба и совместимость уплотнения с рабочей средой и температурой.
Есть ли у WAALPC аналог реле или датчика давления Festo
Нет. Электронные реле и датчики давления — это контрольно-измерительная электроника, а не пневмомеханика, и в номенклатуре WAALPC такого класса нет. Именно поэтому 13 позиций из этого списка отнесены к «не наш профиль»: по ним корректнее обратиться к профильному поставщику КИП, чем ставить механический клапан вместо электронного реле.
За сколько разбирается список импортных артикулов
Для типового списка на 10–100 позиций — 1 рабочий день. В этом кейсе на 76 позиций ушло 3 дня из-за дополнительной сверки монтажа захватов и седельных клапанов под конкретное оборудование. В ответ приходит таблица, где каждый артикул разложен по категориям: точное соответствие со склада, совместимый аналог по ISO, отгрузка от 2 недель, функциональная замена и «не наш профиль».
Связанные материалы
- Аналоги Festo: матрица замены на WAALPC
- Аналоги SMC: матрица замены на WAALPC
- Вакуумная техника в пневматике: эжекторы, присоски, расчёт
- Каталог вакуумной техники WAALPC
- Каталог запорных и седельных клапанов
- Инструмент подбора аналога по артикулу
- Калькулятор расхода сжатого воздуха
- Конвертер единиц: бар, МПа, кгс/см²
Есть свой список импортной пневматики — Festo, SMC или другого бренда: захваты, седельные клапаны, вакуумные эжекторы, узлы плавного пуска, датчики? Пришлите таблицу артикулов через страницу подбора аналогов — и в ответ получите разбор по категориям: точное соответствие со склада, совместимый аналог по ISO, отгрузка от 2 недель, функциональная замена и честное «не наш профиль» с ценой и наличием по каждой строке. Для типового списка — таблица за 1 рабочий день. Это инженерный консалтинг по замене импортной пневматики, а не продажа коробки: каждую позицию сверяем по чертежу оригинала. Телефон 8-800 350-01-08 — бесплатно по России.
