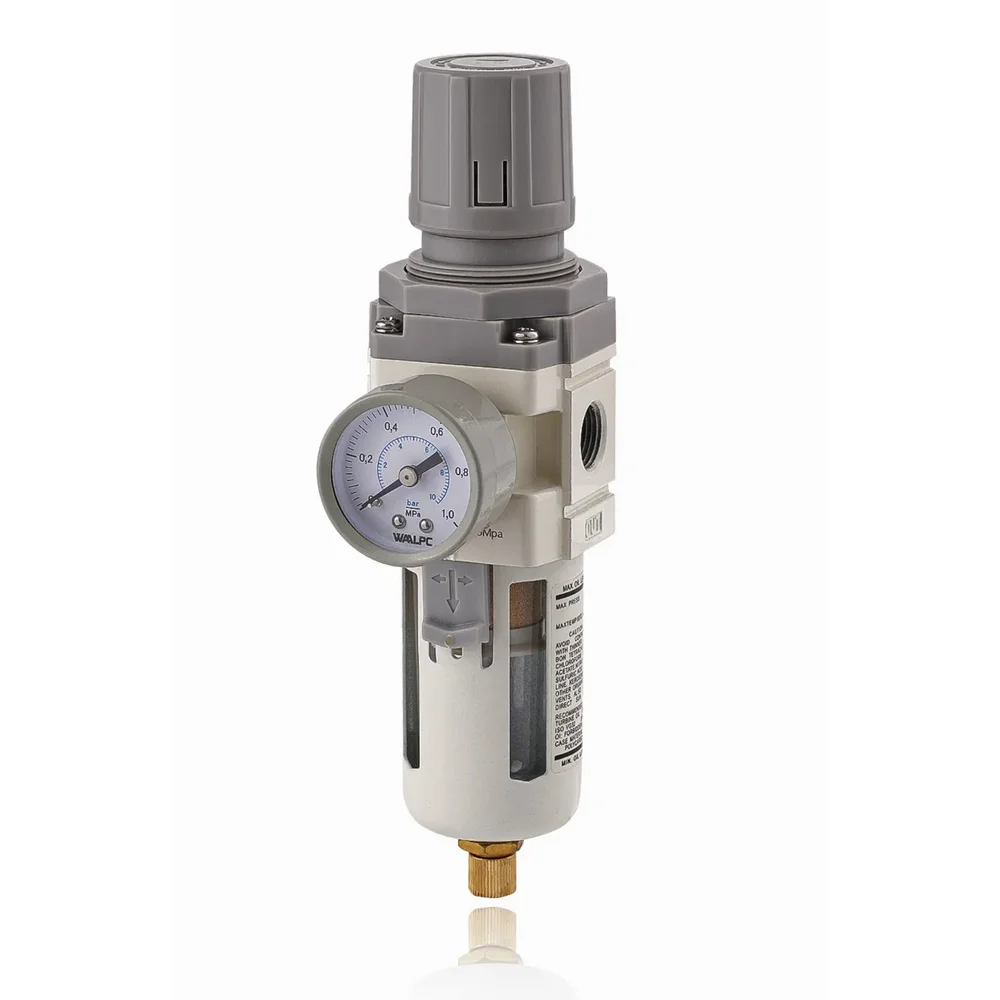

Фильтр-регулятор Waalpc AW3000-03 G3/8" — изображение 1

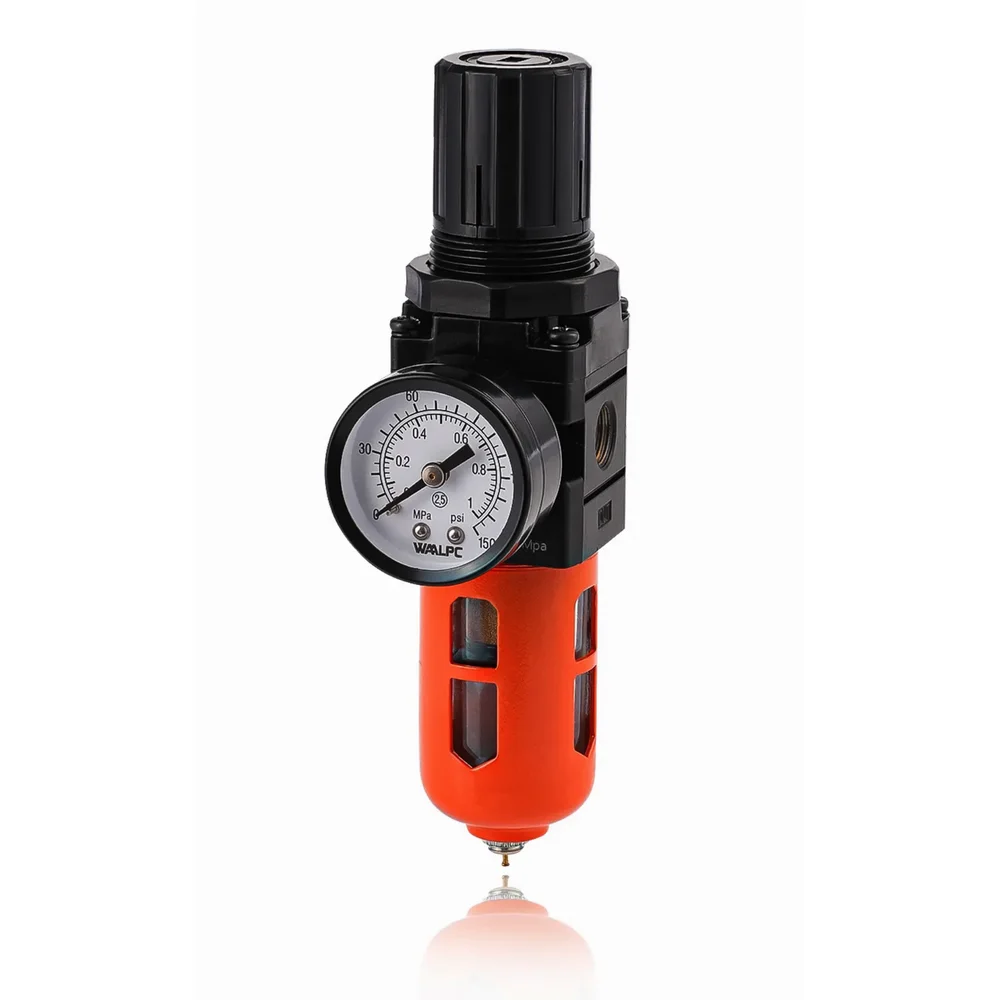

Фильтр-регулятор Waalpc AW3000-03 G3/8" — изображение 2

Фильтр-регулятор Waalpc AW3000-03 G3/8″

Name: Фильтр-регулятор AW3000-03 G3/8" — купить в Corneta
SKU: AW3000-03
Price: 2360.00 RUB
Availability: InStock

2 360,00 ₽

Фильтр-регулятор AW3000, порт G3/8″, фильтрация 25 мкм, дренаж полуавтоматический.

⚙️ Ключевые характеристики

Артикул	AW3000-03
Присоединение (порт)	G3/8"
Степень фильтрации	25 мкм
Макс. выходное давление	0.85 МПа
Макс. рабочее давление	1.0 МПа
Тип дренажа	Полуавтоматический
Материал корпуса	Алюминиевый сплав
Материал стакана	Поликарбонат
Резьба манометра	G1/8"

Все характеристики →

Ожидается поступление

Сравнить

Артикул: AW3000-03 Категория: Фильтры-регуляторы

Описание

Фильтр-регулятор Waalpc AW3000-03 (Порт G3/8″)

Блок подготовки воздуха AW3000-03 объединяет в одном корпусе фильтр-влагоотделитель и регулятор давления. Устройство очищает сжатый воздух от конденсата и твердых частиц (25 мкм), а также поддерживает заданное рабочее давление в системе.

Особенности модели:

Функция 2-в-1: экономия монтажного пространства и фитингов.
Дренаж: Полуавтоматический.
Стакан: металлическим защитным кожухом.
Сброс давления: механизм сброса избыточного давления (Relieving type).

Технические параметры:

Диапазон регулировки: 0.05 – 0.85 МПа
Тонкость фильтрации: 25 мкм
Рабочая температура: +5…+60°C
Материал корпуса: Алюминиевое литье

Рекомендации по эксплуатации:

Устанавливать вертикально, стаканом вниз.
Соблюдать направление потока (по стрелке на корпусе).
Не протирать поликарбонатный стакан растворителями.

Технические чертежи

Схемы подключения

Детали

Производитель	Waalpc
Серия	AW3000
Группа товаров	Подготовка воздуха
Тип оборудования	Фильтры-регуляторы
Страна происхождения	CN
Степень фильтрации	25 мкм
Тип дренажа	Полуавтоматический
Резьба манометра	G1/8″
Направление потока	Односторонний
Механизм сброса давления	С сбросом давления (Relieving)
Материал корпуса	Алюминиевый сплав
Материал стакана	Поликарбонат
Защитный кожух стакана	Есть
Ширина	53 мм
Высота	211 мм
Вес	640 г
Рабочая среда	Сжатый воздух (фильтрация 25 мкм)
Температура окружающей среды	+5…+60°C
Максимальное рабочее давление	1.0 МПа
Пробное давление	1.5 МПа
Присоединение (размер порта)	G3/8″
Минимальное выходное давление	0.05 МПа
Максимальное выходное давление	0.85 МПа
Тип резьбы	G (BSPP) — Цилиндрическая
Стандарт резьбы	ISO 228-1 / DIN 259

Отзывы (0)

Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “Фильтр-регулятор Waalpc AW3000-03 G3/8″”

ДОСТАВКА

📍
До пункта выдачи

Более 5 000 пунктов СДЭК · Срок: 2–7 дней

🎁 Бесплатно от 10 000 ₽

🚚
Курьером до двери

Доставка по адресу · Срок: 2–7 дней

🎁 Бесплатно от 10 000 ₽

📋 Трек-номер для отслеживания

🛡️ Надёжная упаковка оборудования

⚡ Отправка в день заказа

💡 Стоимость рассчитывается автоматически при оформлении заказа
Подробнее →

💡 Советы инженера: фильтр-регулятор

! Монтаж строго вертикально, стаканом вниз. Конденсат должен стекать вниз под действием силы тяжести. Боковой и перевёрнутый монтаж — фильтрация не работает.

1 Не ставьте рядом с компрессором. Горячий воздух (60–80°C) переводит влагу в газ — фильтр не справится. Установите конденсор и осушитель между компрессором и фильтром.

2 Правило 85%: давление на выходе ≤ 85% от входного. Вход 8 бар → выход не более 6,8 бар.

3 Ручка регулятора — сбоку. Не вниз (конденсат в механизме), не вверх. После настройки — нажмите Lock.

4 Оставьте место снизу для обслуживания. Расстояние от дна стакана до поверхности — больше высоты стакана, иначе его невозможно снять.

5 Сливайте конденсат регулярно. Не допускайте превышения уровня воды выше фильтрующего элемента — грязная вода попадёт обратно в систему.

⚠ Стакан из поликарбоната — несовместим с синтетическим маслом, органическими растворителями, щелочами и кислотами. Избегайте прямого солнечного света.
