Акт обследования утечек сжатого воздуха: PDF-шаблон + протокол ISO 11500 + калькулятор

Энергоменеджер пищевого комбината или машиностроительного завода обязан раз в год составлять акт обследования утечек сжатого воздуха — это требование ISO 50001 (энергоменеджмент) и условие энергосервисного контракта. Без формального акта потери воздуха не учитываются в бюджете энергоресурсов, и руководство не видит, что 25-35 % работы компрессора уходит впустую. В этой статье инженер пневмоавтоматики Вадим Ибрагимов разбирает структуру акта, методику обследования по ISO 11011:2013 «Сжатый воздух. Энергоэффективность. Оценка» (pull-down test), формулу расчёта потерь Q = π × d²/4 × √(2 × Δp × ρ × коэф.), таблицу диаметр × давление → нл/мин, калькулятор годовой стоимости в рублях и образец PDF-документа для приложения к энергоотчёту. Материал ориентирован на руководителей энергослужб, инженеров по охране окружающей среды и аудиторов системы энергоменеджмента, которые готовят документы для внутреннего и сертификационного аудита.

Краткий ответ: что включает акт и зачем он нужен

Акт обследования утечек сжатого воздуха — это документ, фиксирующий состояние пневматической инфраструктуры предприятия на момент обследования, объём потерь воздуха в нормальных литрах в минуту (нл/мин), расчёт годовой стоимости этих потерь в рублях и список выявленных точек утечек. Акт оформляется по итогам обследования бригадой из 2-3 человек, занимает 4-8 часов работы и подписывается членами комиссии — представителем энергослужбы, представителем эксплуатации и аудитором.

В состав акта входит: (1) титульный лист с реквизитами заказчика (ИНН, КПП, юр. адрес, ОКПО), наименованием объекта, датой обследования, составом комиссии; (2) описание объекта обследования — производительность компрессора в нм³/мин, давление сети, общая длина пневмомагистрали, количество потребителей; (3) методика обследования по ISO 11011:2013 с указанием применённых приборов; (4) результаты pull-down test — измеренное время падения давления и рассчитанный общий объём утечек; (5) перечень обнаруженных точек утечек с координатами по плану цеха; (6) расчёт годовых потерь в денежном выражении по тарифу электроэнергии; (7) рекомендации по устранению; (8) подписи комиссии. PDF-шаблон акта — стандарт А4 на 4-6 страниц. Связь с практикой обнаружения утечек на местах разобрана в материале утечки воздуха в пневмосистеме.

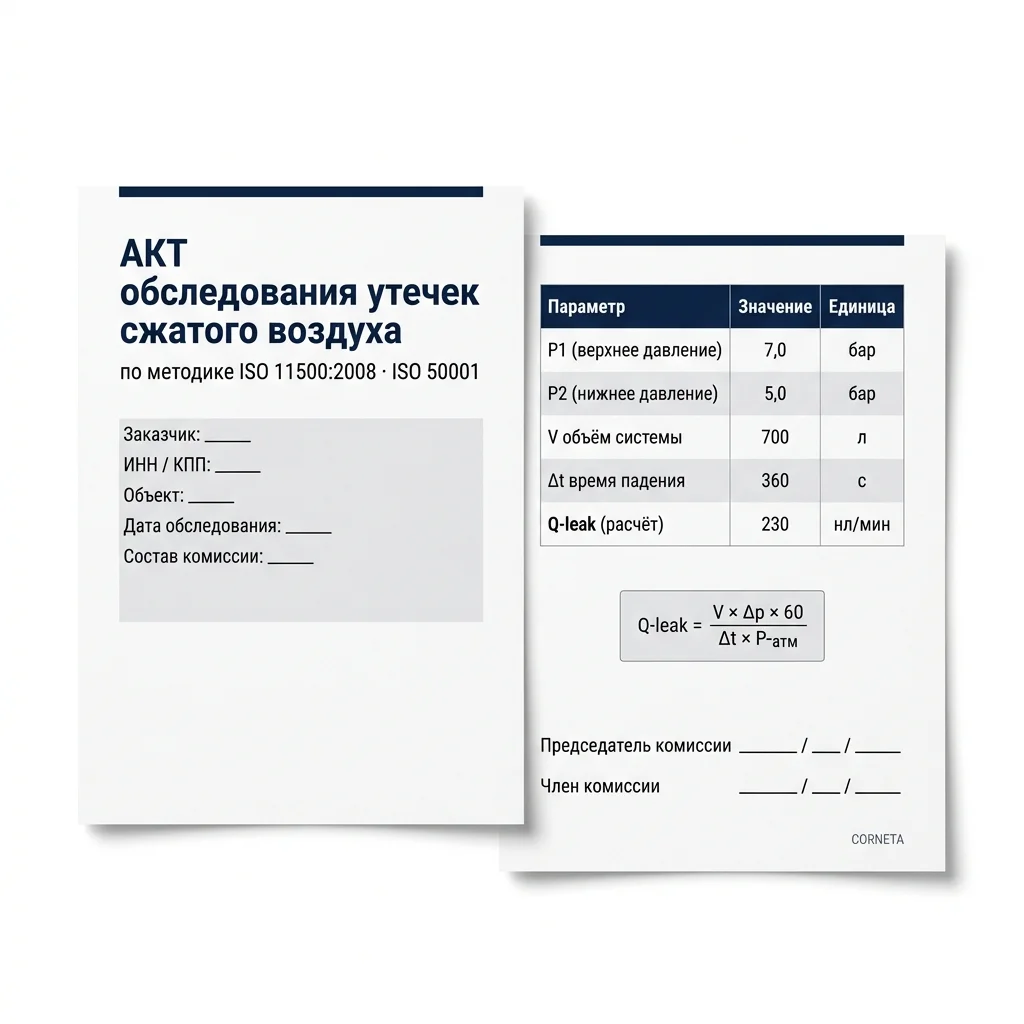

Структура PDF-акта обследования утечек

Шаблон акта построен по логике «реквизиты → методика → измерения → расчёт → выводы». Каждый раздел нумерован и снабжён полями для заполнения. Стандартная структура:

№ раздела	Наименование	Содержание
1	Титульный лист	Реквизиты заказчика, объект, дата, состав комиссии
2	Цели и нормативные ссылки	ISO 11011, ISO 50001, ГОСТ Р 51541-99
3	Описание объекта	Компрессор, ресивер, протяжённость магистрали, потребители
4	Методика обследования	Pull-down test ISO 11011:2013 + ультразвуковой поиск
5	Приборы и оборудование	Манометр класса 1,5, секундомер, УЗТ, расходомер
6	Результаты измерений	P1, P2, время Δt, объём ресивера, расчёт Q-leak
7	Перечень точек утечек	Таблица: координата, диаметр, расход, фото
8	Расчёт годовых потерь	кВт·ч в год × тариф = рубли в год
9	Рекомендации	Приоритет устранения, сроки, ответственные
10	Подписи комиссии	Даты, печати, согласование с энергослужбой

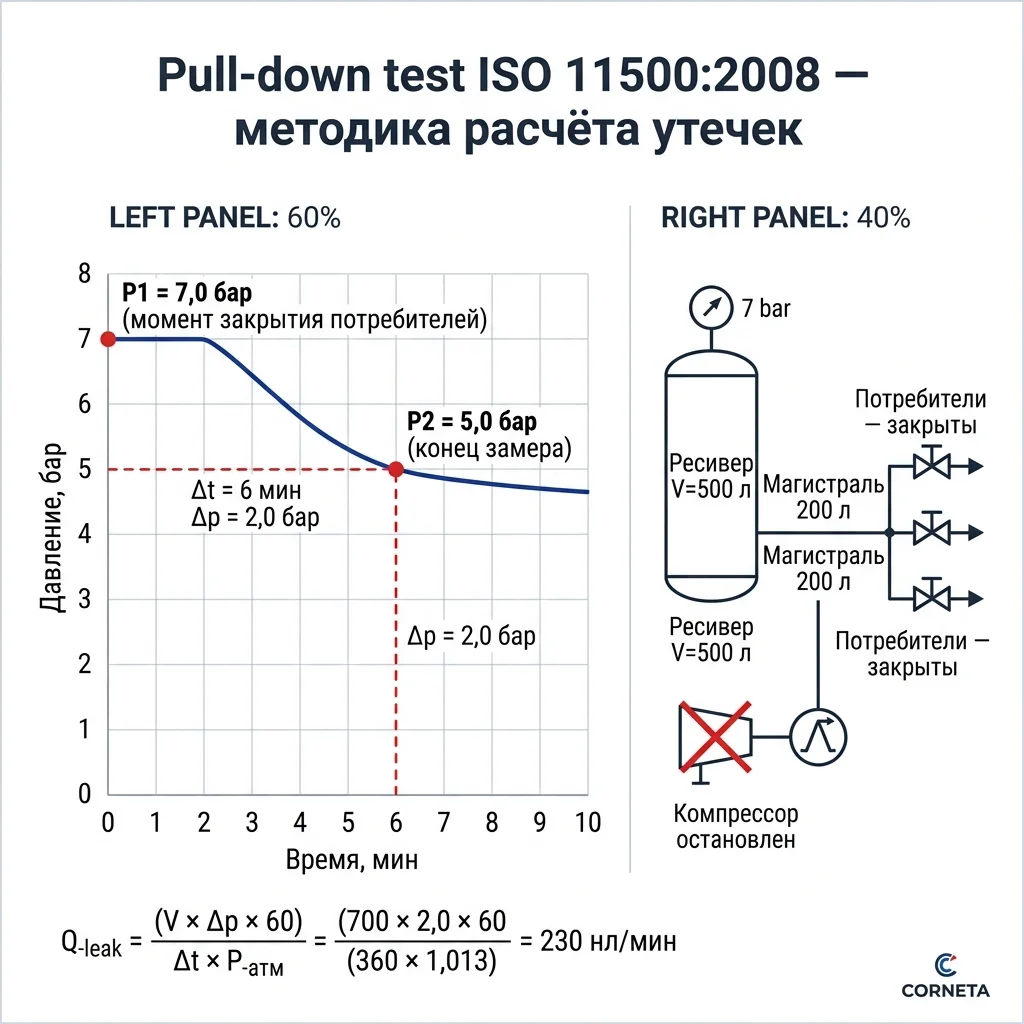

Методика ISO 11011: pull-down test

ISO 11011:2013 «Compressed air — Energy efficiency — Assessment» (русское наименование — «Сжатый воздух. Энергоэффективность. Оценка») задаёт порядок энергетического обследования системы сжатого воздуха целиком: от выработки воздуха компрессором до конечных потребителей, включая выявление и количественную оценку утечек как одной из форм потерь. Метод падения давления (pull-down test) — общепринятая инструментальная процедура такого обследования: останавливают компрессор, перекрывают всех потребителей, оставляют только магистраль с утечками и засекают время, за которое давление упадёт с верхней отметки P1 до нижней P2. Зная объём ресивера V и перепад давления Δp = P1 − P2, можно вычислить, какой расход «утёк» за это время. Сама формула расчёта ниже — инженерная практика энергоаудита (ISO 11011 и ISO 50001), а не дословный текст стандарта.

Процедура pull-down test занимает 30-60 минут и состоит из шести шагов:

1. Подготовка системы. Накачайте магистраль и ресивер до верхнего рабочего давления P1 = 7,0 бар. Убедитесь, что компрессор работает в нормальном режиме.
2. Отключение потребителей. Закройте все запорные краны перед потребителями (цилиндры, инструмент, технологические линии). Магистраль остаётся под давлением только с фитингами, соединениями и арматурой — то есть с источниками утечек.
3. Остановка компрессора. Выключите компрессор и отключите автоматический разгрузочный клапан, чтобы он не сбрасывал давление.
4. Засечь время. Включите секундомер и одновременно запустите запись на электронном датчике давления (или регулярно фиксируйте показания обычного манометра — каждые 30 секунд).
5. Замер падения. Дождитесь, когда давление упадёт до нижней отметки P2 = 5,0 бар. Запишите время Δt в секундах.
6. Расчёт утечек. По формуле ниже вычислите интегральный расход утечек в нл/мин.

Параллельно во время теста бригада обходит магистраль с ультразвуковым течеискателем и составляет карту утечек — где именно слышен шум. Это нужно для раздела 7 акта (перечень точек). Подробнее методики обнаружения отдельных утечек разобраны в материале утечки воздуха в пневмосистеме.

Формула расчёта потерь воздуха

Расчёт интегрального расхода утечек по результатам pull-down test:

где:

• Q-leak — интегральный расход утечек в нормальных литрах в минуту;
• V — суммарный объём магистрали и ресивера в литрах (например, ресивер 500 л + магистраль 200 л = 700 л);
• Δp — перепад давления в барах (P1 − P2 = 7,0 − 5,0 = 2,0 бар);
• Δt — время падения давления в секундах;
• P-атм — атмосферное давление = 1,013 бар (используется для пересчёта объёма из «при давлении» в «нормальные литры»).

Пример. Ресивер 500 л + магистраль 200 л = V = 700 л. Давление упало с 7,0 до 5,0 бар (Δp = 2,0 бар) за 6 минут = 360 секунд. Расчёт: Q-leak = (700 × 2,0 × 60) / (360 × 1,013) = 84 000 / 364,7 = 230 нл/мин. Это уровень утечек ≈ 14 % при производительности компрессора 1 600 нл/мин — типичное значение для пневмосистемы старше 5 лет без планового обслуживания.

Для оценки отдельных утечек применяется формула истечения через отверстие (формула Сен-Венана):

где μ ≈ 0,65 — коэффициент расхода для острокромочного отверстия, d — диаметр отверстия в метрах, Δp — перепад давления в Па, ρ — плотность воздуха = 1,2 кг/м³. Для практических расчётов проще использовать калькулятор экономии сжатого воздуха или таблицу ниже.

Таблица: диаметр отверстия × давление → нл/мин

Диаметр отверстия	При 5 бар	При 6 бар	При 7 бар	При 8 бар
1 мм	75 нл/мин	87 нл/мин	98 нл/мин	110 нл/мин
3 мм	670 нл/мин	780 нл/мин	890 нл/мин	995 нл/мин
5 мм	1 870 нл/мин	2 180 нл/мин	2 470 нл/мин	2 770 нл/мин
10 мм	7 490 нл/мин	8 720 нл/мин	9 880 нл/мин	11 080 нл/мин

Чтобы понять масштаб: одна дырка диаметром 3 мм на компрессорной магистрали 7 бар равна непрерывному расходу 890 нл/мин — это полноценная мощность отдельной пневмосистемы малого участка. Замена сорванной резинки в фитинге окупается за 1-2 дня по экономии электроэнергии.

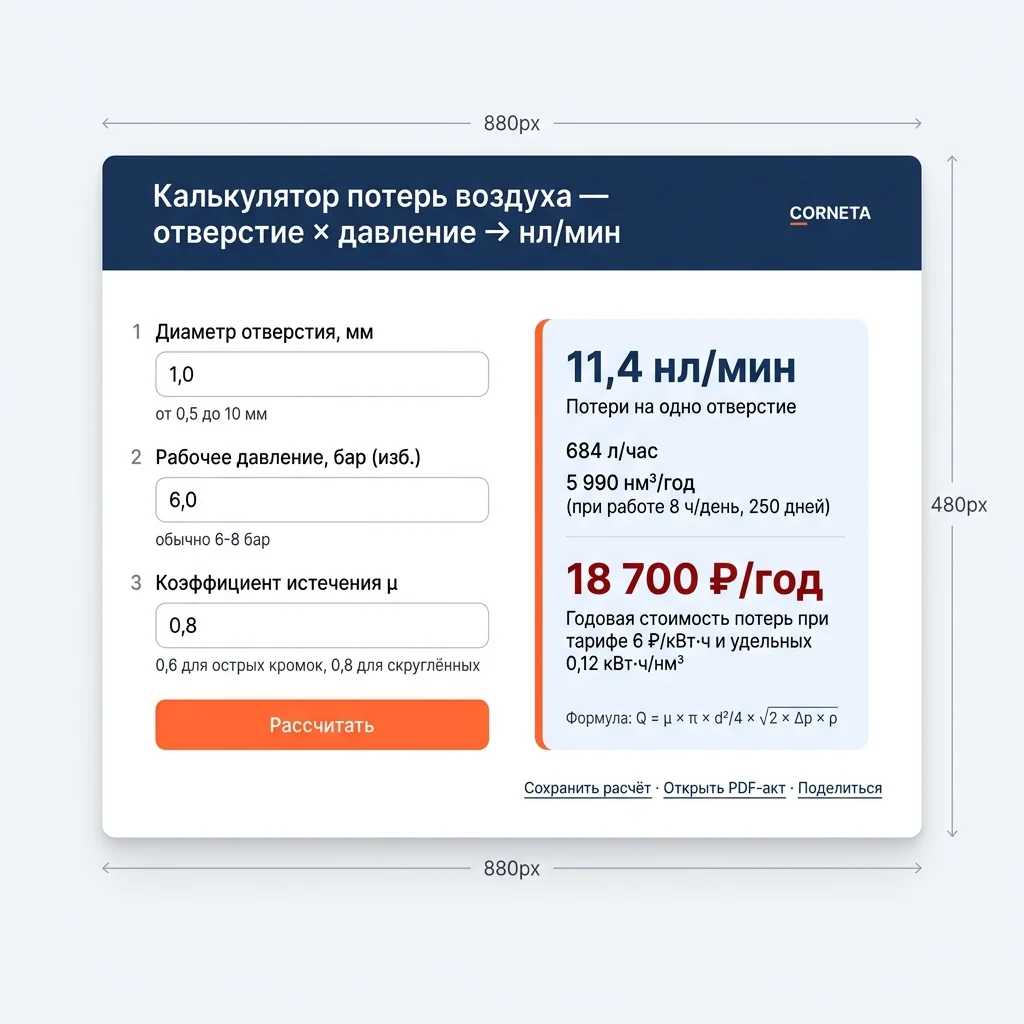

Калькулятор годовой стоимости утечек

После замера интегрального расхода утечек нужно перевести его в рубли — это основной аргумент для отчёта руководству. Удельное энергопотребление промышленного компрессора с винтовым приводом: 0,11-0,14 кВт·ч на 1 нм³ сжатого воздуха при 7 бар. Средний показатель — 0,12 кВт·ч/нм³. Формула годовых потерь:

где Q-leak — расход утечек в нл/мин, 60 — пересчёт минут в часы, T — годовое время работы компрессора в часах (для односменного производства ~ 2 000 ч/год, двухсменного ~ 4 000 ч/год, непрерывного ~ 8 760 ч/год), W — удельное энергопотребление 0,12 кВт·ч/нм³, Тариф — стоимость кВт·ч электроэнергии в рублях, /1000 — перевод нл в нм³.

Пример. Утечка 230 нл/мин, односменный режим 2 000 ч/год, тариф 8,5 руб/кВт·ч. Стоимость = 230 × 60 × 2000 × 0,12 × 8,5 / 1000 = 28 152 ₽/год. Если режим двухсменный — удвоится до 56 304 ₽/год. При непрерывном производстве — 123 314 ₽/год. Эта цифра идёт в раздел 8 акта и в энергобюджет предприятия.

Как составить и приложить расчёт к акту

Расчёт оформляется как приложение № 1 к акту обследования утечек. Структура приложения:

1. Исходные данные. Перечислите параметры замера: P1, P2, Δt, объём системы V, тип компрессора, удельное энергопотребление, тариф электроэнергии, режим работы предприятия. Каждое значение со ссылкой на источник (паспорт компрессора, бухгалтерская справка по тарифу, заводской регламент).
2. Расчёт интегрального расхода утечек. Формула Q-leak, подстановка чисел, результат в нл/мин и в процентах от номинала компрессора. Сравнение с ориентирами энергоаудита (практика обследований по ISO 11011 и ISO 50001) — нормальный уровень утечек до 5 %, удовлетворительный до 10 %, требующий вмешательства свыше 15 %. Это не нормативные пороги стандарта, а сложившиеся оценочные ориентиры отрасли.
3. Расчёт годовых потерь воздуха в нм³. Q-leak × 60 × T / 1000 — перевод в общий объём потерь за год.
4. Расчёт годовых электропотерь в кВт·ч. Объём в нм³ × удельное энергопотребление в кВт·ч/нм³.
5. Расчёт годовых денежных потерь в рублях. кВт·ч × тариф.
6. Расчёт срока окупаемости устранения. Стоимость работ по устранению (замена фитингов, уплотнений, ремонт магистрали) ÷ годовая экономия. Типичный срок 0,5-3 месяца.

Приложение № 2 — таблица точек утечек с координатами по плану цеха, диаметром отверстия, расходом и фотографией. Приложение № 3 — карта-схема пневмомагистрали с отметками всех найденных дефектов. Приложение № 4 — план-график устранения с ответственными и сроками.

Типичные ошибки при составлении акта

• Забыли учесть температуру воздуха. Pull-down test чувствителен к температуре — при нагреве воздух расширяется и давление в ресивере растёт даже без подкачки. Если в цехе утром +10 °C, а к 14 часам +25 °C, измерение нужно проводить в стабильных условиях с фиксацией начальной и конечной температуры. Поправка к Q-leak: −0,3 % на каждый градус потепления.
• Не учли объём магистрали в V. Многие энергоменеджеры берут только объём ресивера (например, 500 л), забывая, что магистраль длиной 200 м из трубы Ду50 имеет объём около 400 л. Это завышает расчёт утечек в 2 раза. Правильно: V = V-ресивер + V-магистраль (для каждого участка отдельно).
• Использовали неправильный коэффициент расхода. Для острокромочного отверстия μ = 0,65. Для конического свища (плавное расширение) μ = 0,85-0,95. Для длинного канала с трением μ = 0,5-0,6. Выбор коэффициента влияет на расчёт точечной утечки до 30 %.
• Указали ISO 11011 как методику без её фактического применения. Если в акте написано «обследование по ISO 11011», но pull-down test не проводился, акт юридически уязвим при сертификационном аудите ISO 50001. Метод должен быть реально применён и отражён в протоколе.
• Не зафиксировали состав комиссии. Акт без подписей представителя энергослужбы и эксплуатации недействителен. Минимум 2 подписи, оптимально 3 — энергоменеджер + главный инженер + аудитор.
• Игнорируют сезонность. Зимой утечки в полиамидных и полиуретановых фитингах увеличиваются из-за усадки уплотнений на холоде. Обследование в январе даст другие цифры, чем в июле. В акте указывайте дату и температуру.
• Не приложили план устранения. Акт без раздела 9 «Рекомендации» и приложения с план-графиком — это только констатация факта. Для системы энергоменеджмента нужен документ управленческого характера: что, когда, кто, за сколько.

Связанные материалы

• Утечки воздуха в пневмосистеме — поиск и устранение
• Экономия сжатого воздуха на промышленных предприятиях
• Что такое нл/мин: нормальный расход воздуха
• Расчёт расхода воздуха пневмосистемы
• Калькулятор экономии сжатого воздуха
• Регуляторы давления для пневмосистем

Часто задаваемые вопросы

Зачем нужен акт обследования утечек сжатого воздуха?

Акт нужен для трёх задач. Первая — формальное основание включить потери воздуха в энергобюджет предприятия по ISO 50001. Без акта потери не учитываются и не финансируются устранение. Вторая — обоснование для руководства бюджета на ремонт магистрали и замену фитингов — годовые потери от утечек на среднем заводе 100-500 тыс. руб, и устранение окупается за 1-3 месяца. Третья — обязательный документ при сертификационном аудите ISO 50001 и энергосервисном контракте.

Что такое pull-down test по ISO 11011?

Pull-down test — это метод измерения интегрального уровня утечек путём анализа падения давления в магистрали при остановленном компрессоре и закрытых потребителях. Накачивают систему до P1=7 бар, останавливают компрессор, закрывают потребителей и засекают время падения давления до P2=5 бар. По формуле Q-leak = (V × Δp × 60) / (Δt × P-атм) вычисляют общий расход утечек в нл/мин.

Какой уровень утечек считается нормальным?

Оценочные ориентиры энергоаудита (практика обследований по ISO 11011 и ISO 50001; нормативных порогов в самих стандартах нет): до 5 % от номинальной производительности компрессора — отличный результат для новой системы. 5-10 % — удовлетворительно для системы возрастом 3-5 лет. 10-15 % — требует планового обслуживания. Свыше 15 % — критический уровень, требующий немедленного вмешательства. Средний российский завод без планового обслуживания — 18-25 %, и устранение даёт быструю экономию.

Сколько стоит обследование утечек у внешнего подрядчика?

Типовой акт обследования утечек на предприятии с одним компрессором и магистралью до 500 м стоит у внешнего энергоаудитора 25-60 тыс. руб. В стоимость входит: pull-down test, ультразвуковой обход магистрали, составление перечня точек утечек, расчёт годовых потерь, оформление акта по ISO 11011 с подписями. Срок выполнения 1-2 рабочих дня. Окупается за 1-3 месяца за счёт экономии электроэнергии после устранения.

Как часто нужно составлять акт обследования утечек?

Согласно ISO 50001 — раз в год обязательно как часть пересмотра энергобюджета. Для предприятий пищевой и фармацевтической промышленности с непрерывным циклом — раз в 6 месяцев. После капитального ремонта пневмомагистрали — внеплановый акт через 1-2 месяца после ввода в эксплуатацию для контроля качества работ. После сезонной смены температуры (осень-зима) — желательный внеплановый замер.

Можно ли составить акт самим без внешнего подрядчика?

Да, если на предприятии есть энергоменеджер с квалификацией и приборы — манометр класса точности 1,5 диапазона 0-10 бар, секундомер, ультразвуковой течеискатель (стоимость от 25 тыс. руб). PDF-шаблон акта, методика ISO 11011, формулы расчёта и таблица диаметр × давление есть в открытом доступе. Внешний подрядчик нужен только при сертификационном аудите ISO 50001, где требуется независимая оценка.
