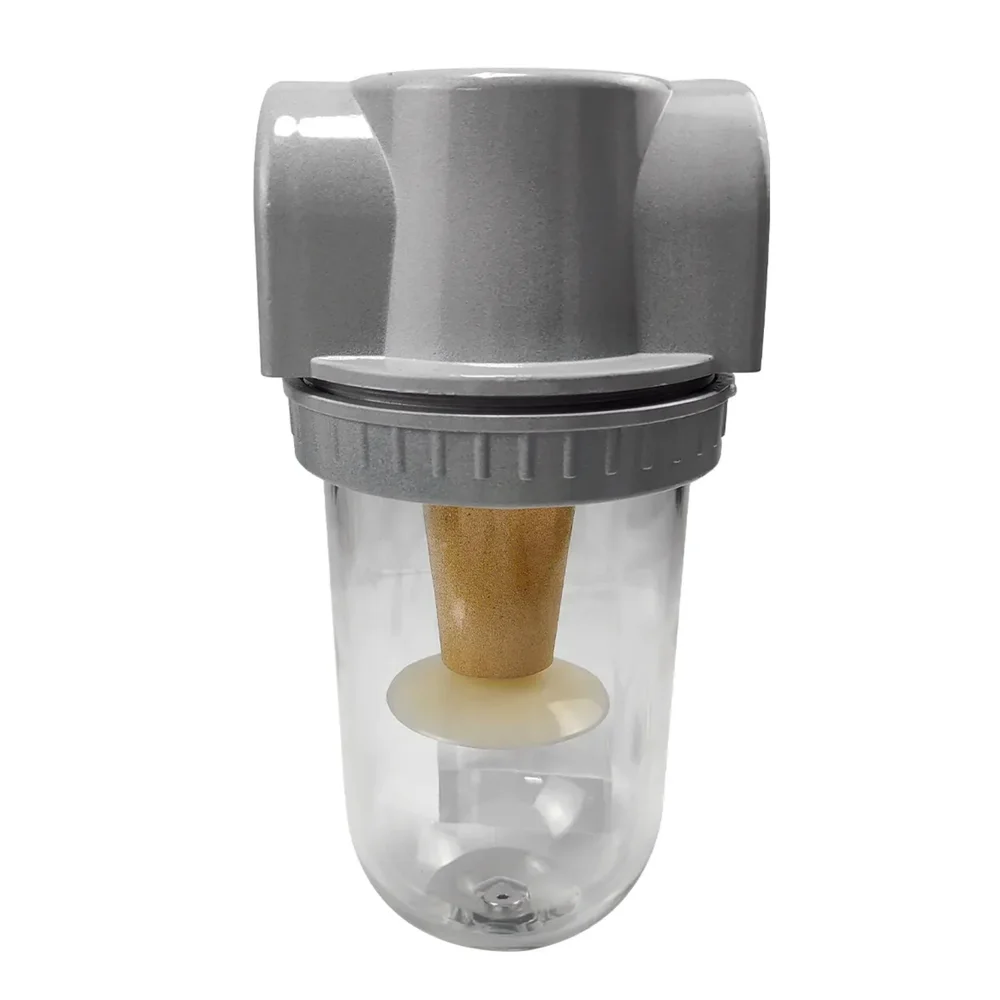

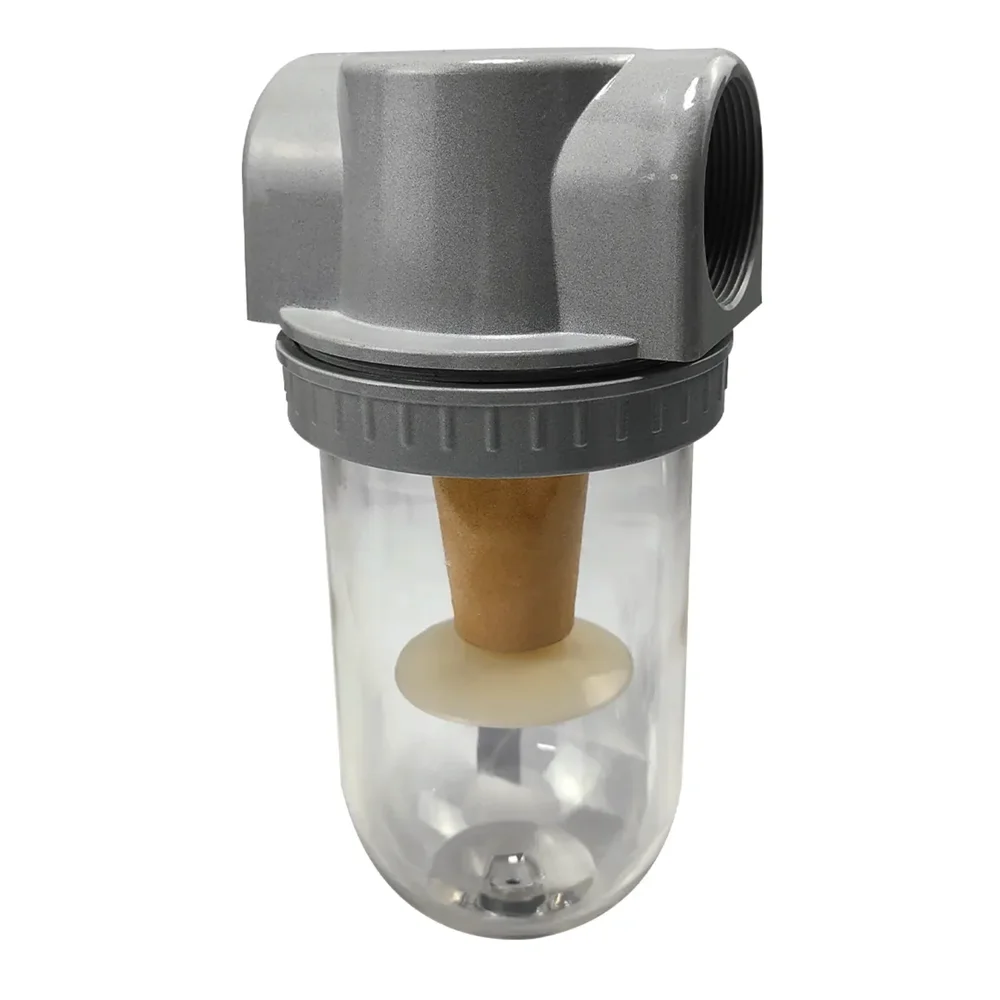

Фильтр-влагоотделитель Waalpc QSL-25 G1″

Фильтр-влагоотделитель Waalpc QSL-25 (серия QSL)

Фильтр-влагоотделитель Waalpc QSL-25 — старшая модель серии QSL, рассчитанная на порт G1″ и максимальные расходы воздуха. Используется в крупных пневмосетях и центральных линиях подготовки воздуха, питающих несколько производственных участков.

Принцип работы:

Сжатый воздух проходит через спиральные лопатки, которые создают вихревой поток. Центробежная сила отбрасывает влагу и частицы к стенкам стакана. Далее микропористый фильтрующий элемент из нержавеющей стали задерживает мелкие загрязнения, и очищенный воздух поступает к потребителям.

Ключевые преимущества:

• Максимальная производительность: Порт G1″ и большой внутренний объём обеспечивают минимальное падение давления даже при высоких расходах воздуха.
• Промышленная надёжность: Толстостенный алюминиевый корпус и защищённый стакан адаптированы к ударам, вибрациям и тяжёлым условиям эксплуатации.
• Экономичность: Многоразовый фильтрующий элемент из нержавеющей стали не требует замены — достаточно периодической промывки.
• Автослив: Доступна модификация с автоматическим дренажем для непрерывных производственных процессов.

Технические параметры:

• Присоединительная резьба: G1″
• Степень фильтрации: 20–70 мкм
• Макс. рабочее давление: 1.0 МПа (10 бар)
• Испытательное давление: 1.5 МПа (15 бар)
• Рабочая температура: +5…+60°C
• Рабочая среда: Сжатый воздух
