Описание

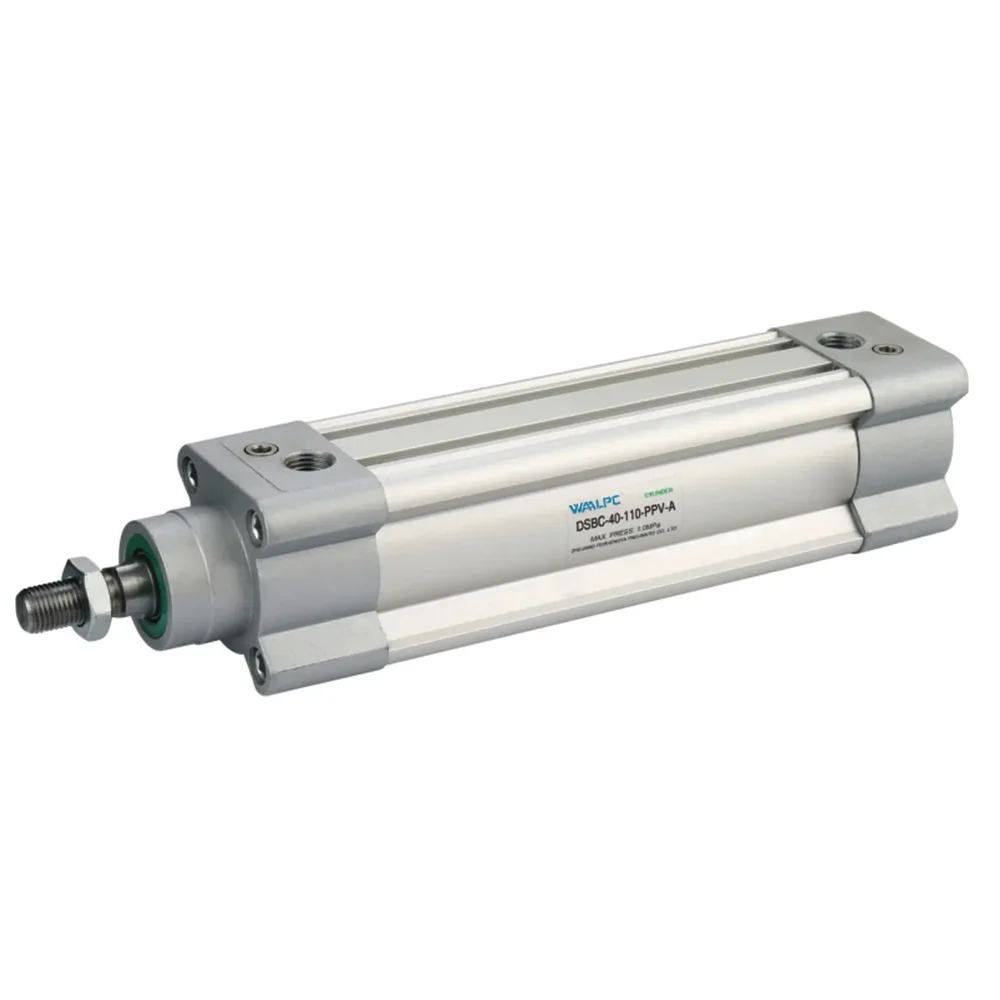

Профильный пневмоцилиндр WAALPC DSBC Ø63 мм по стандарту ISO 15552 — compact-конструкция с укороченными крышками и tie-rod корпусом из алюминия. Двустороннего действия с регулируемым пневматическим демпфированием (PPV). Прямой drop-in аналог Festo DSBC-63, SMC CP96SB63, Camozzi 60M2L063. Тяжёлый верх линейки для литейных и прессовых задач.
Линейка ходов
Резьба штока M16×1.5, порт G3/8″, доступны 50 / 100 мм:
- DSBC-63-50-PPV-A — ход 50 мм
- DSBC-63-100-PPV-A — ход 100 мм
Когда нужен именно DSBC-63 (Ø63 мм)
- Литейное оборудование. Ø63 даёт 1870 Н = 191 кг рабочего усилия — этого достаточно для управления заслонками литниковых систем, привода зажимов кокильных форм, операций выталкивания готовых отливок из форм.
- Прессы среднего тоннажа. Pneumatic вспомогательные приводы на гидравлических прессах: подача заготовок, фиксация матриц, операции с инструментом. Применяется параллельно с гидравлическим главным цилиндром для повышения скорости вспомогательных функций.
- Heavy-clamping и fixture операции. Зажим крупногабаритных заготовок 50-150 кг в патронах токарных карусельных станков, прижим балок и швеллеров в сварочных стапелях, фиксация автомобильных кузовных деталей в сборочных кондукторах.
- Поршневые насосы малой производительности. Использование цилиндра как мембранно-поршневого насоса для перекачки густых жидкостей (масло, клей, паста) в технологических линиях. Регулируемое давление подачи и точная производительность.
- Привод тяжёлой запорной арматуры. Магистральные заслонки DN250–DN400 и шаровые краны DN200+. Высокий момент откручивания после простоя клапана компенсируется большим усилием Ø63.
Характеристики усилия DSBC-63
| Давление | Усилие толкания (push) | Усилие тяги (pull) |
|---|---|---|
| 2 бар | ≈ 617 Н | ≈ 519 Н |
| 4 бар | ≈ 1253 Н | ≈ 1055 Н |
| 6 бар (номинал) | 1870 Н | 1574 Н |
| 8 бар (макс.) | ≈ 2487 Н | ≈ 2093 Н |
Усилие тяги меньше усилия толкания, потому что эффективная площадь поршня уменьшена сечением штока (M16×1.5). Расчёт по конкретной задаче — калькулятор силы пневмоцилиндра.
Серия DSBC и место Ø63 в линейке
DSBC — флагманская серия Festo для compact-цилиндров ISO 15552 (профильный tie-rod корпус). DSBC отличается от DSNU (ISO 6432, круглая гильза) большим усилием при равном диаметре, более прочной конструкцией для тяжёлых нагрузок и стандартными монтажными интерфейсами для тяжёлых креплений (передний/задний фланцы, цапфы, проушины крепления). Ниже идёт DSBC-50 (Ø50 мм, усилие 1178 Н).
Монтаж и совместимость DSBC-63
- Монтажный интерфейс ISO 15552. Стандарт для compact-цилиндров (раньше VDMA 24562 / NFE 49003). Размеры монтажных фланцев, цапф, проушин — стандартизированы. Это означает что DSBC-63 напрямую заменяет любой DSBC/CP96/60M2L/SAI/PRA соответствующего диаметра без переделки крепежа.
- Резьба штока M16×1.5. Стандарт ISO 15552 для Ø63. Совместим с типовыми соединителями: вилки SGS/SGA, проушины LF/LFA, муфты FK/FKA, плоские наконечники.
- Подключение портов G3/8″. Резьба BSPP на обоих крышках. PTFE 2-3 слоя или анаэробный герметик. Момент затяжки 12-15 Н·м.
- Способы крепления. Резьба на крышках + контр-гайка, передний фланец (MF1), задний фланец (MF2), цапфы поворотные (MT4), проушины крепления (CL), наклонные пятки (MS1/MS2). Все крепежи — стандартные ISO 15552 артикулы.
- Допустимое усилие на изгиб. До 500 Н перпендикулярно оси штока для коротких ходов (50-100 мм); для длинных ходов (200-250 мм) — добавить промежуточную опору штока или плоский фланец крепления (MF1).
- Демпфирование PPV. Регулируемое пневматическое — винтами на обеих крышках настраивается скорость торможения поршня перед концом хода. Защищает от ударных нагрузок при скоростях 0.5-1.0 м/с. Базовая настройка: винт на 2-3 оборота от полного закрытия.
Замена и аналоги DSBC-63
| Бренд | Модель | Совместимость |
|---|---|---|
| Festo | DSBC-63-{ход}-PPV-A | Прямой drop-in (ISO 15552, резьба M16×1.5) |
| SMC | CP96SB63-{ход} | Прямой аналог |
| Camozzi | 60M2L063A{ход} | Прямой аналог |
| AirTAC | SAI63×{ход} | Функциональный аналог |
| Norgren | PRA/8063/{ход} | Прямой по ISO 15552 |
| Univer | RP-63-{ход} | Прямой по интерфейсу |
Признаки замены: утечка через шток (износ переднего уплотнения штока), снижение усилия (износ поршневых уплотнений или ослабление tie-rod гаек), стук в конце хода (нарушено демпфирование PPV — попробуйте перенастроить винты), люфт штока (износ направляющей втулки в передней крышке).
Технические характеристики DSBC-63
- Тип: профильный compact-пневмоцилиндр ISO 15552, двустороннего действия
- Диаметр поршня: 63 мм
- Резьба штока: M16×1.5
- Присоединение портов: G3/8″ (BSPP)
- Рабочее давление: 0…1.2 МПа (12 бар макс.)
- Номинальное давление: 6 бар (0.6 МПа)
- Усилие при 6 бар: толкание 1870 Н / тяга 1574 Н
- Температура среды: −20…+80 °C
- Рабочая среда: сжатый воздух, фильтрация 40 мкм
- Демпфирование: регулируемое пневматическое (PPV) на обеих крышках
- Материал корпуса: алюминиевый сплав, анодирование
- Уплотнения: NBR (нитрильный каучук) + TPE-U (PU); опционально FKM для агрессивных сред
- Магнитный поршень: Да (для бесконтактных датчиков положения D-A93/D-M9/B59)
Технический чертёж
Артикулы и кодировка
Формат: DSBC-{Ø мм}-{ход мм}-PPV-A. Например DSBC-63-50-PPV-A = Ø63, ход 50 мм, PPV (регулируемое пневматическое демпфирование). См. все DSBC в каталоге и обзор серии DSBC.
