Описание

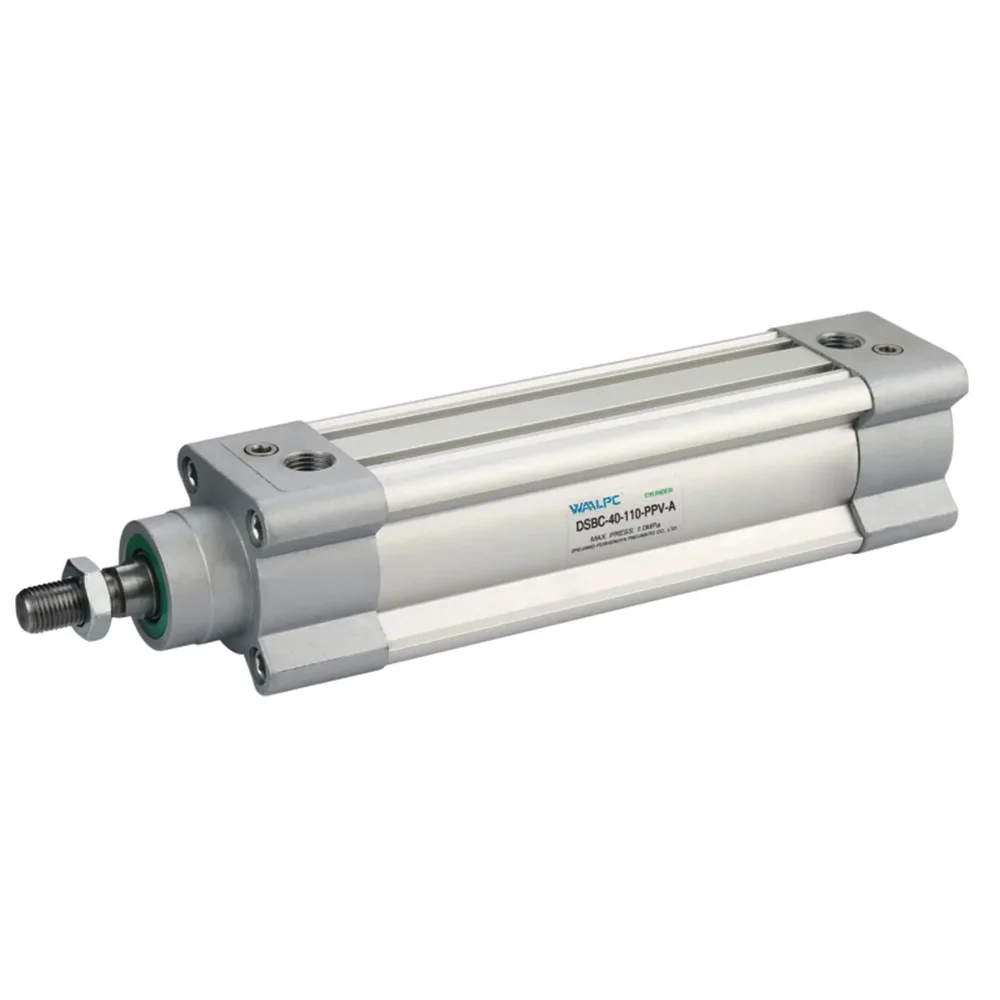

Профильный пневмоцилиндр WAALPC DSBC Ø40 мм по стандарту ISO 15552 — compact-конструкция с укороченными крышками и tie-rod корпусом из алюминия. Двустороннего действия с регулируемым пневматическим демпфированием (PPV). Прямой drop-in аналог Festo DSBC-40, SMC CP96SB40, Camozzi 60M2L040. Средний промышленный размер для конвейерных линий и manipulator arms.
Линейка ходов
Резьба штока M12×1.25, порт G1/4″, доступны 50 / 100 / 160 / 200 / 250 мм:
- DSBC-40-50-PPV-A — ход 50 мм
- DSBC-40-100-PPV-A — ход 100 мм
- DSBC-40-160-PPV-A — ход 160 мм
- DSBC-40-200-PPV-A — ход 200 мм
- DSBC-40-250-PPV-A — ход 250 мм
Когда нужен именно DSBC-40 (Ø40 мм)
- Конвейерные линии сортировки. Ø40 — самый ходовой compact-размер ISO 15552: переключение направления, толкатели на сортировке деталей весом 10-30 кг. Усилие 754 Н = 77 кг толкания.
- Manipulator arms средних серий. Pneumatic захваты для деталей 20-40 кг: автомобильные комплектующие (тормозные диски, малые двигатели), штампованные металлические детали, литая фурнитура.
- Привод крупных заслонок DN100–DN150. Шиберы и поворотные затворы в вентиляции и пылеулавливании заводских цехов. Высокое усилие позволяет преодолевать сопротивление прокладок и слипание после простоя.
- Фиксация заготовок на станках. Зажимные приспособления токарных и фрезерных линий: прижим заготовки до 5 кг к призмам, фиксация фланцев и валов. PPV-демпфирование защищает от ударных нагрузок.
- Подъёмные стойки и платформы. Pneumatic lift tables малой грузоподъёмности (до 50 кг) для эргономики рабочих мест: подъём ящиков с деталями, переключение уровней сборки.
Характеристики усилия DSBC-40
| Давление | Усилие толкания (push) | Усилие тяги (pull) |
|---|---|---|
| 2 бар | ≈ 249 Н | ≈ 205 Н |
| 4 бар | ≈ 505 Н | ≈ 417 Н |
| 6 бар (номинал) | 754 Н | 622 Н |
| 8 бар (макс.) | ≈ 1003 Н | ≈ 827 Н |
Усилие тяги меньше усилия толкания, потому что эффективная площадь поршня уменьшена сечением штока (M12×1.25). Расчёт по конкретной задаче — калькулятор силы пневмоцилиндра.
Серия DSBC и место Ø40 в линейке
DSBC — флагманская серия Festo для compact-цилиндров ISO 15552 (профильный tie-rod корпус). DSBC отличается от DSNU (ISO 6432, круглая гильза) большим усилием при равном диаметре, более прочной конструкцией для тяжёлых нагрузок и стандартными монтажными интерфейсами для тяжёлых креплений (передний/задний фланцы, цапфы, проушины крепления). Ниже идёт DSBC-32 (Ø32 мм, усилие 483 Н) ; выше — DSBC-50 (Ø50 мм, усилие 1178 Н).
Монтаж и совместимость DSBC-40
- Монтажный интерфейс ISO 15552. Стандарт для compact-цилиндров (раньше VDMA 24562 / NFE 49003). Размеры монтажных фланцев, цапф, проушин — стандартизированы. Это означает что DSBC-40 напрямую заменяет любой DSBC/CP96/60M2L/SAI/PRA соответствующего диаметра без переделки крепежа.
- Резьба штока M12×1.25. Стандарт ISO 15552 для Ø40. Совместим с типовыми соединителями: вилки SGS/SGA, проушины LF/LFA, муфты FK/FKA, плоские наконечники.
- Подключение портов G1/4″. Резьба BSPP на обоих крышках. PTFE 2-3 слоя или анаэробный герметик. Момент затяжки 12-15 Н·м.
- Способы крепления. Резьба на крышках + контр-гайка, передний фланец (MF1), задний фланец (MF2), цапфы поворотные (MT4), проушины крепления (CL), наклонные пятки (MS1/MS2). Все крепежи — стандартные ISO 15552 артикулы.
- Допустимое усилие на изгиб. До 500 Н перпендикулярно оси штока для коротких ходов (50-100 мм); для длинных ходов (200-250 мм) — добавить промежуточную опору штока или плоский фланец крепления (MF1).
- Демпфирование PPV. Регулируемое пневматическое — винтами на обеих крышках настраивается скорость торможения поршня перед концом хода. Защищает от ударных нагрузок при скоростях 0.5-1.0 м/с. Базовая настройка: винт на 2-3 оборота от полного закрытия.
Замена и аналоги DSBC-40
| Бренд | Модель | Совместимость |
|---|---|---|
| Festo | DSBC-40-{ход}-PPV-A | Прямой drop-in (ISO 15552, резьба M12×1.25) |
| SMC | CP96SB40-{ход} | Прямой аналог |
| Camozzi | 60M2L040A{ход} | Прямой аналог |
| AirTAC | SAI40×{ход} | Функциональный аналог |
| Univer | RP-40-{ход} | Прямой по интерфейсу |
| Norgren | PRA/8040/{ход} | Прямой по ISO 15552 |
Признаки замены: утечка через шток (износ переднего уплотнения штока), снижение усилия (износ поршневых уплотнений или ослабление tie-rod гаек), стук в конце хода (нарушено демпфирование PPV — попробуйте перенастроить винты), люфт штока (износ направляющей втулки в передней крышке).
Технические характеристики DSBC-40
- Тип: профильный compact-пневмоцилиндр ISO 15552, двустороннего действия
- Диаметр поршня: 40 мм
- Резьба штока: M12×1.25
- Присоединение портов: G1/4″ (BSPP)
- Рабочее давление: 0…1.2 МПа (12 бар макс.)
- Номинальное давление: 6 бар (0.6 МПа)
- Усилие при 6 бар: толкание 754 Н / тяга 622 Н
- Температура среды: −20…+80 °C
- Рабочая среда: сжатый воздух, фильтрация 40 мкм
- Демпфирование: регулируемое пневматическое (PPV) на обеих крышках
- Материал корпуса: алюминиевый сплав, анодирование
- Уплотнения: NBR (нитрильный каучук) + TPE-U (PU); опционально FKM для агрессивных сред
- Магнитный поршень: Да (для бесконтактных датчиков положения D-A93/D-M9/B59)
Технический чертёж
Артикулы и кодировка
Формат: DSBC-{Ø мм}-{ход мм}-PPV-A. Например DSBC-40-50-PPV-A = Ø40, ход 50 мм, PPV (регулируемое пневматическое демпфирование). См. все DSBC в каталоге и обзор серии DSBC.
