Описание

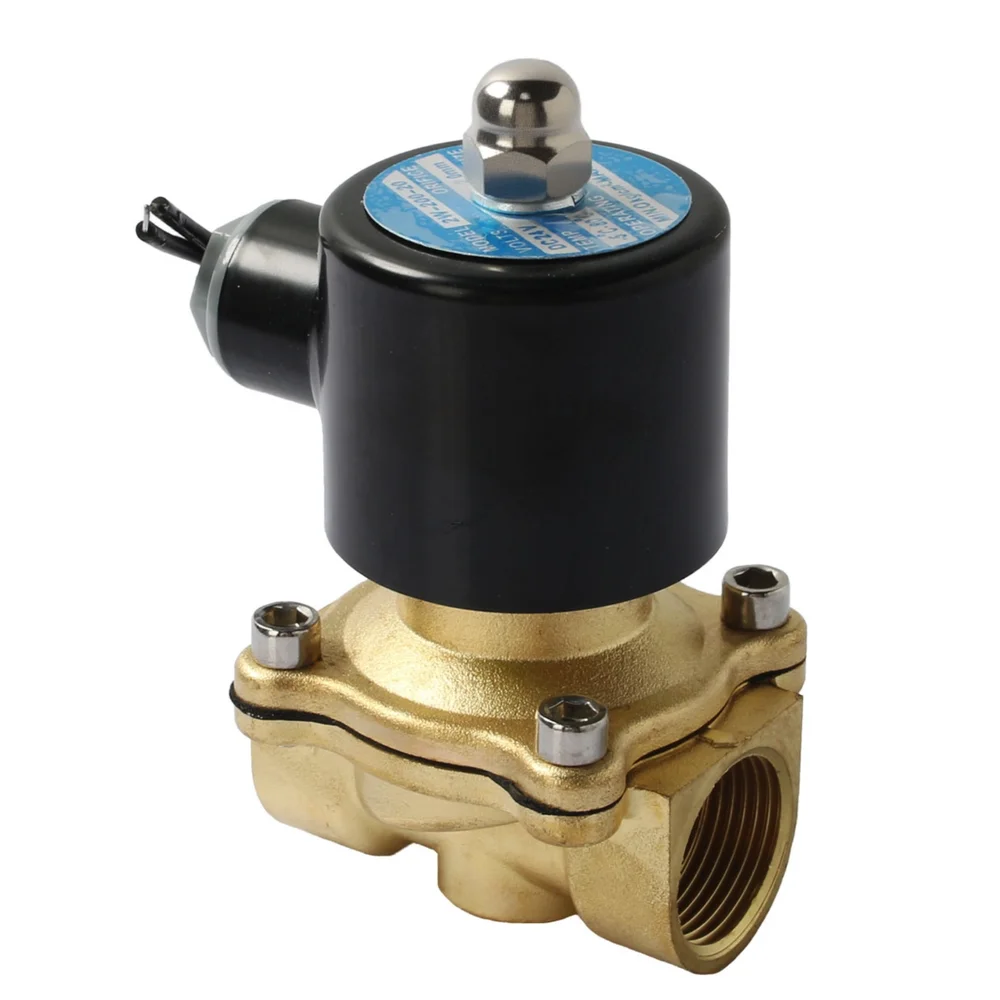

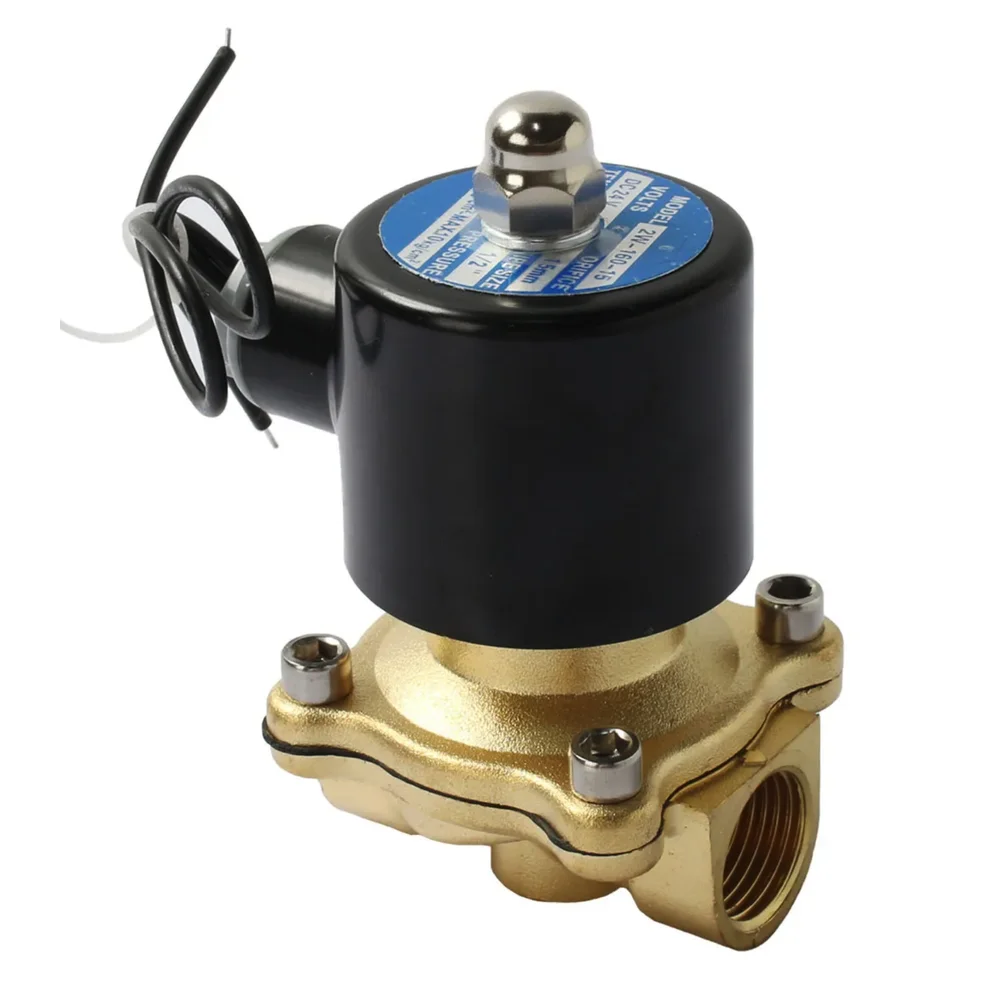

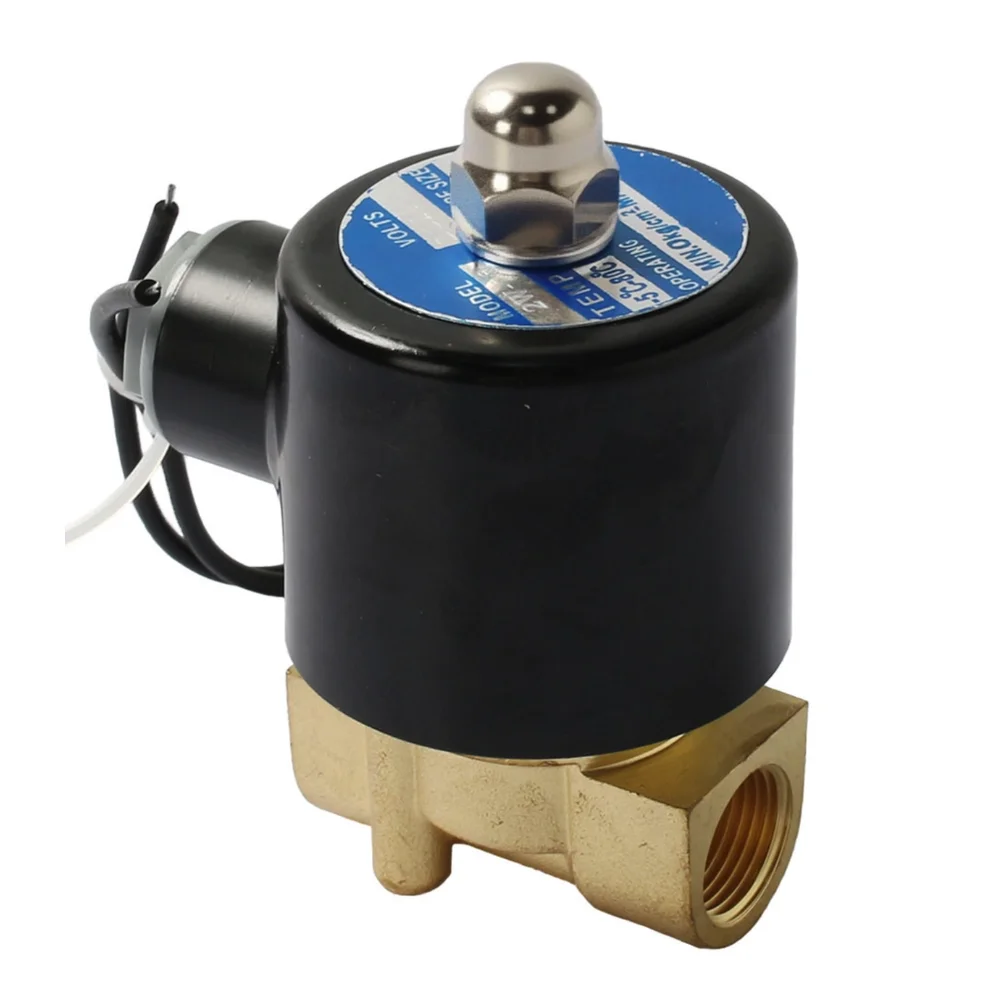

Серия WAALPC 2W — соленоидные клапаны 2/2 нормально-закрытые (NC) прямого действия из латуни Hpb59-1, для рабочих сред: вода, воздух, пар, инертные газы. Двухпозиционные: при подаче напряжения шток поднимается и открывает проходное сечение; при снятии — пружина возвращает шток в исходное положение, поток закрывается.
Где применяется серия 2W
- Водоснабжение и автоматика бытовых/промышленных систем. Управление подачей воды в фильтрационных установках, водонагревателях, оборудовании водоподготовки, котельных. DN15-25 покрывают большинство задач.
- Технологические линии воздушные. Управление подачей сжатого воздуха, дренажными системами компрессорных. DN8-20.
- Пищевая и фармацевтическая (с FKM мембраной). Управление потоками воды/пара в санитарных линиях после стерилизации.
- Системы отопления и теплоснабжения. Управление подачей теплоносителя в коллекторах тёплого пола, циркуляционных контурах. DN15-50.
- Орошение и сельхоз-автоматика. Капельный полив, тепличные системы, технологические линии животноводства. DN15-25.
- Промышленные мойки и моечные машины. Управление подачей моющих растворов.
- Сжатый воздух и пневмосистемы. Управление подачей воздуха в коллекторах распределения.

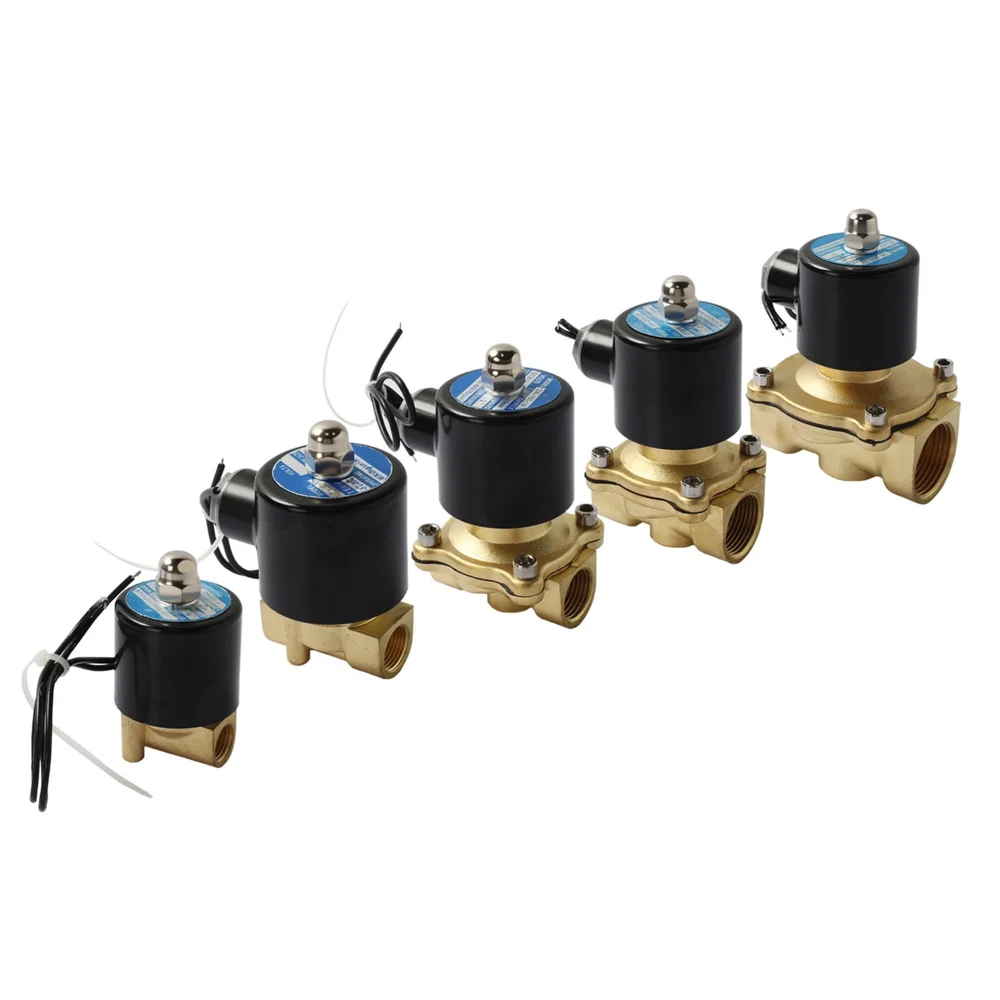

Линейка размеров (DN)

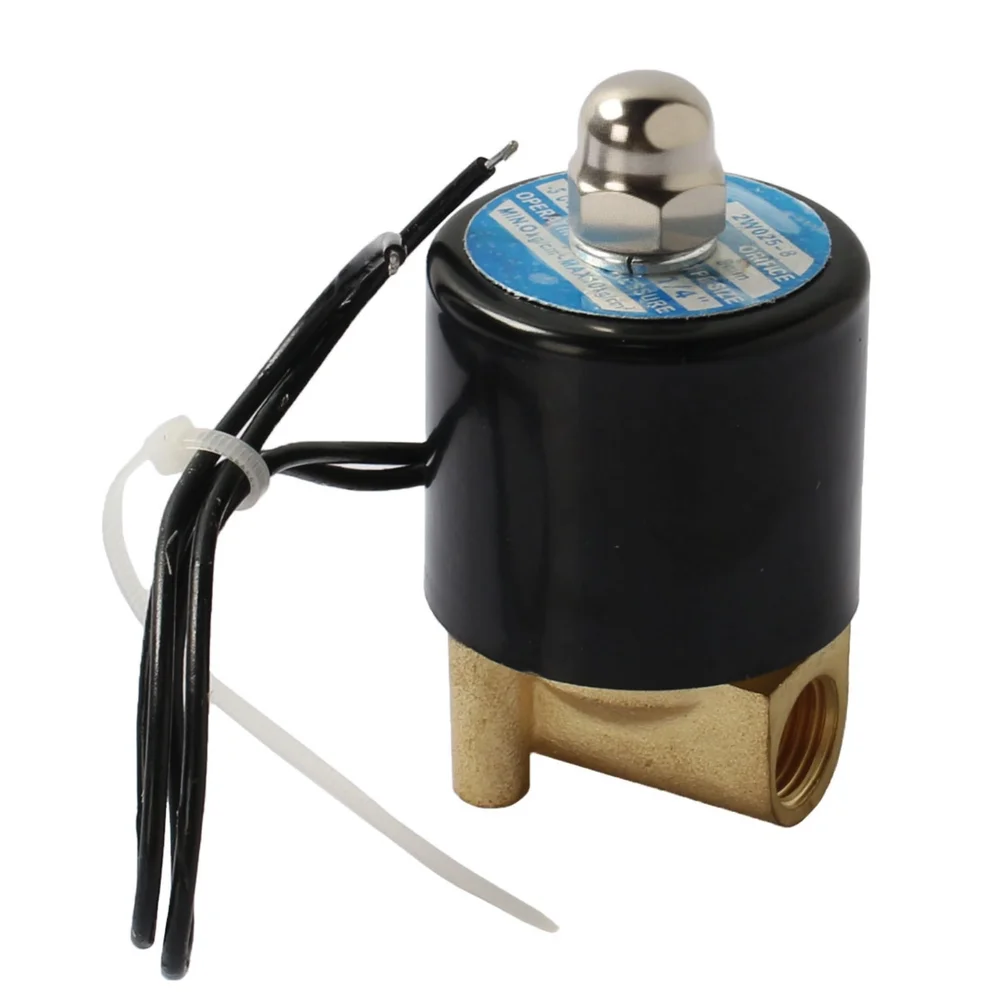

- 2W025-06/08 (DN2.5) — G1/8″ или G1/4″, Kv 0.45 м³/ч. Микро-управление, лабораторные системы. От 1 220 ₽.
- 2W160-10/15 (DN16) — G3/8″ или G1/2″, Kv 1.80 м³/ч. Базовый размер водоснабжения. От 2 600 ₽.
- 2W200-20 (DN20) — G3/4″, Kv 3.20 м³/ч. Стандарт бытового и малого промышленного водоснабжения. От 2 770 ₽.
- 2W250-25 (DN25) — G1″, Kv 5.50 м³/ч. Промышленные технологические линии. От 3 540 ₽.
- 2W350-35 (DN35) — G1¼″, Kv 9.20 м³/ч. Магистральные линии. От 4 140 ₽.
- 2W400-40 (DN40) — G1½″, Kv 13.5 м³/ч. Котельные и теплоснабжение. От 7 590 ₽.
- 2W500-50 (DN50) — G2″, Kv 21.0 м³/ч. Максимум серии, большие технологические потоки. От 9 210 ₽.
Катушка 24V DC / 220V AC / 12V DC
24V DC — для систем безопасной электроники (ПЛК, IoT, аккумуляторного питания). Мощность 18-22 Вт. Открытие за 30-50 мс. Безотказность во влажной среде выше.
220V AC 50Hz — для прямого подключения к бытовой/промышленной сети. Мощность 22-32 Вт. Открытие за 20-40 мс. Требует RC-цепь параллельно катушке.
12V DC — для автомобильных, аккумуляторных и низковольтных систем. Доступно по запросу для большинства DN.
Признаки износа и сервис
- Клапан не открывается при подаче напряжения — катушка перегорела (обрыв) или короткое замыкание. Проверить мультиметром (24V DC ≈ 30-60 Ом). Замена катушки.
- Клапан не закрывается полностью — изношена мембрана/седло, мусор под мембраной. Разборка, очистка седла, замена мембраны. Установить фильтр-сетку 100 мкм перед клапаном.
- Гул катушки AC, не открывается — залипший якорь. Снять катушку, очистить шток якоря.
- Утечка по корпусу — повреждение прокладки крышки. Замена прокладки + мембраны.
- Закипает катушка — превышение макс. температуры или непрерывное питание. Снизить рабочий цикл или сменить корпус на больший типоразмер.
Артикулы и кодировка SKU
Формат: 2W{серия}-{DN мм}-{катушка}. Например 2W160-15-AC220V = серия 2W160 (корпус DN16), присоединение DN15 (G1/2″), катушка 220V AC. 2W025-08-DC24V = серия 2W025 (корпус DN2.5), присоединение DN8 (G1/4″), катушка 24V DC.
Поставка и гарантия
25 SKU серии 2W в наличии на складе в Москве. Срок отгрузки 1-2 рабочих дня. Документы ГТД и сертификаты ЕАЭС. Гарантия производителя 12 месяцев.
