Описание

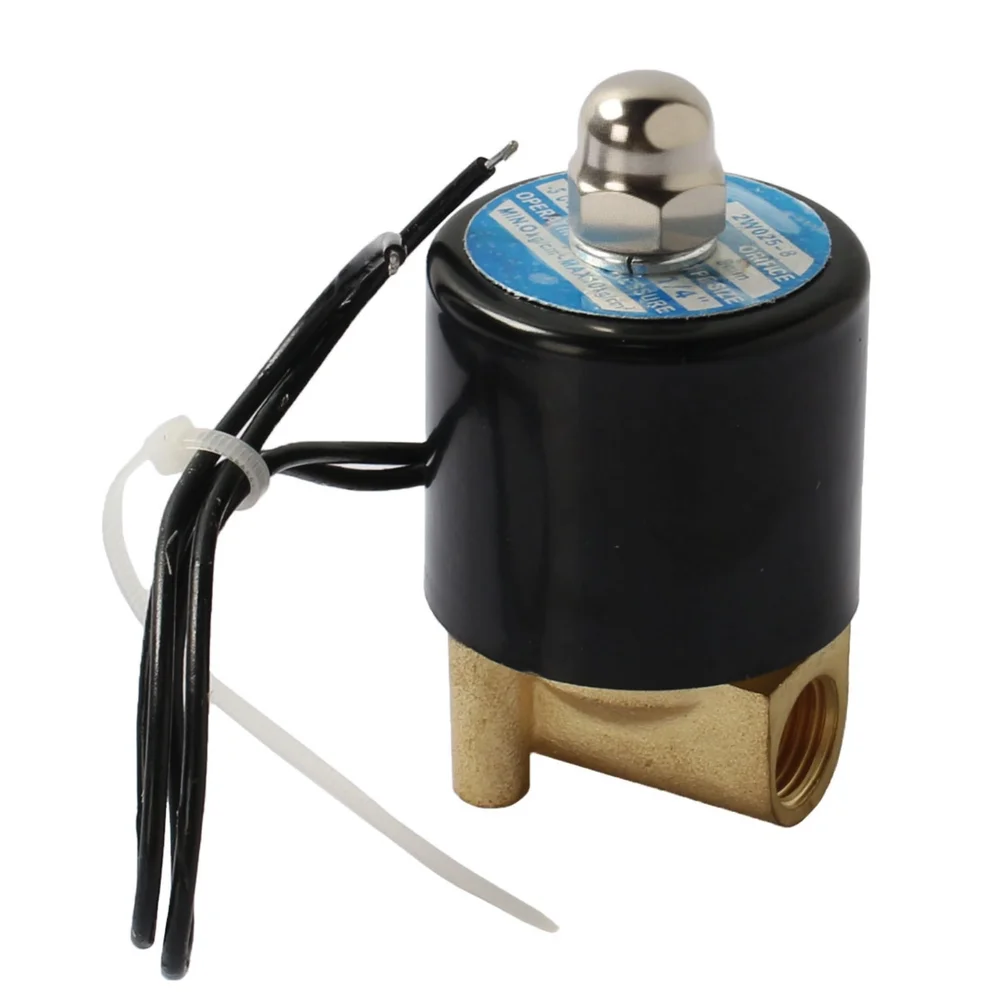

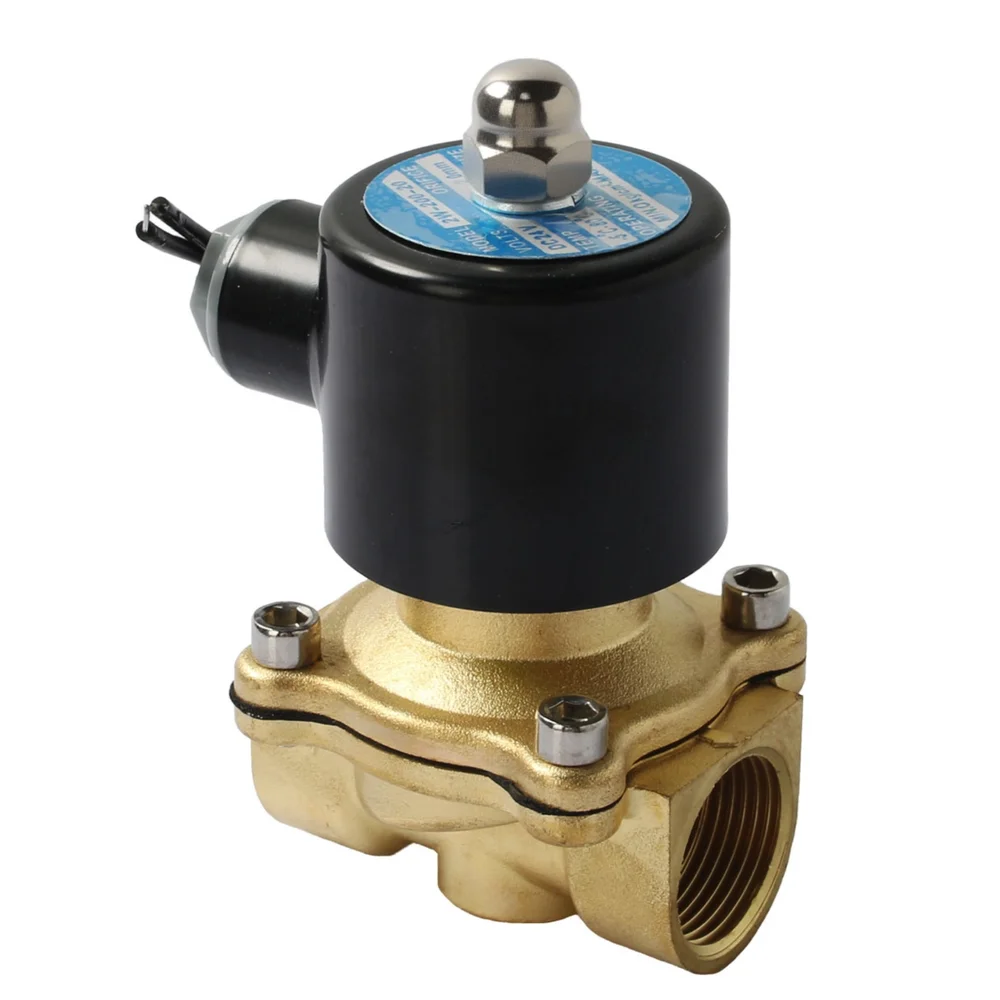

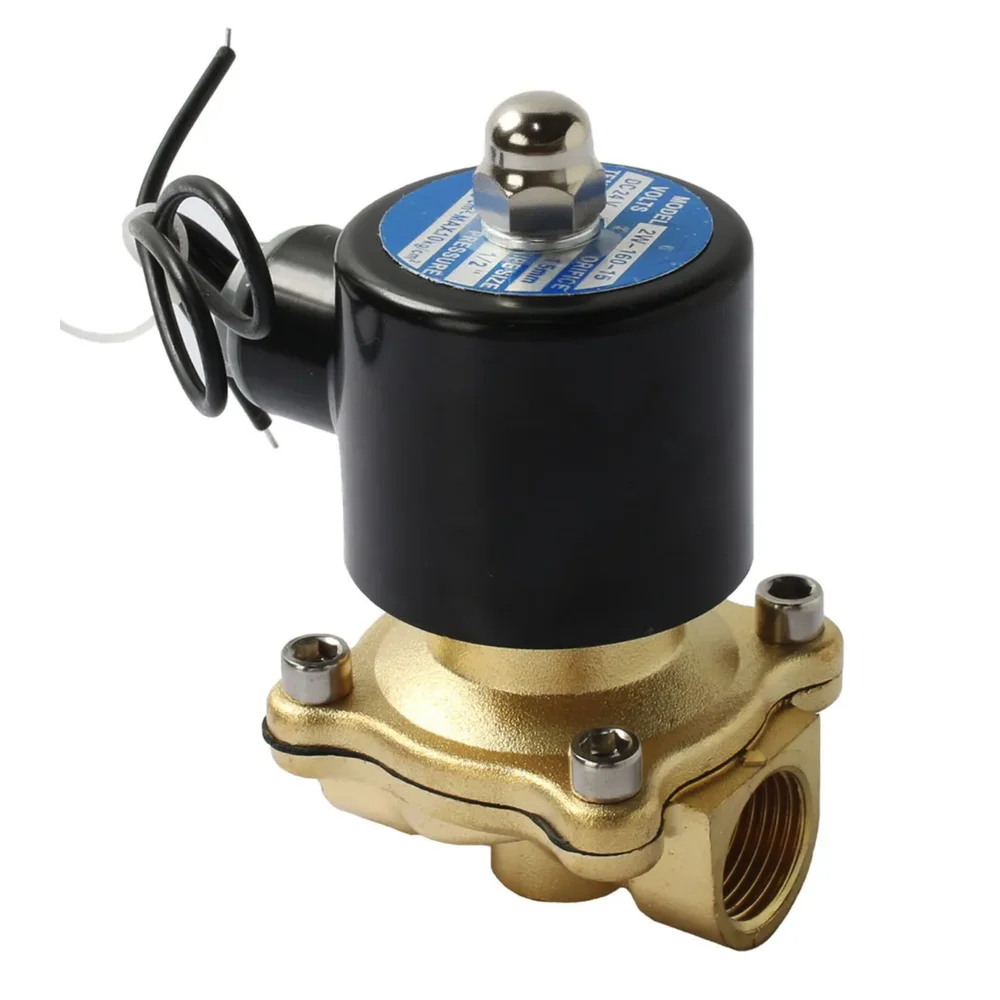

Электромагнитный соленоидный клапан WAALPC 2W025 — латунный двухходовой клапан 2/2 нормально закрытый (НЗ) с условным проходом DN 2.5 мм и резьбой G1/8″ или G1/4″. Минимальный типоразмер серии 2W для лабораторных стендов, точной дозации жидкостей и микро-объёмов сжатого воздуха в аналитическом оборудовании.
Линейка вариантов (2 порта × 3 напряжения = 6 SKU)
Выберите размер порта и напряжение катушки в селекторе ниже:
- 2W025-06 — резьба G1/8″ (порт 6 мм)
- 2W025-08 — резьба G1/4″ (порт 8 мм)
Напряжения катушки: 220 В AC (сеть), 24 В DC (ПЛК), 12 В DC (АКБ).
Когда нужен именно 2W025 (DN 2.5 мм)
- Лабораторные дозирующие стенды. Точная подача реагента 0.3–0.5 л/мин: иммуноферментный анализ (ELISA), микробиологические анализаторы, спектрофотометры с проточной кюветой, ph-метры с автоматической промывкой.
- Газовая хроматография и масс-спектрометрия. Управление подачей газа-носителя (азот, гелий, водород) в линию инжектора. DN 2.5 ограничивает расход для устойчивой базовой линии хроматограммы.
- Микро-системы автоматизации. Прецизионная пневматика для роботов-укладчиков, пробо-отборников, оптических затворов с импульсной продувкой воздухом.
- Медицинское оборудование. Подача физраствора в инфузионные стенды, дентальные аппараты, лабораторные центрифуги с гидрозатворами.
- Стенды калибровки давления. Точная подача малых порций воздуха в эталонные манометры и калибровочные камеры — DN 2.5 позволяет инкрементально набирать давление шагами 5–10 мбар.
Расход и пропускная способность 2W025
- Kv (вода): ~0.08 м³/ч при ΔP = 1 бар (один из самых малых в каталоге, нужен именно для дозации)
- Реальный расход воды при ΔP = 0.3 МПа: 0.3–0.5 л/мин (~20–30 л/час)
- Воздух при P = 0.5 МПа на входе: ~4–6 нл/мин
- Минимальный перепад для открытия: 0 бар (прямого действия)
- Время срабатывания: ≤30 мс (быстрее чем 2W160/2W200 из-за малой массы тарелки)

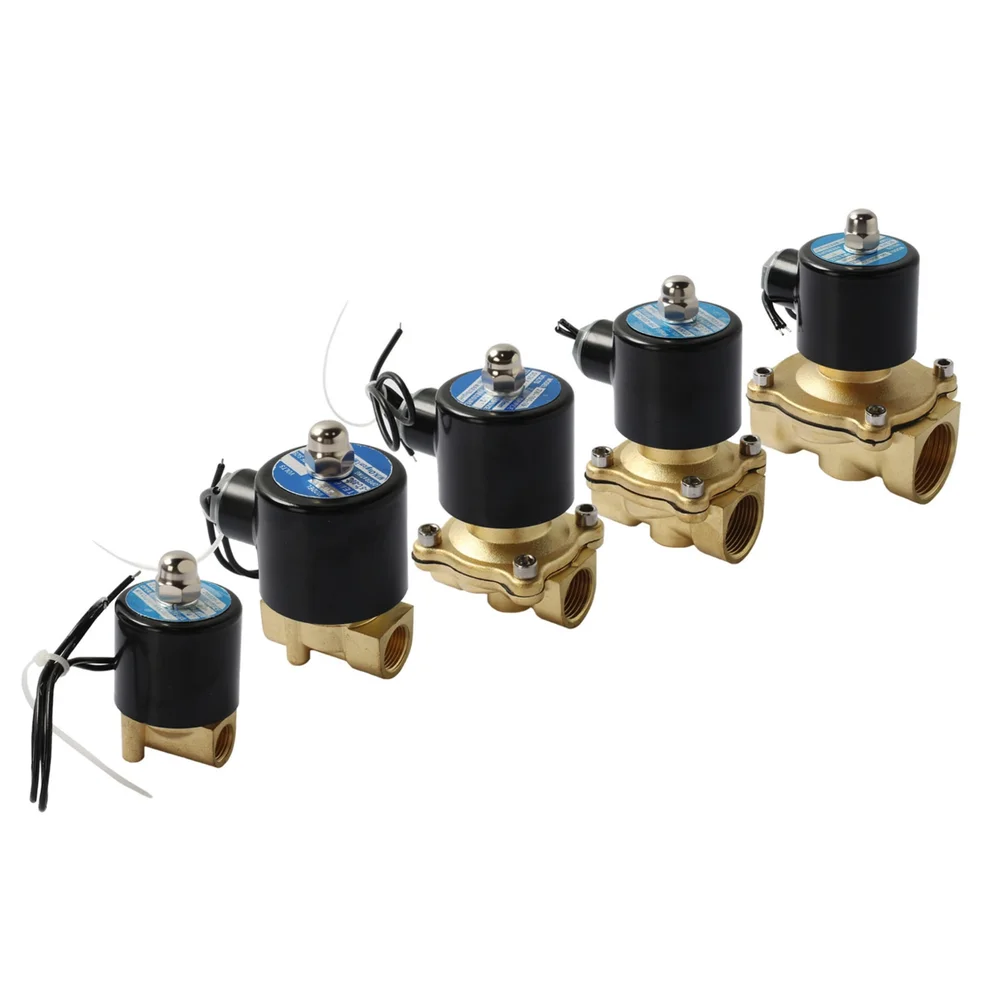

2W025 — нижняя граница серии 2W. Для DN 16 — см. 2W160 (расход до 7 м³/ч); для магистральных подач — 2W200 (до 12 м³/ч).
Монтаж 2W025 (резьба G1/8″ или G1/4″)
- Момент затяжки резьбы. G1/8″ — 10 Н·м, G1/4″ — 15 Н·м. Малые клапаны легко перетянуть — корпус деформируется и теряет герметичность седла. Уплотнение: PTFE-лента 2 слоя (не более — заклинит малое сечение порта).
- Фильтрация на входе. Для DN 2.5 критична чистота среды: установите фильтр-сетку 25 мкм перед клапаном. Частицы 0.05+ мм могут заклинить тарелку или повредить уплотнение седла.
- Ориентация катушки. Только вверх или горизонтально. Малые клапаны особенно чувствительны к попаданию конденсата в обмотку — IP65 не защищает от длительного скопления влаги.
- Электрика. Разъём DIN 43650 A. Ток потребления: AC220V — 0.04 А, DC24V — 0.25 А, DC12V — 0.5 А. Для DC соблюдайте полярность.
- Прямые участки. Для точности дозации — минимум 10×DN = 25 мм прямой трубы до и после клапана.
- Защита от гидроудара. Время срабатывания 30 мс на полное закрытие — может вызвать гидроудар при больших объёмах нагнетания. Установите расширительный бак или жёсткое демпфирующее звено в линии.
Замена и аналоги 2W025 (DN 2.5)
| Бренд | Модель | Совместимость |
|---|---|---|
| AirTAC | 2WA-025-06/08 | Прямой аналог по DN, резьбе, рабочему давлению |
| SMC | VDW10/15 | Корпус нержавейка, для лабораторных и пищевых; дороже в 2–3 раза |
| Burkert | 0124 | Прецизионный лабораторный клапан, время срабатывания 5 мс; в 4–5 раз дороже |
| Festo | MFH-3-1/8 | Малый универсальный клапан, но 3/2 — не прямой аналог для 2/2 линий |
| NBPT | 2W025-06 | Функциональный, проверьте Kv в datasheet (0.06–0.1 м³/ч) |
Признаки замены: подтекание в закрытом состоянии (загрязнение седла частицами), клапан не открывается (засорилась сетка фильтра — почистите, потом катушка), сильный нагрев катушки (плохой контакт в разъёме DIN 43650).
Технические характеристики 2W025
- Тип: электромагнитный клапан 2/2, нормально закрытый (НЗ), прямого действия
- Условный проход: 2.5 мм
- Резьба присоединения: G1/8″ или G1/4″ (BSPP параллельная)
- Рабочее давление: 0…0.7 МПа
- Пробное давление: 1.5 МПа
- Температура среды: −10…+80 °C
- Напряжение катушки: AC220V / DC12V / DC24V (выбирается)
- Класс защиты катушки: IP65
- Время срабатывания: ≤30 мс
- Тип монтажа: трубный
- Электрическое подключение: разъём DIN 43650 A
- Материал корпуса: латунь
- Уплотнение: NBR (нитрильный каучук); опционально FKM (агрессивные среды)
- Габариты (Ш×В×Д): 32×75×40.5 мм
- Вес: 200 г
Технические чертежи
Схема подключения
Артикулы и кодировка
Формат: 2W{серия}-{порт-мм}-{напряжение}. Например 2W025-08-DC24V = серия 025 (корпус DN 2.5 мм), порт 8 мм (G1/4″), катушка 24 В DC. См. обзор серии 2W (DN 2.5 → DN 50 мм).
