DSNU-25-500 (P, P-A, PPV, PPV-A)

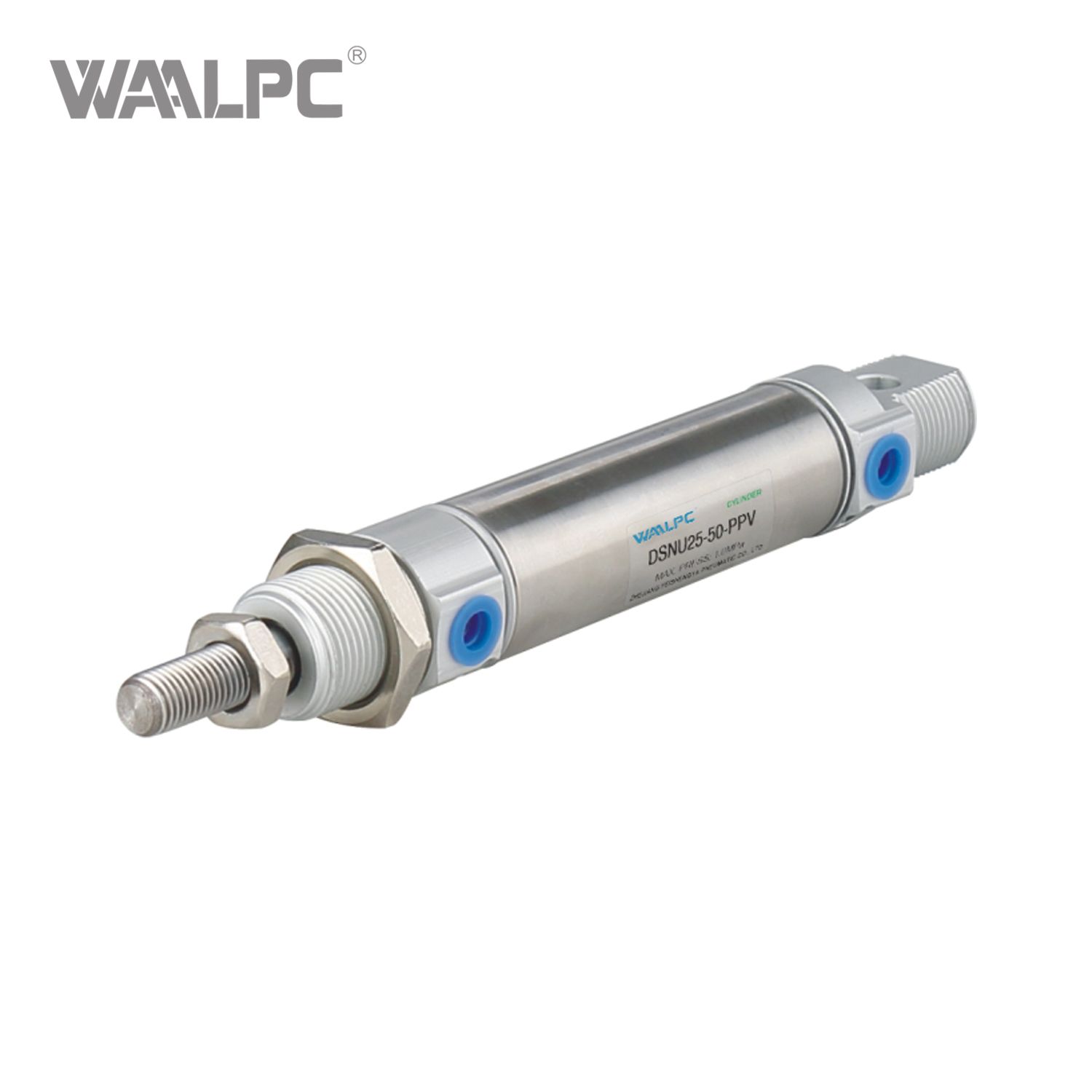

Name: Пневмоцилиндр DSNU-25-500-PPV-A
Brand: WAALPC
SKU: DSNU-25-500-PPV-A
Availability: InStock

Позвонить: 8 (800) 350-01-08

Не ваш размер? Введите код или выберите Ø и ход

Показать размер

Встречается также как: DSNU-25-500-PPVA

Другие исполнения этого размера: DSNU-25-500-P-A

4 300 ₽

Пневмоцилиндр Ø25 мм, ход 500 мм · усилие 295 Н при 6 бар

Совместимый аналог Camozzi 23N2A25A500 и ещё 7 кодов

Поставка 3–5 недель

Перейти к заказу DSNU-25-500-PPV-A →

8 (800) 350-01-08

Чем отличаются характеристики DSNU-25-500-PPV-A и Camozzi 23N2A25A500?

Параметр	Camozzi 23N2A25A500	E.MC IAC25X500-S	Festo 559294	Наш DSNU-25-500-PPV-A
Диаметр поршня, мм	25	25	25	25
Ход, мм	500	500	500	500
Совместимость	с отличием: у Camozzi самонастраивающееся пневматическое демпфирование, у нашего — регулируемое пневматическое (PPV)	с отличием по исполнению	с отличием: демпфирование самонастраивающееся PPS (у нас регулируемое PPV)	—

DSNU-25-500-PPV-A по каталогу завода: Рабочее давление — 0,15–0,8 МПа (Ø10–25).

Что проверить перед заменой на DSNU-25-500-PPV-A?

Camozzi 23N2A25A500: у Camozzi самонастраивающееся пневматическое демпфирование, у нашего — регулируемое пневматическое (PPV).
E.MC IAC25X500-S: по исполнению.
Festo 559294: демпфирование самонастраивающееся PPS (у нас регулируемое PPV).
Ваша установка. Сверьте с таблицей: диаметр, ход, способ крепления, резьбу штока, наличие магнита под датчик. Пришлите полное обозначение вашего цилиндра — сверим и ответим ценой и сроком: 8-800-350-01-08.

Сколько воздуха расходует DSNU-25-500-PPV-A за двойной ход?

Цилиндр Ø25 мм, шток Ø10 мм, ход 500 мм: объём полости поршня 0,245 л, штоковой — 0,206 л.

Давление	Расход на двойной ход	При 10 двойных ходах в минуту
4 бар	2,23 нл	22,3 нл/мин
6 бар	3,13 нл	31,3 нл/мин
8 бар	4,02 нл	40,2 нл/мин

V = (А_порш + А_{штоковая})·S·(P+1,013)/1,013 — нормальные литры по DIN 1343, объём штока вычтен. Для подбора компрессора и магистрали, без запаса на потери.

Какие коды других марок соответствуют размеру DSNU-25-500-PPV-A?

DSNU-25-500-PPV-A — совместимый аналог 8 кодов 6 марок именно этого размера; каждый проверен по каталогу марки.

Camozzi: 23N2A25A500 (с отличием), 25N2A25A500 (с отличием)
E.MC: IAC25X500-S (с отличием)
Festo: 559294 (с отличием), DSNU-25-500-PPS-A (с отличием)
Mindman: MCMI-11-25-500-A (с отличием)
Norgren: RM/8026/M/500 (с отличием)
STNC: TGL-25X500-S-C (с отличием)

Какие принадлежности подойдут к размеру DSNU-25-500-PPV-A?

Для исполнения DSNU-25-500-PPV-A. Резьба присоединения G1/8.

Фитинг G1/8 под трубку Ø4 мм: PC-G-4-01G — 80 ₽
Трубка PU 4 × 2,5 мм: PU0425 — 15 ₽
Фитинг G1/8 под трубку Ø6 мм: PC-G-6-01G — 90 ₽
Трубка PU 6 × 4 мм: PU0640 — 25 ₽

Что важно знать о коде Camozzi 23N2A25A500 перед заказом?

Чем DSNU-25-500-PPV-A отличается от Camozzi 23N2A25A500?

DSNU-25-500-PPV-A — совместимый аналог Camozzi 23N2A25A500 с отличием (у Camozzi самонастраивающееся пневматическое демпфирование, у нашего — регулируемое пневматическое (PPV)); размеры: Ø25 мм, ход 500 мм. Пара сверена по каталогу марки и записана в нашу базу совместимых аналогов; буквенную часть кода 23N2A25A500 сверяйте с исполнением нашего артикула.

Есть ли у DSNU-25-500-PPV-A магнит под датчик положения?

Да: все наши пневмоцилиндры, включая DSNU-25-500-PPV-A, с магнитным поршнем — отдельной опции не нужно. Датчик положения ставится на корпус и срабатывает от магнита в конце хода 500 мм. Если на Camozzi 23N2A25A500 стоял датчик, пришлите его код — подберём совместимый к пазу нашей серии DSNU.

Сколько стоит DSNU-25-500-PPV-A и есть ли в наличии?

DSNU-25-500-PPV-A — 4 300 ₽ по каталогу. Соседние ходы того же Ø25: ход 400 мм — от 3 530 ₽. Цена та же в корзине; юрлицам выставляем счёт, доставка СДЭК по России. Нужно несколько DSNU-25-500-PPV-A — пришлите количество, ответим итоговой ценой и сроком.

Какие технические данные у DSNU-25-500-PPV-A?

У DSNU-25-500-PPV-A диаметр поршня 25 мм, ход 500 мм, усилие 295 Н при 6 бар.

Характеристики серии DSNU →

Присоединительные размеры по ISO 6432

Резьба штока

M10×1,25

Ø штока

10 мм

Подвод

G1/8

Крышка

M22×1,5

Ось шарнира

Ø8 мм

Демпфирование

12 мм

Макс. ход в нашем ряду

500 мм

Воздух и работа за ход 500 мм — DSNU-25-500-PPV-A

Давление	Свободный воздух за цикл	При 10 циклах/мин	Работа толкания за ход
4 бар	2,23 нл	22,3 нл/мин	98,2 Дж
6 бар	3,13 нл	31,3 нл/мин	147,3 Дж
8 бар	4,02 нл	40,2 нл/мин	196,3 Дж

Масса при ходе 500 мм по листу Festo DSNU-ISO: 788 г (238 г при ходе 0 и 11,0 г на каждые 10 мм).

Если нужен другой ход при Ø25

Ход	Цена от	К ходу 500 мм	Воздух за цикл при 6 бар
320 мм	3 220 ₽	−1 080 ₽	2,00 нл
350 мм	3 390 ₽	−910 ₽	2,19 нл
400 мм	3 530 ₽	−770 ₽	2,50 нл

Сколько воздуха расходует DSNU-25-500-PPV-A?

За двойной ход 500 мм при 6 бар — 3,13 нл свободного воздуха; при 10 циклах в минуту это 31,3 нл/мин, при 8 бар — 40,2 нл/мин. Компрессор и подготовку воздуха подбирайте с запасом на утечки и остальные потребители.

Чем ход 500 мм отличается от 400 мм?

Работа толкания при 6 бар — 147,3 Дж против 117,8 Дж, воздух за цикл — 3,13 нл против 2,50 нл, цена — 4 300 ₽ против 3 530 ₽. Усилие при одном Ø одинаково — 295 Н при 6 бар.

Технические данные

Стандарт: ISO 6432 для Ø10–25 мм (Ø32–63 мм — вне стандарта; круглый профиль, мини-цилиндр) Диаметры поршня: Ø10, 12, 16, 20, 25, 32, 40, 50, 63 мм Длина хода: 10–500 мм… Полностью — на странице серии DSNU.

Совместимость с импортными аналогами

Совместимый аналог — AVENTICS 0822034212; Camozzi 24N2A25A500; E.MC IA25X500; Festo DSNU-25-500-PPS (559262) — отличие: демпфирование самонастраивающееся PPS (у нас регулируемое PPV); Mindman MCMI-11-25-500 — отличие: наибольшее рабочее давление у Mindman MCMI 0,7 МПа, у нашего DSNU 1,0 МПа; Norgren RM/8025/M/500; Pneumax 1280.25.0500.MX; STNC TGL-25X500 — отличие: резьба портов Rc (у нас G); Univer M1000250500 (совпадают присоединительные и установочные размеры, серия DSNU).

Как расшифровать обозначение DSNU-25-500-PPV-A?

В DSNU-25-500-PPV-A: DSNU · 25 — диаметр · 500 — ход · PPV · A. Буквенные части — исполнение DSNU-25-500-PPV-A, разбор — в таблице.

Обозначение	Разбор
0822034212	0822034212
DSNU-25-500-PPV-A	DSNU · 25 — диаметр · 500 — ход · PPV · A

Вся серия DSNU: аналог AirTAC MI

Совместимый аналог AirTAC MI — все диаметры, ходы и обозначения серии в одной таблице, цены и характеристики.

Сколько стоит DSNU-25-500-PPV-A?

DSNU-25-500-PPV-A (Ø25 мм, ход 500 мм, от 4 300 ₽) — заказ через корзину или по счёту.

Как мы оформляем заказ и проверяем совместимость →

С чем совместим DSNU-25-500-PPV-A?

DSNU-25-500-PPV-A — совместимый аналог AVENTICS 0822034212 и ещё 27 обозначений того же типоразмера во всех исполнениях серии. Цена и наличие — в таблице.

Импортный код	Бренд	Наш аналог	Цена
0822034212	AVENTICS	DSNU-25-500-P	3 900 ₽
23N2A25A500	Camozzi	DSNU-25-500-PPV-A	4 300 ₽
24N2A25A500	Camozzi	DSNU-25-500-P-A	3 900 ₽
25N2A25A500	Camozzi	DSNU-25-500-PPV-A	4 300 ₽
IA25X500	E.MC	DSNU-25-500-P	3 900 ₽
IA25X500-S	E.MC	DSNU-25-500-P-A	3 900 ₽
IAC25X500	E.MC	DSNU-25-500-PPV	4 300 ₽
IAC25X500-S	E.MC	DSNU-25-500-PPV-A	4 300 ₽
DSNU-25-500-P	Festo	DSNU-25-500-P	3 900 ₽
DSNU-25-500-P-A	Festo	DSNU-25-500-P-A	3 900 ₽
DSNU-25-500-PPS	Festo	DSNU-25-500-PPV	4 300 ₽
DSNU-25-500-PPS-A	Festo	DSNU-25-500-PPV-A	4 300 ₽
DSNU-25-500-PPV	Festo	DSNU-25-500-PPV	4 300 ₽
DSNU-25-500-PPV-A	Festo	DSNU-25-500-PPV-A	4 300 ₽
DSNU-25-500-PPV (559262)	Festo	DSNU-25-500-PPV	4 300 ₽
DSNU-25-500-PPV-A (559294)	Festo	DSNU-25-500-PPV-A	4 300 ₽
MCMI-11-25-500	Mindman	DSNU-25-500-P-A	3 900 ₽
MCMI-11-25-500-A	Mindman	DSNU-25-500-PPV-A	4 300 ₽
RM/8025/M/500	Norgren	DSNU-25-500-P-A	3 900 ₽
RM/8026/M/500	Norgren	DSNU-25-500-PPV-A	4 300 ₽
1280.25.0500.M	Pneumax	DSNU-25-500-P-A	3 900 ₽
1280.25.0500.MX	Pneumax	DSNU-25-500-P-A	3 900 ₽
TGL-25X500	STNC	DSNU-25-500-P	3 900 ₽
TGL-25X500-C	STNC	DSNU-25-500-PPV	4 300 ₽
TGL-25X500-S	STNC	DSNU-25-500-P-A	3 900 ₽
TGL-25X500-S-C	STNC	DSNU-25-500-PPV-A	4 300 ₽
M1000250500	Univer	DSNU-25-500-P	3 900 ₽
DSNU25500	WAALPC	DSNU-25-500-P	3 900 ₽

Все совместимые обозначения серии DSNU — на странице серии →

Какие ещё типоразмеры DSNU есть?

Ещё 4 типоразмера серии DSNU — от 2 650 ₽:

Ø25 × 400 мм — от 3 530 ₽
Ø25 × 320 мм — от 3 220 ₽
Ø25 × 300 мм — от 2 810 ₽
Ø25 × 250 мм — от 2 650 ₽

Все типоразмеры серии DSNU →

Коды этого размера по маркам: Camozzi · E.MC · Festo · Mindman · Norgren · Pneumax · STNC · Univer.

Автор: команда CORNETA.TECH.
