Не ваш размер? Введите код или выберите Ø и ход

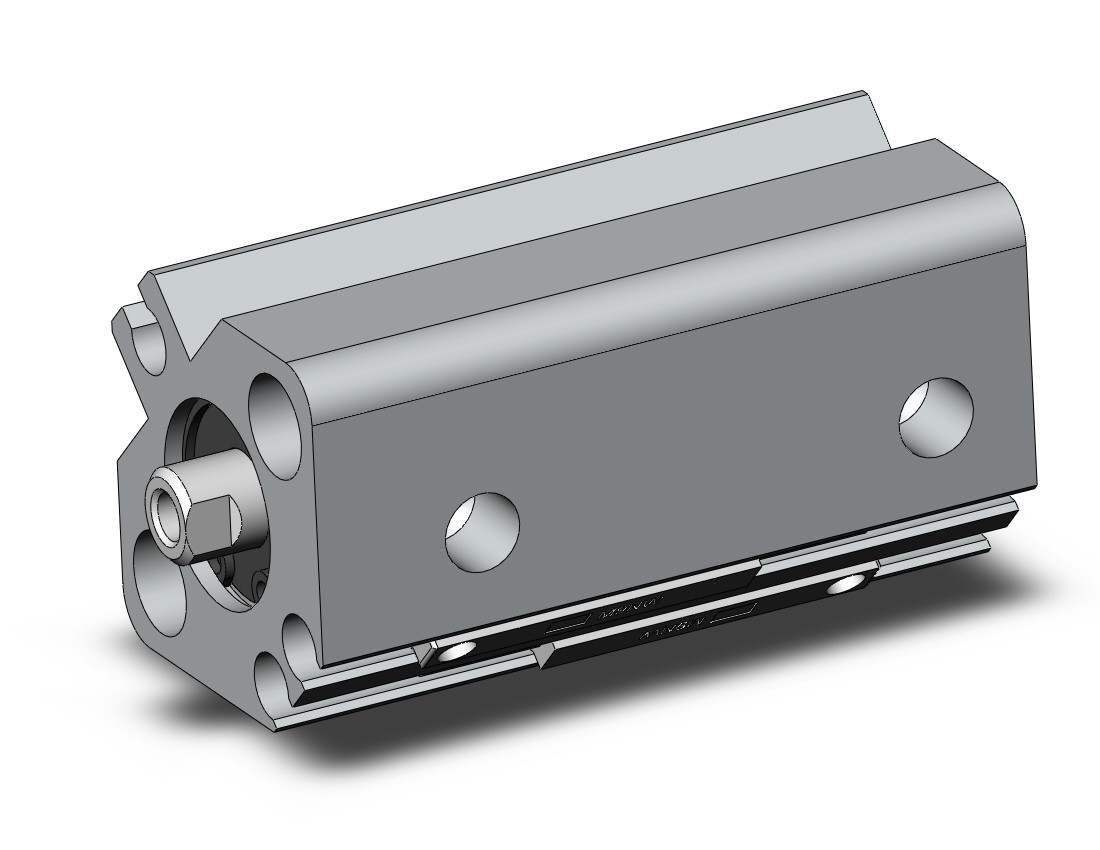

У CDQ2-25-45 диаметр поршня 25 мм, ход 45 мм, усилие 295 Н при 6 бар.
Вся серия в реестре: Ø12–100 мм (10 типоразмеров), ход 5–100 мм (19 вариантов), всего 172 позиции с ценой в реестре.
| Давление | Толкающее | Тянущее |
|---|---|---|
| 4 бар | 196 Н | 165 Н |
| 6 бар | 295 Н | 247 Н |
| 10 бар | 491 Н | 412 Н |
Площадь поршневая 491 мм², штоковая Ø10 — 412 мм². Объём за ход 45 мм: 22.1 см³ поршневая, 18.6 см³ штоковая, расход за двойной ход 40.6 см³. Как считаем усилие и расход →
Совместимый аналог — CHELIC JQ 25 × 45 (совпадают присоединительные и установочные размеры, серия CDQ2).
В CDQ2-25-45: CDQ · 2 · 25 — диаметр · 45 — ход. Буквенные части — исполнение CDQ2-25-45, разбор — в таблице.
| Обозначение | Разбор |
|---|---|
| JQ 25 × 45 | JQ · 25 — диаметр · 45 — ход |
| CDQ2-25-45 | CDQ · 2 · 25 — диаметр · 45 — ход |
Диаметр поршня 25 мм даёт площадь поршня 491 мм², ход 45 мм. В выдвинутом положении CDQ2-25-45 длиннее втянутого на 45 мм. За двойной ход при 6 бар расходует около 0,28 нл воздуха — при 30 циклах в минуту это 8,4 нл/мин. Шток по этому ряду Ø10 мм — присоединение и посадка на этот размер. В обозначении оба числа стоят подряд: сначала диаметр, затем ход в миллиметрах.
295 Н толкающее при давлении 6 бар, тянущее (с учётом штока Ø10 мм) — 247 Н (Ø25 мм). Полный расчёт по давлению 4/6/10 бар — в таблице ниже.
Типоразмер совпадает: Ø25 мм, ход 45 мм — CDQ2-25-45 совместимый аналог CHELIC JQ 25 × 45, исполнение сверяйте по буквенной части обоих кодов. Тот же CDQ2-25-45 — совместимый аналог и для: CHELIC JQ 25 × 45-S.
От 1 430 ₽ за Ø25×45 мм.
CDQ2-25-45 (Ø25 мм, ход 45 мм, от 1 430 ₽) — поставка 2–4 недели.
Как мы оформляем заказ и проверяем совместимость →
CDQ2-25-45 — совместимый аналог CHELIC JQ 25 × 45 и ещё 1 обозначение того же типоразмера. Цена и наличие — в таблице.
| Импортный код | Бренд | Наш аналог | Цена |
|---|---|---|---|
| JQ 25 × 45 | CHELIC | CDQ2-25-45 | 1 430 ₽ |
| JQ 25 × 45-S | CHELIC | CDQ2-25-45 | 1 430 ₽ |
Все совместимые обозначения серии CDQ2 — на странице серии →
Совместимый аналог серии CDQ2 по маркам: CHELIC JQ / JQ 12 × 5 / JQ 16 × 5.
Ещё 8 типоразмеров серии CDQ2 — от 1 088 ₽:
Главный инженер подберёт совместимый аналог по артикулу и пришлёт варианты с ценами.
