CQ2-16-25

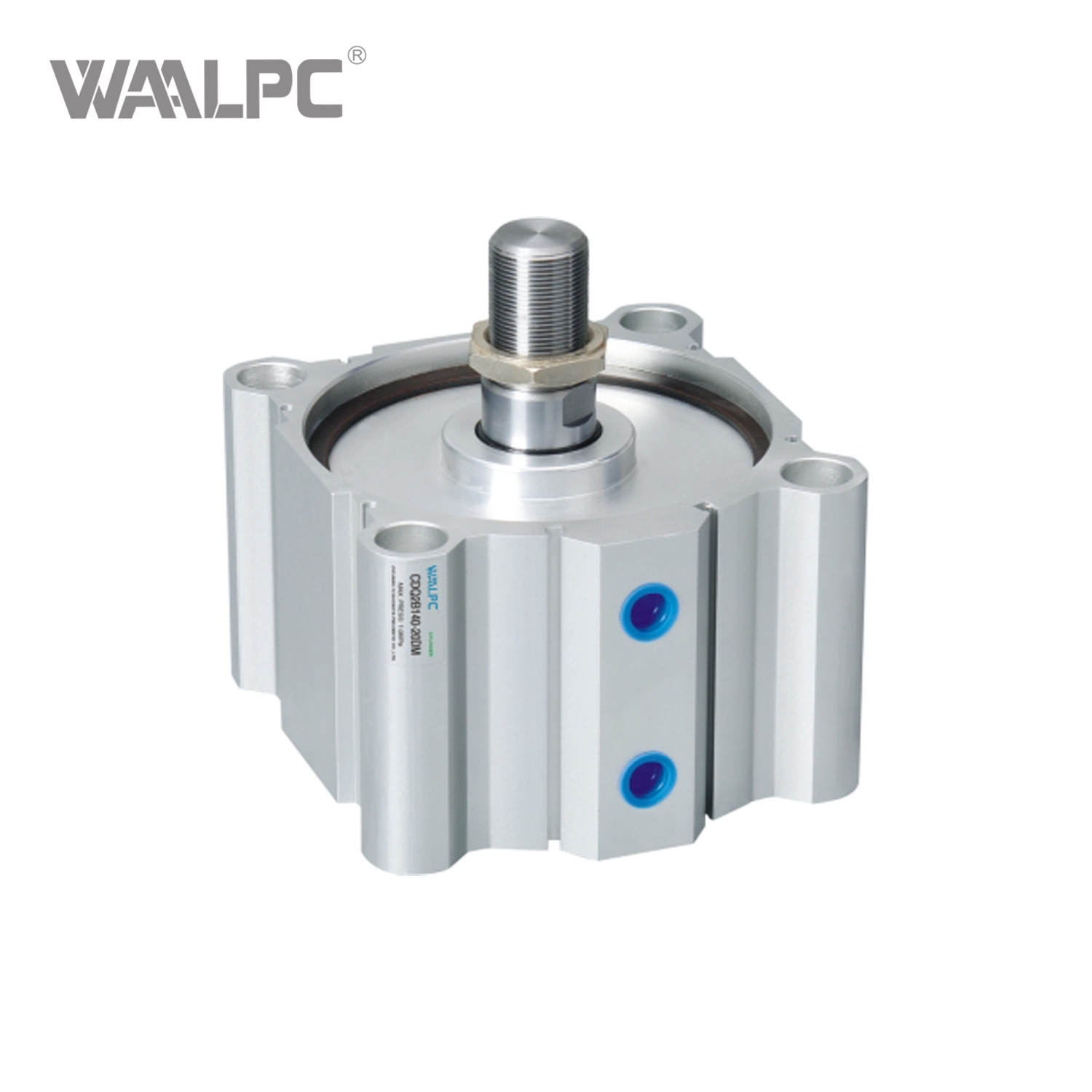

Name: Пневмоцилиндр CQ2-16-25
Brand: WAALPC
SKU: CQ2-16-25
Price: 860 RUB
Availability: InStock

860 ₽

Пневмоцилиндр CQ2 Ø16 мм, ход 25 мм · усилие 121 Н при 6 бар

Совместимый аналог Mindman MCJQ-12-16-25 и ещё 4 кода

Поставка 2–4 недели

Перейти к заказу CQ2-16-25 →

Характеристики рядом: CQ2-16-25 и Mindman MCJQ-12-16-25

Параметр	Mindman MCJQ-12-16-25	SMC CQ2A16-25D	SMC CQ2A16-25DZ	Наш CQ2-16-25
Совместимость	с отличием: присоединение M5 у обоих; рабочее давление у Mindman MCJQ до 1 МПа, у нашего CQ2 до 0,8 МПа	с отличием: крепление у SMC A (резьба с обеих сторон) — сверьте по карточке крепление нашего CQ2	с отличием: крепление у SMC A (резьба с обеих сторон) — сверьте по карточке крепление нашего CQ2	—

Расчёт расхода воздуха для CQ2-16-25

Цилиндр Ø16 мм, шток Ø6 мм, ход 25 мм: объём полости поршня 0,005 л, штоковой — 0,004 л.

Давление	Расход на двойной ход	При 10 двойных ходах в минуту
6 бар	0,06 нл	0,6 нл/мин

V = (А_порш + А_{штоковая})·S·(P+1,013)/1,013 — нормальные литры по DIN 1343, объём штока вычтен. Для подбора компрессора и магистрали, без запаса на потери.

Этот же размер у других марок

CQ2-16-25 — совместимый аналог 5 кодов 4 марок именно этого размера; каждый проверен по каталогу марки.

Mindman: MCJQ-12-16-25
С отличием: присоединение M5 у обоих; рабочее давление у Mindman MCJQ до 1 МПа, у нашего CQ2 до 0,8 МПа.
SMC: CQ2A16-25D
С отличием: крепление у SMC A (резьба с обеих сторон) — сверьте по карточке крепление нашего CQ2.
, CQ2A16-25DZ
С отличием: крепление у SMC A (резьба с обеих сторон) — сверьте по карточке крепление нашего CQ2.
SNS: CQ2B16X25D
С отличием: Исполнение, присоединение и установочные размеры сверьте по паспорту.
XCPC: CQ2B16X25D
С отличием: у XCPC исполнение без магнита на поршне, наш CQ2 — с магнитом под датчик положения; рабочее давление у XCPC до 1,0 МПа, у нашего CQ2 — до 0,8 МПа.

Пять вопросов по коду Mindman MCJQ-12-16-25

Не ваш размер CQ2-16-25? Введите код или выберите Ø и ход

Показать размер

Чем CQ2-16-25 отличается от Mindman MCJQ-12-16-25?

CQ2-16-25 — совместимый аналог Mindman MCJQ-12-16-25 с отличием (присоединение M5 у обоих; рабочее давление у Mindman MCJQ до 1 МПа, у нашего CQ2 до 0,8 МПа); размеры: Ø16 мм, ход 25 мм. На ходе 25 мм при 6 бар толкающее усилие 121 Н совершает работу 3 Дж, на один ход уходит 0,03 нл сжатого воздуха.

Есть ли у CQ2-16-25 магнит под датчик положения?

Да, CQ2-16-25 с магнитным поршнем. Для хода 25 мм датчики ставят в крайних точках — втянутое положение и выдвинутое на 25 мм; код датчика с Mindman MCJQ-12-16-25 пришлите — подберём к пазу CQ2.

Сколько стоит CQ2-16-25 и есть ли в наличии?

CQ2-16-25 — 860 ₽ по каталогу, поставка 2–4 недели. Соседние ходы CQ2 Ø16: ход 20 мм — от 840 ₽, ход 30 мм — от 880 ₽. Нужно несколько CQ2-16-25 — пришлите количество, ответим итоговой ценой и сроком.

Какие технические данные у CQ2-16-25?

У CQ2-16-25 диаметр поршня 16 мм, ход 25 мм, усилие 121 Н при 6 бар.

Характеристики серии CQ2 →

Этот размер у других марок — соседние размеры CQ2

Размер	Коды других марок	Цена
Ø16 мм, ход 20 мм	Mindman MCJQ-12-16-20, SMC CQ2A16-20D, SMC CQ2A16-20DZ и ещё 2	от 840 ₽
Ø16 мм, ход 30 мм	Mindman MCJQ-12-16-30, SMC CQ2A16-30D, SMC CQ2A16-30DZ и ещё 2	от 880 ₽
Ø12 мм, ход 25 мм	Mindman MCJQ-12-12-25, SMC CQ2A12-25D, SMC CQ2A12-25DZ и ещё 2	от 820 ₽
Ø20 мм, ход 25 мм	Mindman MCJQ-12-20-25, SMC CQ2A20-25D, SMC CQ2A20-25DZ и ещё 2	от 970 ₽

Технические данные и применение серии CQ2 — на странице серии.

Как расшифровать обозначение CQ2-16-25?

В CQ2-16-25: CQ · 2 · 16 — диаметр · 25 — ход. Буквенные части — исполнение CQ2-16-25, разбор — в таблице.

Обозначение	Разбор
MCJQ-12-16-25	MCJQ · 12 · 16 — диаметр · 25 — ход
CQ2-16-25	CQ · 2 · 16 — диаметр · 25 — ход

Как мы оформляем заказ и проверяем совместимость →

С чем совместим CQ2-16-25?

CQ2-16-25 — совместимый аналог Mindman MCJQ-12-16-25 и ещё 4 обозначения того же типоразмера во всех исполнениях серии. Цена CQ2-16-25 и наличие — в таблице.

Импортный код	Бренд	Наш аналог	Цена
MCJQ-12-16-25	Mindman	CQ2-16-25 С отличием: присоединение M5 у обоих; рабочее давление у Mindman MCJQ до 1 МПа, у нашего CQ2 до 0,8 МПа.	860 ₽
CQ2A16-25D	SMC	CQ2-16-25 С отличием: крепление у SMC A (резьба с обеих сторон) — сверьте по карточке крепление нашего CQ2.	860 ₽
CQ2A16-25DZ	SMC	CQ2-16-25 С отличием: крепление у SMC A (резьба с обеих сторон) — сверьте по карточке крепление нашего CQ2.	860 ₽
CQ2B16X25D	SNS	CQ2-16-25 С отличием: Исполнение, присоединение и установочные размеры сверьте по паспорту.	860 ₽
CQ2B16X25D	XCPC	CQ2-16-25 С отличием: у XCPC исполнение без магнита на поршне, наш CQ2 — с магнитом под датчик положения; рабочее давление у XCPC до 1,0 МПа, у нашего CQ2 — до 0,8 МПа.	860 ₽

Все совместимые обозначения серии CQ2 — на странице серии →

Какие ещё типоразмеры CQ2 есть?

Ещё 2 типоразмера серии CQ2 — от 840 ₽:

Ø16 × 20 мм — от 840 ₽
Ø16 × 30 мм — от 880 ₽

Все типоразмеры серии CQ2 →

Автор: команда CORNETA.TECH.
