Комбинированный блок подготовки воздуха Waalpc AFC2000 G1/4″

Комбинированный блок подготовки воздуха Waalpc AFC2000 (серии AFC/BFC)

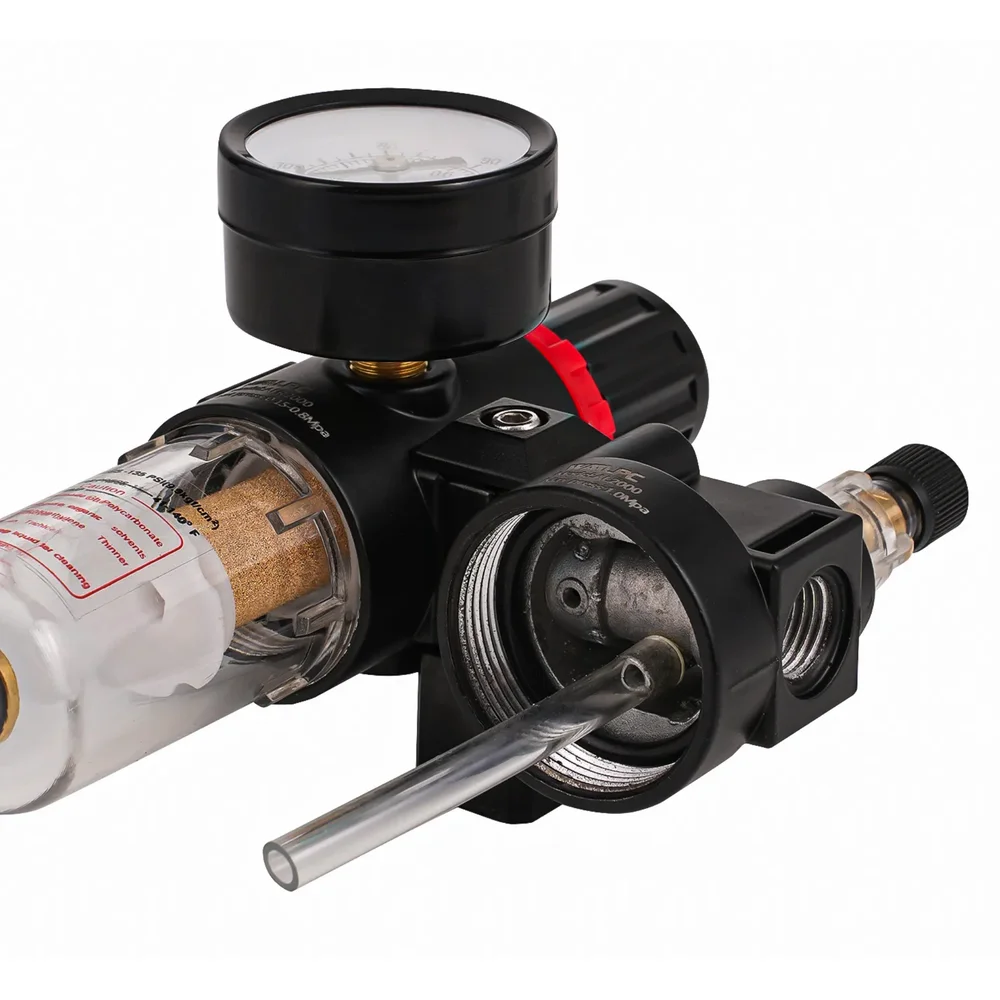

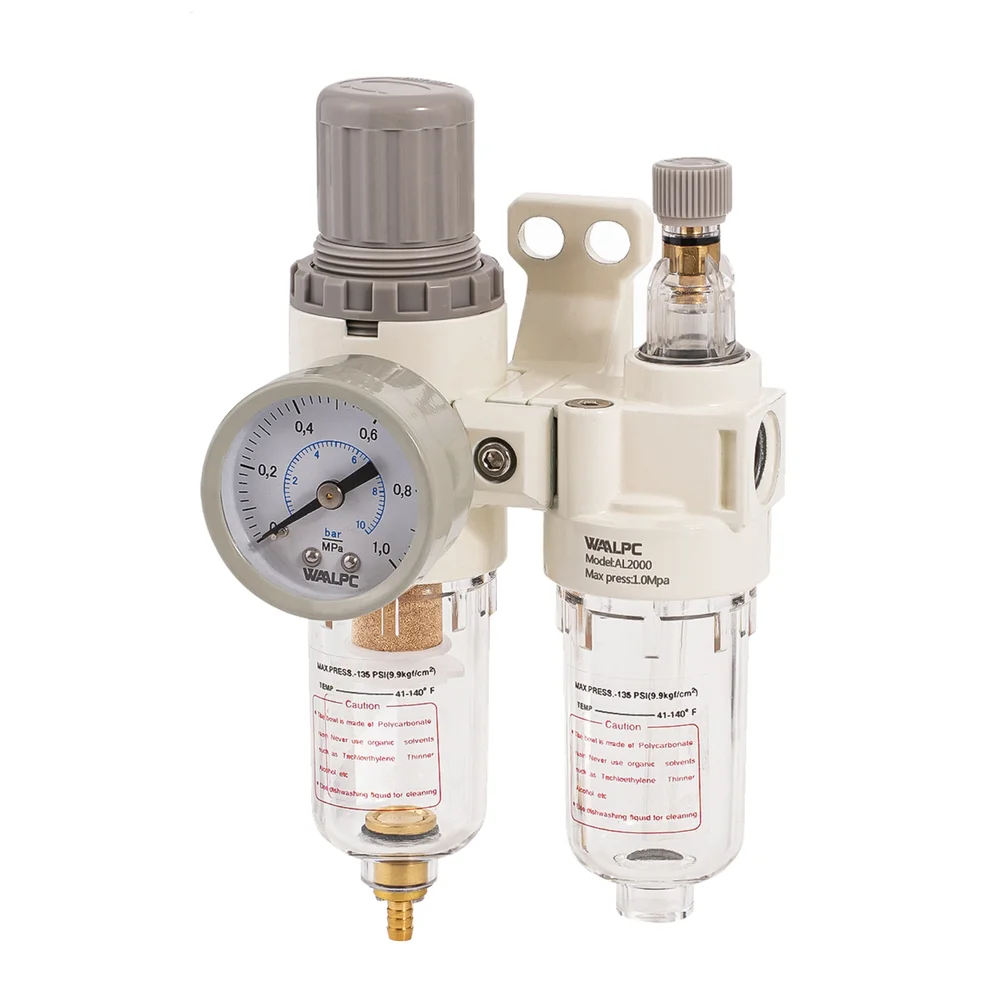

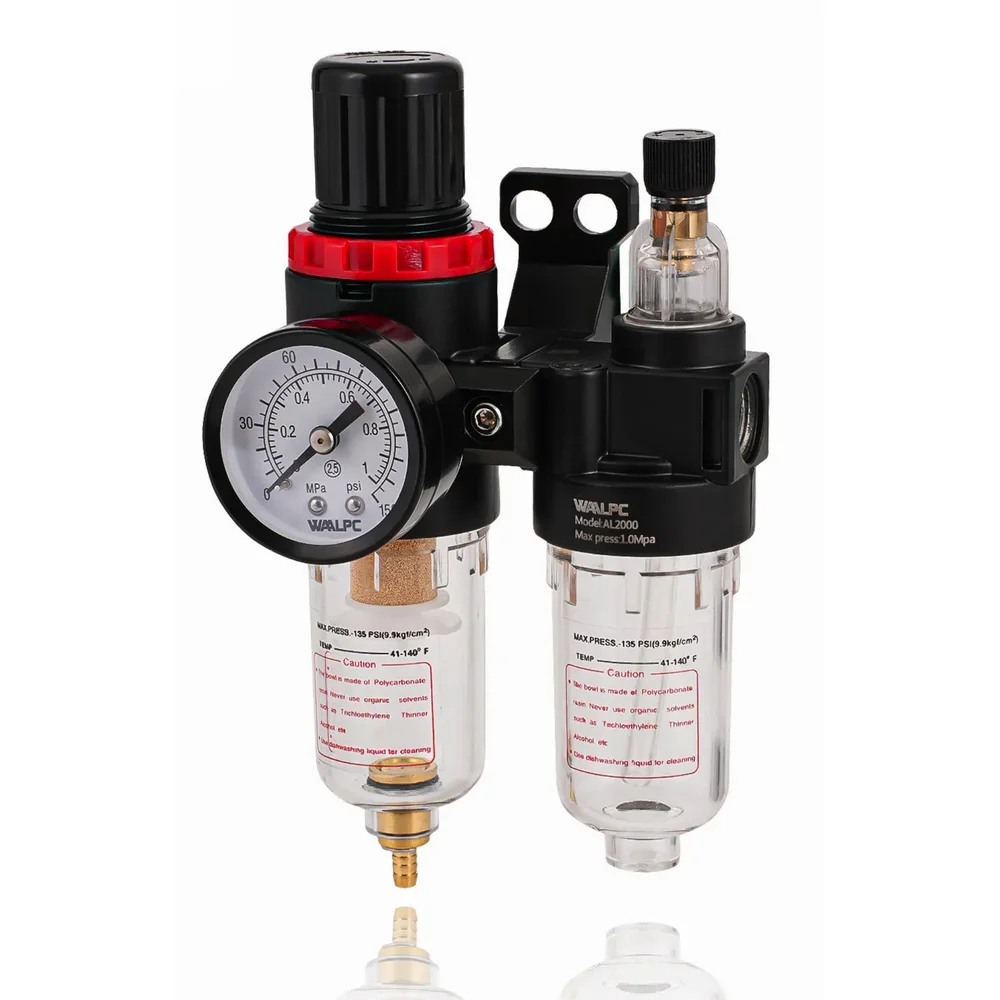

Серии AFC и BFC — комбинированные блоки подготовки воздуха «2 в 1» (F.R.L. Unit), включающие фильтр-регулятор + лубрикатор. Конфигурация AFC2000 построена на модулях AFR2000 + AL2000 и предназначена для узлов, где необходимо не только очищать и стабилизировать давление, но и подавать масляный туман для смазки пневмоцилиндров и пневмоинструмента.

AFC — компактная мини‑серия для локальных постов пневмоинструмента.

Исполнение: Blank — фильтрация 25 мкм, дренаж полуавтоматический (Semi-auto drain), резьба портов G1/4″, рекомендованное масло ISO VG32.

Принцип работы (F.R.L. Unit): воздух сначала попадает в фильтр-регулятор, где очищается от влаги и стабилизируется по давлению, после чего проходит через лубрикатор и насыщается мелкодисперсным масляным туманом.

Эффективность лубрикации: используется принцип oil fog — масло засасывается через трубку и разбивается потоком воздуха на капли размером <5 мкм, что обеспечивает смазку даже удалённых исполнительных механизмов без осаждения в фитингах.

Тип дренажа (Blank): полуавтоматический слив: при наличии давления клапан закрыт, при сбросе давления открывается автоматически; возможен и ручной нажатий слив. При избыточной влаге рекомендуется рассмотреть автоматический дренаж (индекс «A»).

Регулятор и безопасность: рукоятка регулятора с механизмом Push-Lock — потянул, настроил, нажал и зафиксировал, защита от случайного сбоя настройки. Корпус из алюминиевого сплава, фильтроэлемент из спечённой бронзы — устойчив к высоким скоростям потока и пригоден к многократной регенерации (промывка).

Требования к маслу: допускается только чистое минеральное турбинное масло ISO VG32. Запрещены масла с моющими присадками и агрессивные синтетические составы (WD‑40, моторные масла и т.п.), так как они разрушают поликарбонатные стаканы.

Монтаж и размещение: установка строго вертикально; отклонение более 5° нарушает работу сифона лубрикатора. Лубрикатор рекомендуется располагать не далее 5–8 м от потребителя, иначе масляный туман будет осаждаться в трубопроводе.

Совместимость: порт G1/4″, порт манометра G1/8″. Пропускная способность до 750 л/мин.

Материалы: стаканы — Поликарбонат. Уплотнения — NBR высокой плотности; устойчивость к вибрации и многократным циклам давления.

Параметры: диапазон регулировки 0.05 – 0.85 МПа, максимальное рабочее давление 1.0 МПа, испытательное давление 1.5 МПа, температура +5…+60°C.

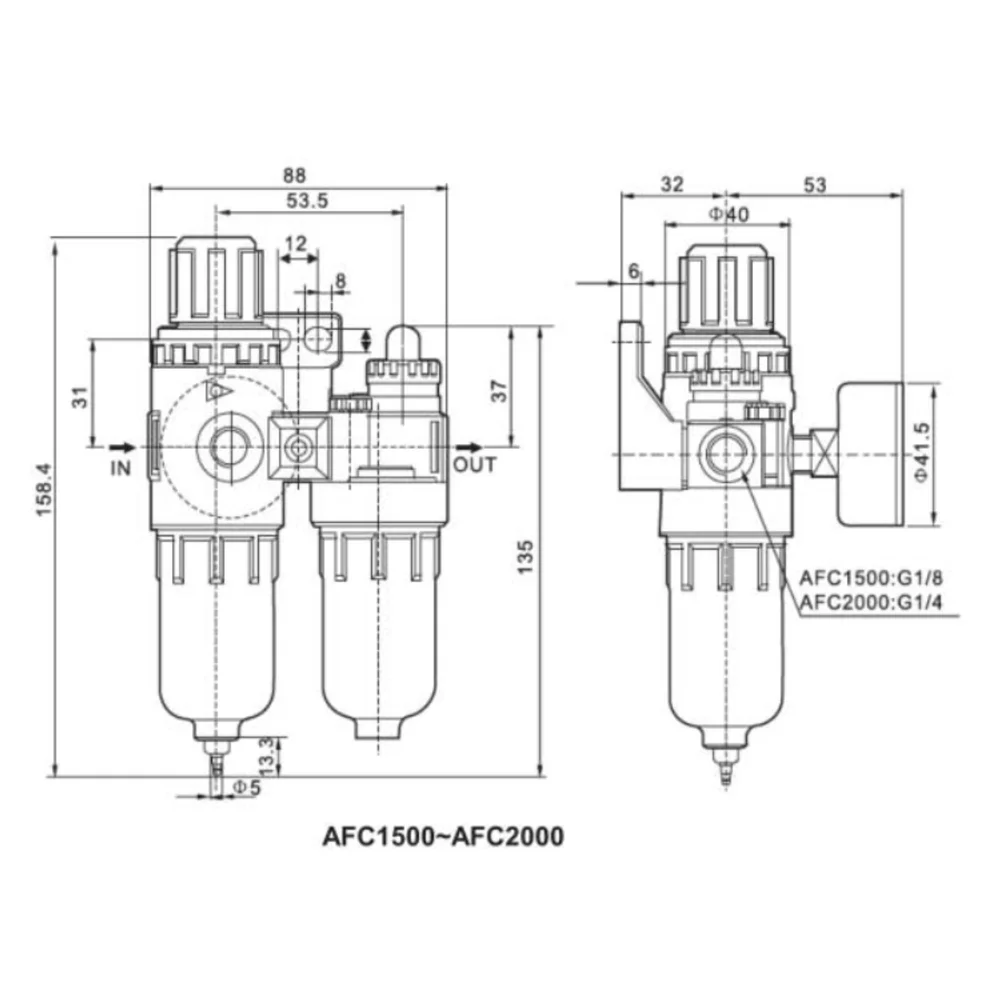

Технические чертежи

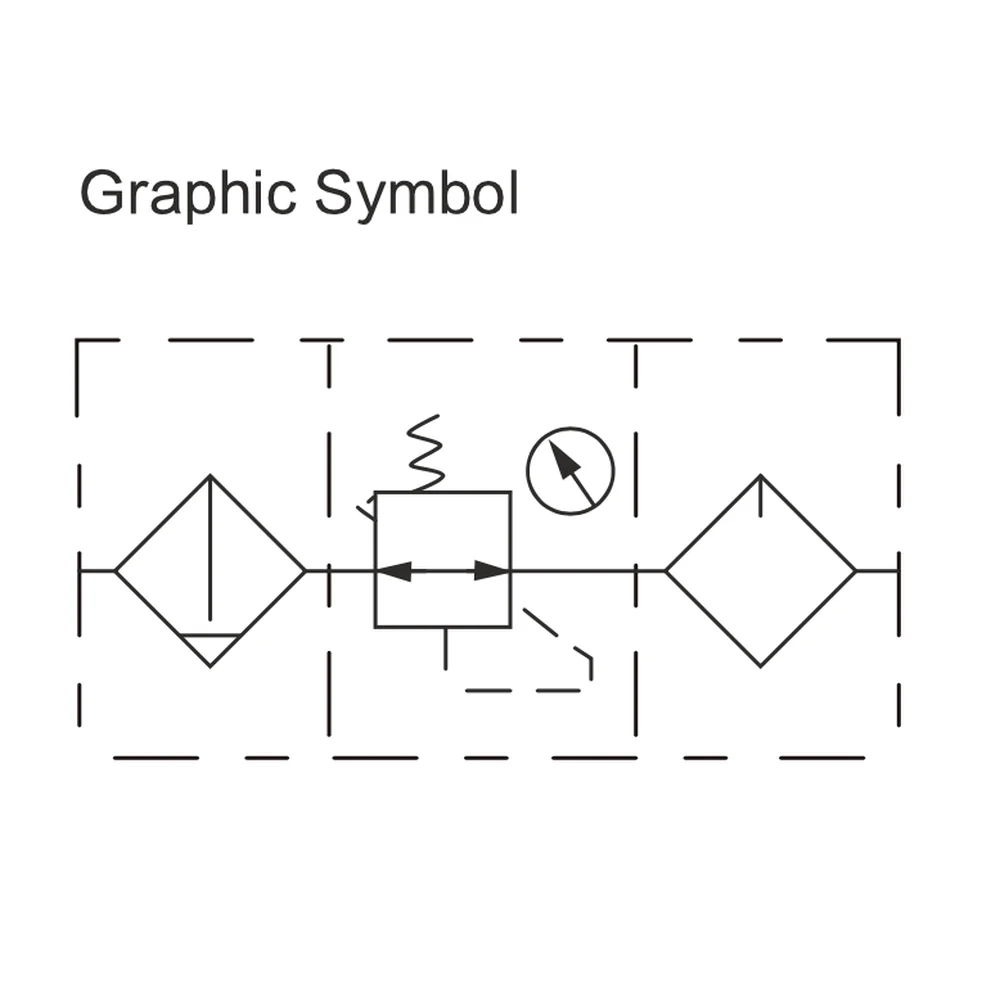

Схемы подключения

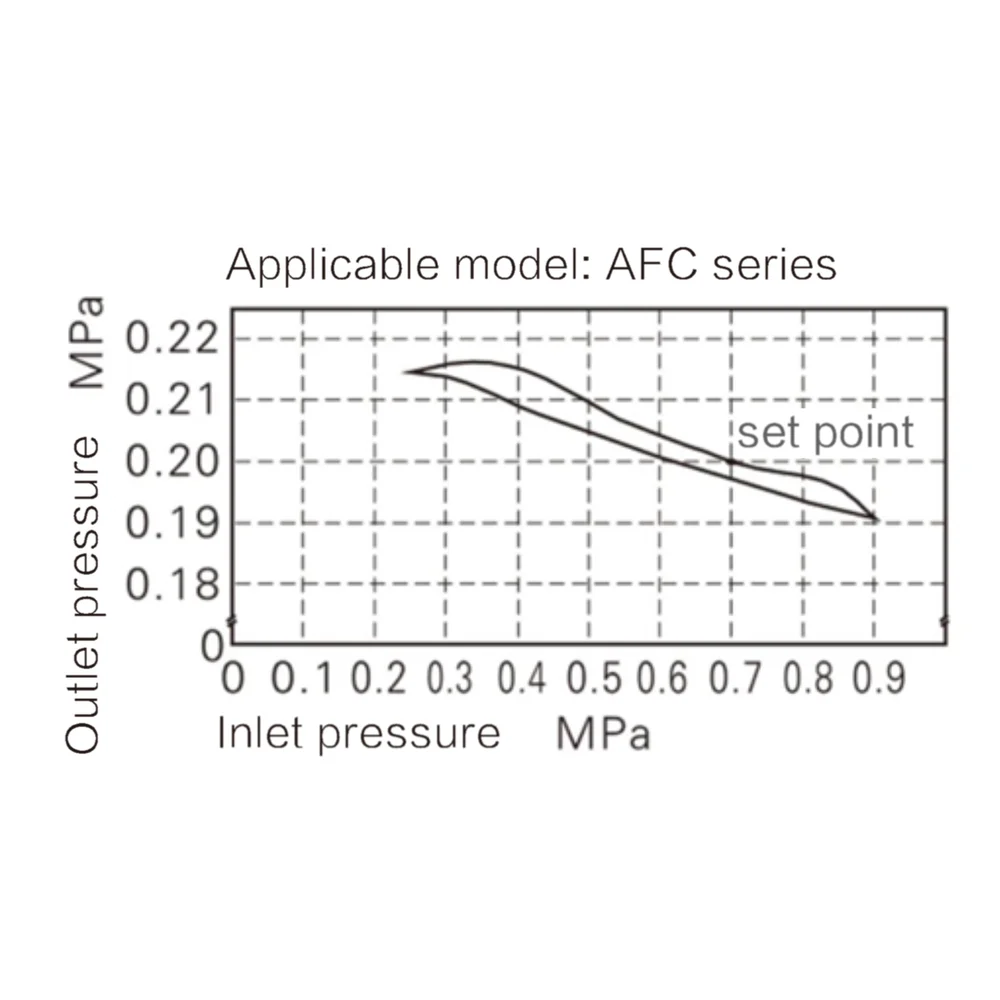

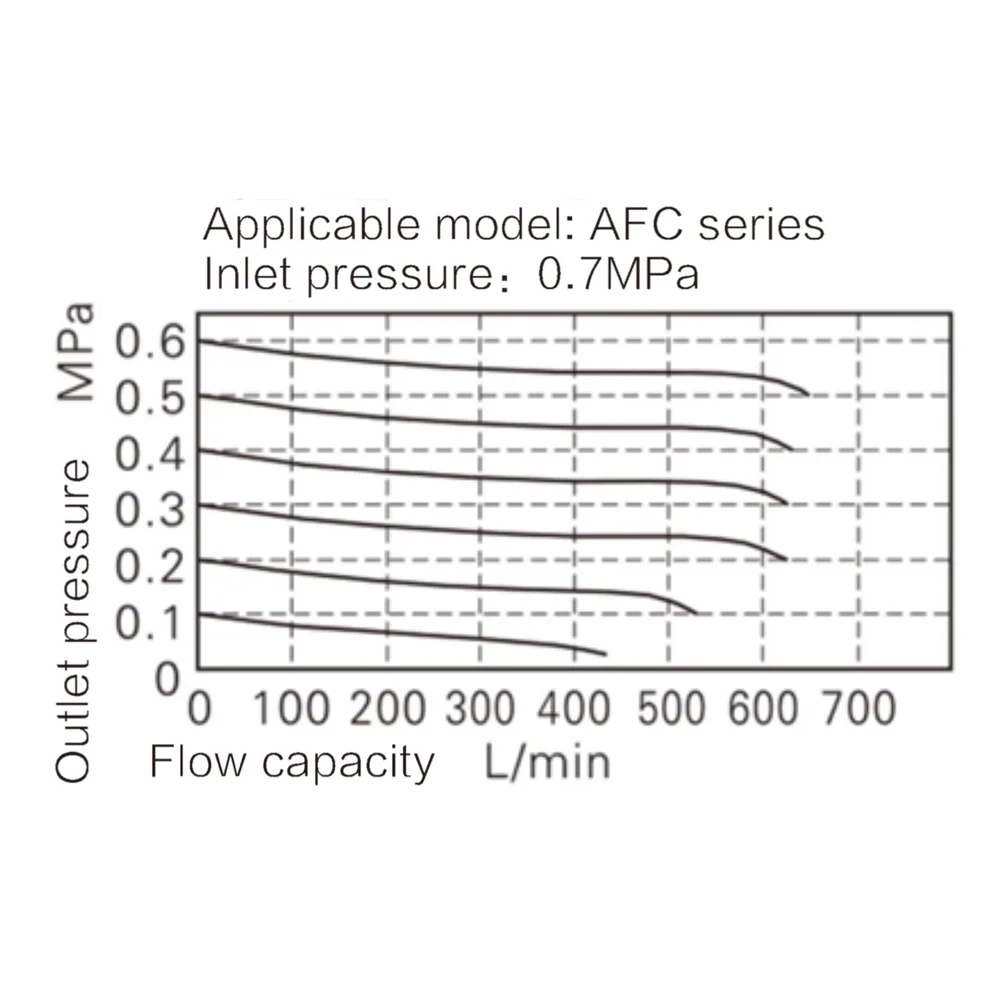

Графики расхода
