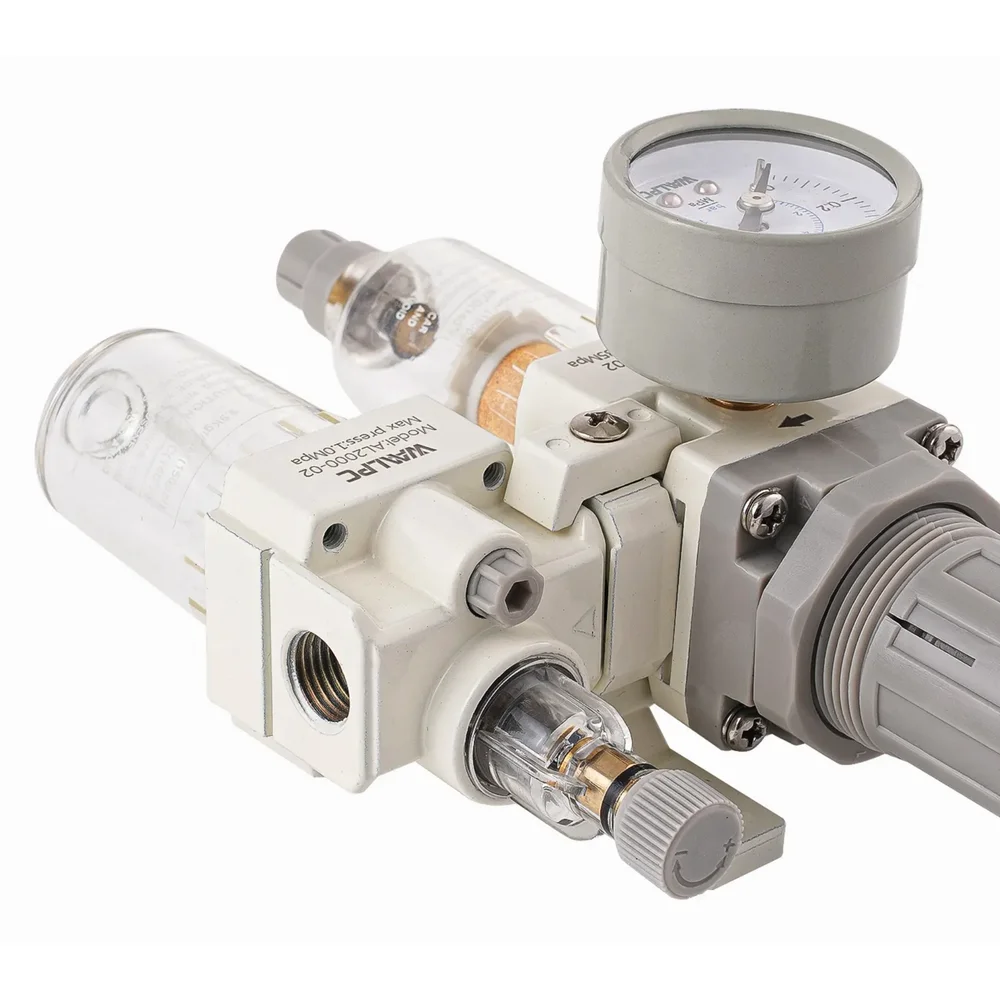

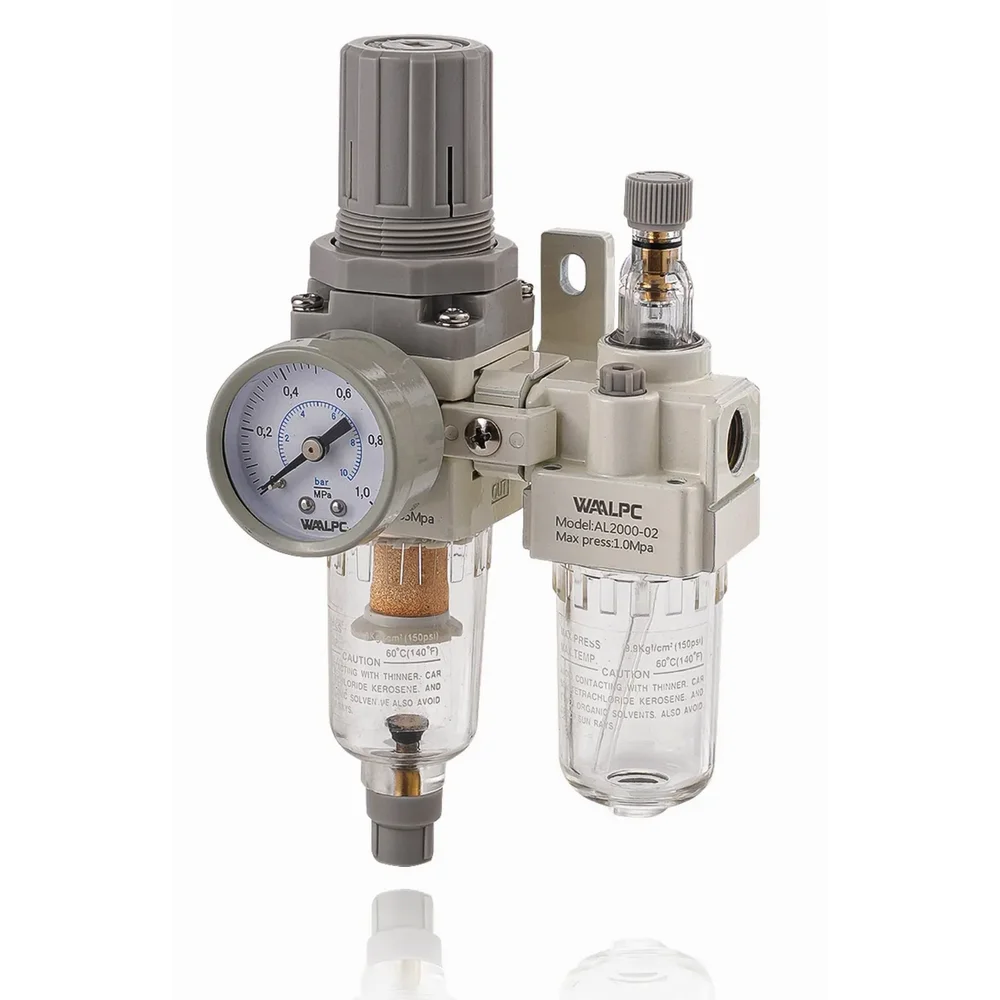

Комбинированный блок подготовки воздуха Waalpc AC2010-02 G1/4″

Комбинированный блок подготовки воздуха Waalpc AC2010-02 (серия AC)

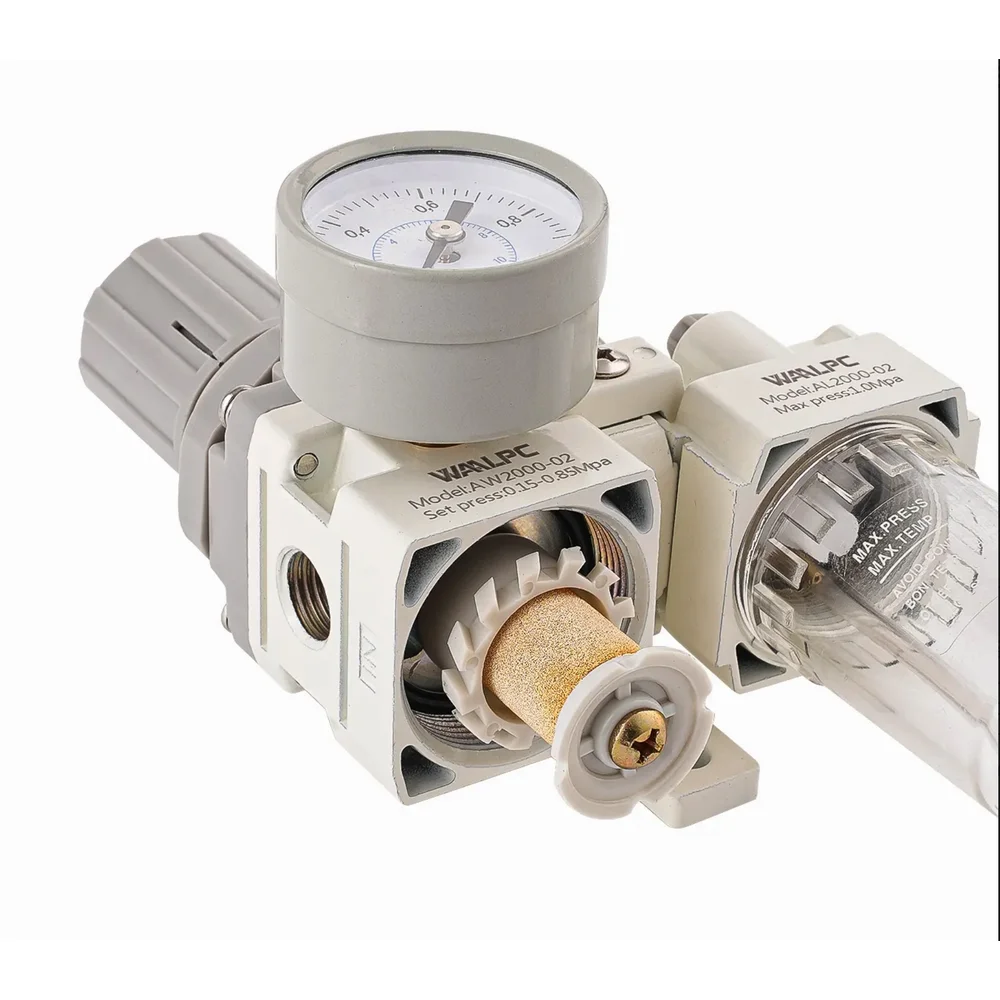

Серия AC — модульные блоки подготовки воздуха «2 в 1»: фильтр-регулятор + лубрикатор. Конфигурация AC2010-02 построена на модулях AW2000 + AL2000 и предназначена для систем, где помимо фильтрации и регулирования давления требуется подача масляного тумана для смазки пневмоинструмента и пневмоцилиндров.

Исполнение: Blank — фильтрация 25 мкм, дренаж полуавтоматический (Semi-auto drain), рекомендованное масло ISO VG32.

Принцип работы (F.R.L. Unit): воздух сначала очищается и стабилизируется по давлению в фильтре-регуляторе, затем проходит через лубрикатор и насыщается мелкодисперсным масляным туманом.

Настройка смазки (Oil Adjustment): инженерная норма 3–5 капель масла на каждые 1000 литров воздуха. Настройку выполнять при стабильном расходе.

Модульная конструкция: элементы соединяются Т-образными креплениями — можно заменить только один модуль без замены всего узла.

Сброс конденсата (Semi-auto drain, Blank): дренаж нормально открытый — без давления конденсат стекает; при превышении ~0.05 МПа клапан закрывается. Удобно для обслуживания при остановке компрессора.

Требования к монтажу: строго вертикальная установка (отклонение более 5° ухудшает работу сифона в лубрикаторе). Лубрикатор размещать не далее 5–8 м от потребителя, иначе масляный туман осядет на стенках трубок.

Совместимость: порт G1/4″, порт манометра G1/8″. Пропускная способность до 1100 л/мин.

Материалы: стаканы — ПК (ПК — поликарбонат). Уплотнения — NBR высокой плотности; рекомендуется минеральное масло ISO VG32, избегать агрессивных синтетических масел.

Параметры: диапазон регулировки 0.05 – 0.85 МПа, макс. 1.0 МПа, температура +5…+60°C.
