Мини-пневмоцилиндр Waalpc MAL-25-50-CA (круглый)

Name: Мини-цилиндр MAL-25-50-CA — купить в Corneta
SKU: MAL-25-50-CA
Price: 1330.00 RUB
Availability: InStock

1 330,00 ₽

Мини-цилиндр MAL Ø25 мм, ход 50 мм, круглый корпус, магнитный поршень, порт G1/8″.

🛠 Рекомендация: Используйте фитинги стандарта R для защиты портов от вибрационного износа. Узнать больше

Ожидается поступление

Сравнить

Артикул: MAL-25-50-CA Категория: Круглые пневмоцилиндры

Описание

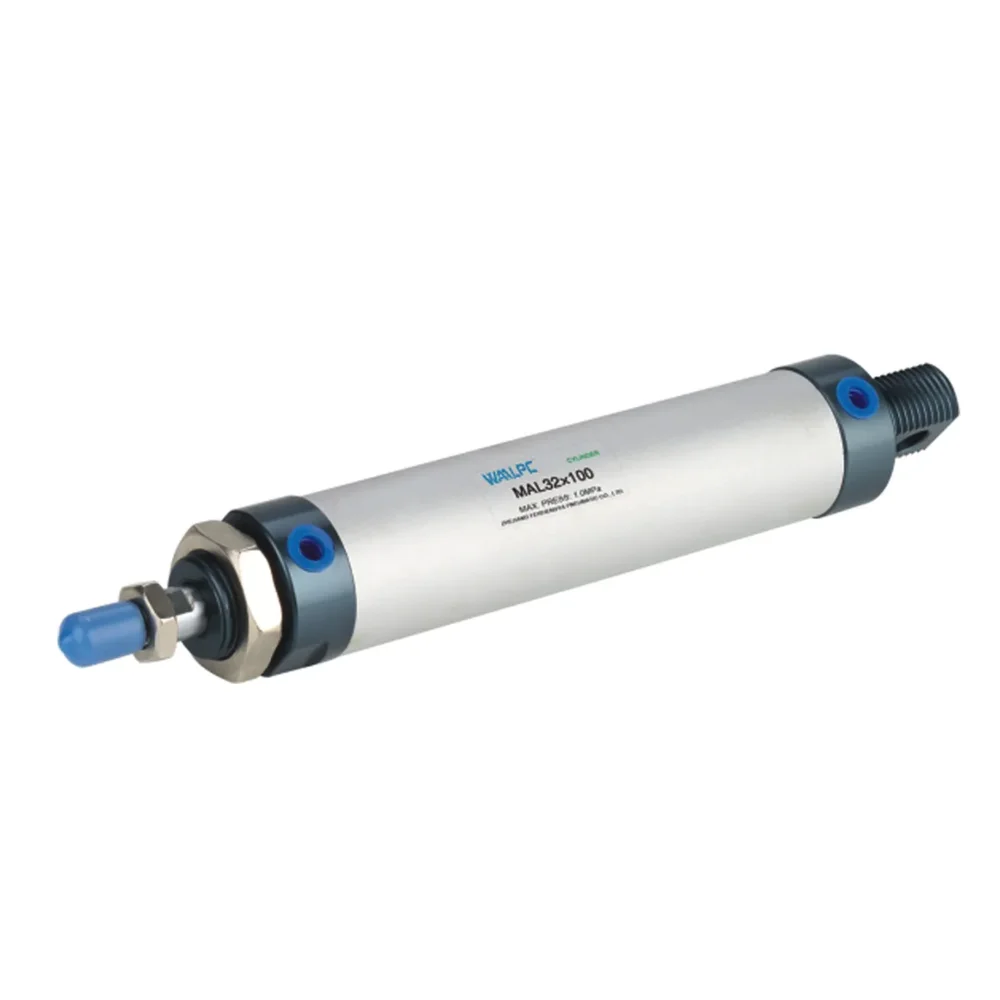

Мини-пневмоцилиндр Waalpc серии MAL (Алюминиевый сплав)

Waalpc MAL — это серия компактных пневматических цилиндров с круглым корпусом, изготовленным из высокопрочного анодированного алюминия. Благодаря легкому весу и высокой коррозионной стойкости, серия MAL является оптимальным выбором для упаковочного оборудования, медицины, текстильной промышленности и систем автоматизации с ограниченным рабочим пространством.

Ключевые преимущества:

Коррозионная стойкость: Корпус из анодированного алюминия и шток из высококачественной стали обеспечивают длительный срок службы даже в условиях повышенной влажности.
Компактность и малый вес: Круглая конструкция корпуса позволяет интегрировать цилиндры в узкие узлы оборудования, снижая общую инерцию системы.
Высокая скорость и отклик: Минимизированное трение и облегченные материалы позволяют использовать серию MAL в высокоскоростных производственных циклах.
Ремонтопригодность: Резьбовое соединение крышек с гильзой облегчает доступ к внутренним компонентам для профилактического обслуживания и замены уплотнений.

Технические особенности:

Конструкция: Круглый мини-цилиндр (Round cylinder design).
Тип: Двустороннего действия с магнитным поршнем для датчиков.
Демпфирование: Упругие вставки (P) для малых диаметров, регулируемое пневматическое (PPV) для мощных моделей.

Технические чертежи

Детали

Производитель	Waalpc
Серия	MAL
Группа товаров	Пневмоцилиндры
Тип оборудования	Круглые пневмоцилиндры
Соответствие стандарту	MAL Standard (Round thread)
Страна происхождения	CN
Тип конструкции	Мини-цилиндр с круглой гильзой
Тип действия	Двустороннего действия
Диаметр поршня	25 мм
Длина хода	50 мм
Присоединение (размер порта)	G1/8″
Резьба штока	M10x1.25
Тип демпфирования	Упругое (P)
Длина демпфирования	15 мм
Магнитный поршень	Да
Усилие толкания (при 6 бар)	295 Н
Усилие тяги (при 6 бар)	247 Н
Монтажный интерфейс	MAL Standard (Round thread)
Материал корпуса	Алюминиевый сплав (анодированный)
Материал штока	S45C Сталь (хромированная)
Материал уплотнения	NBR (Нитрильный каучук) / TPE-U (PU)
Вес	240 г
Максимальное рабочее давление	0.9 МПа
Минимальное рабочее давление	0.1 МПа
Температура окружающей среды	-20…+70°C
Рабочая среда	Сжатый воздух (фильтрация 40 мкм)
Тип резьбы	G (BSPP) — Цилиндрическая
Стандарт резьбы	ISO 228-1 / DIN 259

💡 Советы инженера

💡 Советы инженера: круглый пневмоцилиндр

! Компактный корпус ≠ лёгкие нагрузки. Круглые цилиндры рассчитаны на ограниченное пространство, но боковые нагрузки выдерживают хуже стандартных. Обеспечьте соосность!

1 Монтаж стяжками или ножками. Используйте штатные кронштейны. Не зажимайте корпус в тисках — алюминиевый профиль деформируется.

2 Датчики — T-паз или C-паз. Магнитные датчики устанавливаются в паз на корпусе. Проверьте тип паза вашего цилиндра перед заказом датчика.

3 Дроссели — обязательно meter-out. Круглые цилиндры чувствительны к рывкам. Начинайте с закрытого дросселя и открывайте плавно.

4 Не превышайте ход. При ходе > 200 мм на малых диаметрах (∅16–20 мм) шток получает значительный прогиб — рассмотрите переход на стандартный цилиндр.

💡 Трубка ∅4×2,5 мм — стандартный выбор для круглых цилиндров с портом M5. Для порта G1/8 — трубка ∅6×4 мм.
